行同步分离采用闭锁同步分离电路。由于G\(_{12}\)阴极电阻R70的阻值较大，因此G\(_{12}\)大部分时间是不导通的（闭锁由此得名），只有在行同步信号到来瞬间，才被行输出反馈饶组和C67上的行扫描波纹电压所开启，使屏极分离出一个行同步信号，因此具有抑制干扰脉冲的作用。行同步信号仍为负极性，经微分电容C\(_{62}\)加至行振荡器的屏极，R69兼任微分电阻。
行振荡级由G\(_{12}\)（6N1）作间歇振荡器。R69是屏极负荷电阻兼充电电阻。C\(_{63}\)为锯齿波形成电容。为了使G13发挥最大效率，调试时必须调整R\(_{69}\)使光栅幅度和水平右端线性获得最佳状态。
对G\(_{13}\)的帘栅降压电阻R74应适当选择，过大会使帘栅压太低输出不够，过小会使帘栅电流过大，使栅极不易截止，屏极效率下降。一般用6P1电子管时应在2～10K之间，用6F3管时应在15～25K之间。调整时阻值应从大逐渐减小，使水平幅度和亮度达到最佳。
阻尼管上的L\(_{31}\)用直径0.1毫米丝漆包线在电阻R75上乱绕90圈，用以防止行扫描的高次谐波窜入电源，也可省去不用。
W\(_{1}\)为对比度控制电位器，阻值为330K。负压自G13栅极经R\(_{72}\)、W1和R\(_{73}\)分压后取出。C65为滤波电容，防止行锯齿波电压窜入通道。调整R\(_{72}\)和R73应使W\(_{1}\)电位器从-0.8～-8伏之间变化。W1的上端-8不接其它元件。
行偏转线圈用φ0.25高强度漆包线每只绕205圈，并联联接。场偏转线圈用直径为0.35毫米漆包线分绕于磁环两边，每边绕300圈，串联接法（原图误为并联联接）。行、场的偏转线圈的绕制方法可参照本刊1974年第7、8期中所介绍的方法绕制。
行输出变压器的1Z11灯丝供电绕组只需一圈，因23厘米电视机行输出电流小，故与1Z11灯丝串联的限流电阻可以省去。
G\(_{16}\)（显像管）上第6脚是加速极，应接至提升电容C68上500V端。第七脚是聚焦极，调整时，可分别接至地和各级B\(_{+}\)电源及C68500V端，即在0—500V之间选择对光栅聚焦最佳的电压。可不另使用聚焦电位器调整。第五脚控制板上电压（-20～-60V）是相对阴极而言的，应调整R\(_{65}\)和R63使电压在此范围内。

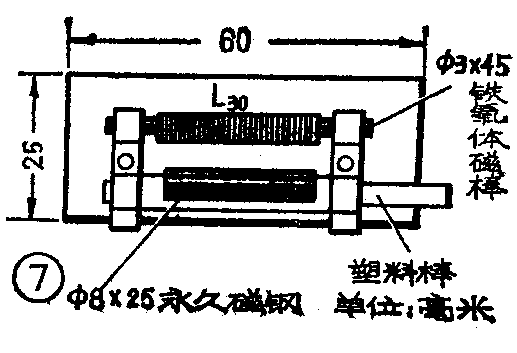

行线性调节电感L\(_{3}\)0，可用直径0.15毫米漆包线在φ3×45的铁氧体磁心上密绕200圈制成。结构见图7。图中永久磁钢粘牢在塑料或胶木棒上，转动塑料棒即可改变磁钢和L30的距离，使行扫描电流在某一端产生饱和，借以达到调节行线性的作用。如制作和材料困难，L\(_{3}\)0也可不用，行偏转两端可直接接至B52、3两头。

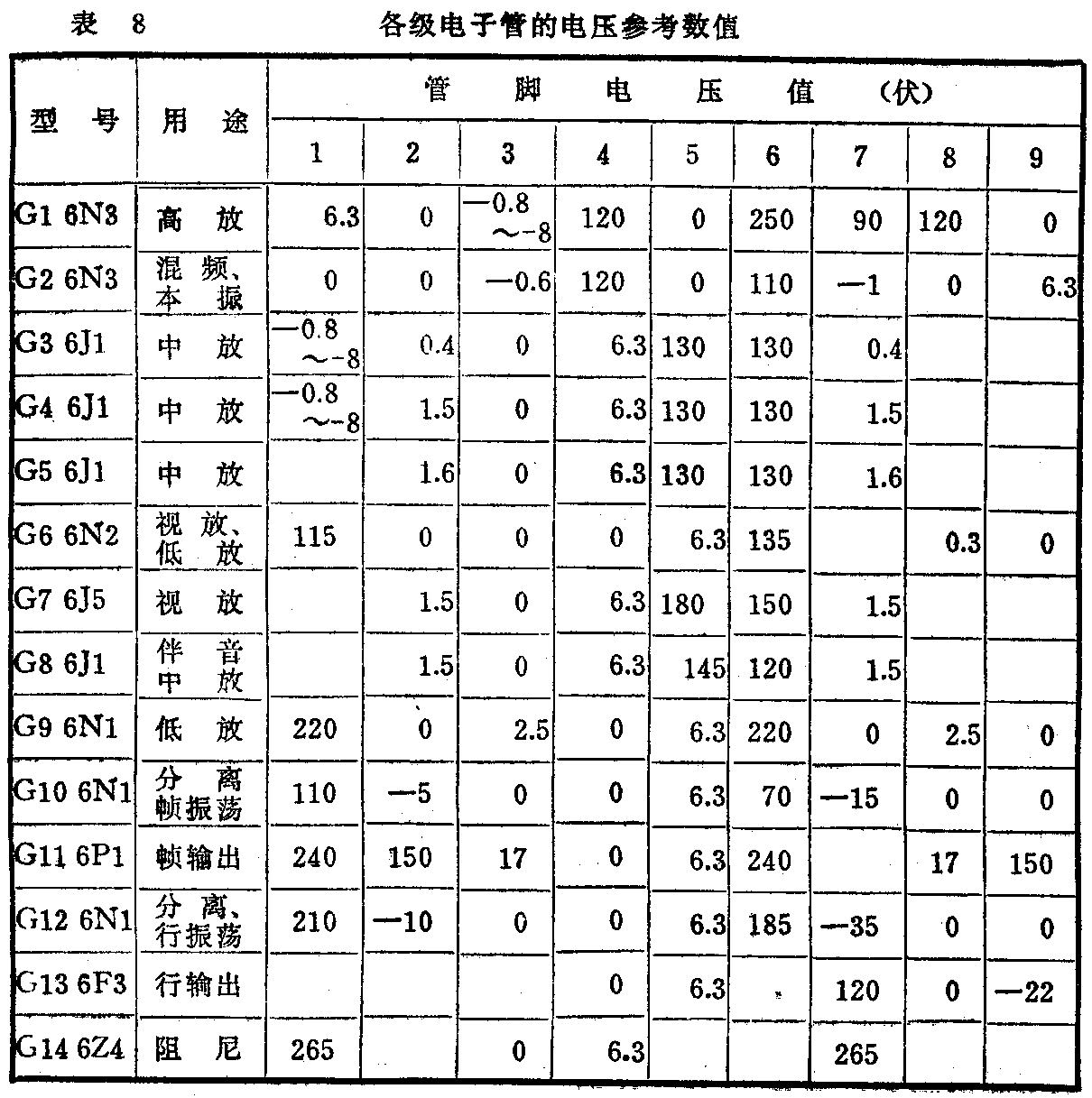

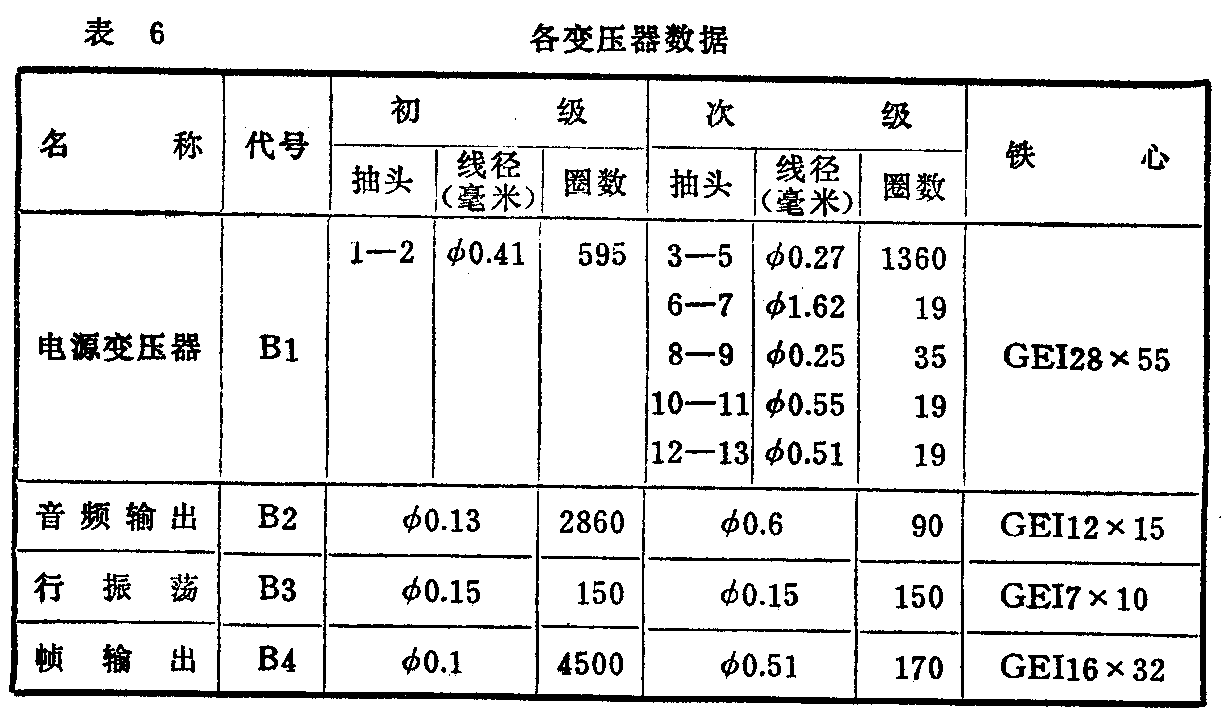

各变压器数据见表6、7。各级电压参考值见表8。（南京木器厂电视车间 郑诗卫 韩惠仁）
