喇叭纸盆损坏了,而一时又找不到合适的替换,这时我们可以动手自制。现将制作方法介绍如下。

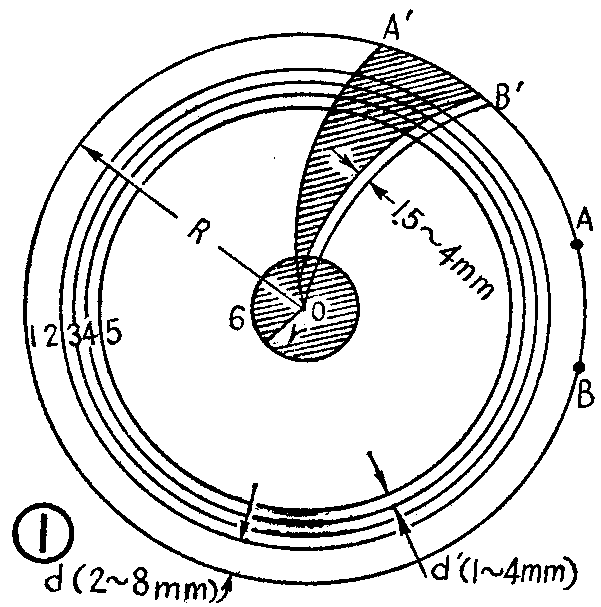

图1
图1 🔍原图 (601×607)

1.找一张质量较好的平整的纸张作材料(画图的白纸或日记本纸页都可),在它下面垫上一个练习本或几张纸,然后平整地放在桌上。用分割规在纸上划六个同心圆(如图①),使纸面留下钢针划过的深痕,但不能划穿。图①中r是最小圆“6”的半径,它是喇叭音圈半径的1.03倍,图中R长度是喇叭半径的1.03倍。图中“2”“3”“4”“5”四个圆是纸盆边缘折皱处,它们之间距离应相等,间隔距离d'可在1~4mm内选择,“1”圆与“2”圆之间距离d,可在2~8mm内选择(2寸喇叭可留2毫米、5寸的可留5毫米)。

2.在最外圆的圆周上取A、B两点,使A⌒B=\(\frac{1}{5}\)R(如喇叭直径大的可取A⌒B=1;4R)。分别以A、B两点为圆心,以R为半径,分别画两道弧线O⌒A'和O⌒B'。然后仍以B点为圆心,将原画弧的半径加大2—4毫米,同样画弧,成为纸盆粘接缝的重合处(见图1)。

3.将最大圆以外的部分和圆中阴影部分剪掉,留下带缺口的圆纸片。用小镊子或手指小心地将四个圆中的“2”、“4”圆往里凹;“3”“5”圆往外凸,这样就形成了波纹形状。然后用胶水将缺口处粘接,使原来的O⌒A'、O⌒B'两弧线重合。待胶水干后,再整理一下边缘的折皱,喇叭纸盆即做成,这时可装在喇叭上。(段家庆)
