感应开关是一种利用人体感应来控制的晶体管电子开关。把它安置在某些禁止人们进入的非安全区的通道或入口处，当人们靠近它时，感应开关就开始动作，接通报警器或关门执行机构，告诫人们不要进入或把门自动关上。如果用感应开关代替电源开关，只要人的手靠近感应器，即可接通或断开电源，使用起来既方便又安全。本文结合一种简单的控制小电动机的感应开关，说明它是如何把人体感应转变为电控制的过程。
工作原理
图1是感应开关的线路图。BG\(_{1}\)、L、C1、C\(_{0}\)组成电容三点式振荡器。C0为感应器对地的分电容。R\(_{1}\)、W、R3是决定BG\(_{1}\)直流工作电流的偏置电阻，R2为BG\(_{1}\)的负载电阻。C0、C\(_{1}\)与L组成振荡槽路。当接通电源时，如果正反馈电容C0取值合适，会使BG\(_{1}\)建立一个稳定的振荡。当人体的某一部分靠近感应器时，人体对地的分布电容与C0是并联的，因此相当于C\(_{0}\)变大，使正反馈量变小，以至不足以维持振荡而被迫停振。BG2、BG\(_{3}\)、BG4三个管子组成晶体管开关电路，带动继电器动作。工作过程是这样的：当接通电源后，BG\(_{1}\)开始工作，输出振荡电压，振荡电压的负半周由D1回至地端，而正半周送到BG\(_{2}\)的基极。因为BG2没设偏置电路，所以无振荡信号时BG\(_{2}\)是截止的，当有振荡信号输入时，在信号的正半周BG2导通，集电极输出了一个被放大了的信号。在信号负半周，由于信号从D\(_{1}\)到地，使BG2处于截止状态。被放大了的正半周信号经电阻R\(_{4}\)耦合到BG3的基极，使BG\(_{3}\)导通，且由于基极电流较大而使BG3进入饱和工作状态，于是集电极与发射极间的电压U\(_{ce3}\)≈0，而使BG4管的发射结正向偏压U\(_{eb4}\)≈0，BG4处于截止状态，集电极没有电流，继电器J不动作，它的两组触点仍处于常闭状态，而绿灯与电池接通，绿灯亮；202电动机回路与3伏电池接通，小电动机转动。当人体某一部分靠近感应器时，振荡器停振，无信号输出，BG\(_{2}\)处于截止状态，BG3也处于截止，管压降U\(_{ce3}\)较大，使BG4的正向偏置电压增大，使BG\(_{4}\)进入饱和状态，继电器绕组里有电流，继电器动作，断开了绿灯、电动机回路，接通了红灯回路，红灯亮，电动机停止运转。
元件选择与制作
三极管BG\(_{1}\)、BG2可采用3DG\(_{6}\)、3DG8、3DK\(_{4}\)等高频小功率管或开关管，要求β在50—120之间，Ice0≤5μA，BV\(_{ceo}\)≥25V。BG3、BG\(_{4}\)可用3AX31、3AX81等低频小功率管，β≥30，Ice0≤40,BV\(_{ce}\)0≥25V。电容C3、C\(_{4}\)、C5也可用5100Pf的电容。继电器可以用JWX—1、JRC－5M、JRX－11F、JRX—13F等，可根据作实验的需要选用有一组触点或两组触点的继电器。L可用0.05毫米的漆包线在直径为8毫米的骨架上密绕30匝即可。感应器可用铜质或铁质薄片，尺寸在200×120（毫米）\(^{2}\)左右，一般来说尺寸大些灵敏度高些，但应注意感应器与整机的相对位置、距离等对整个感应开关的灵敏度有影响，有时已调好的振荡器因感应器的尺寸大小、放置位置有变化，还得重新调整振荡器。另外据我们实验，若整机地端真正与大地相接或放在地面上，灵敏度也有所提高。元件装在图2所示的印刷板上。
调试
调试时可分为两步：

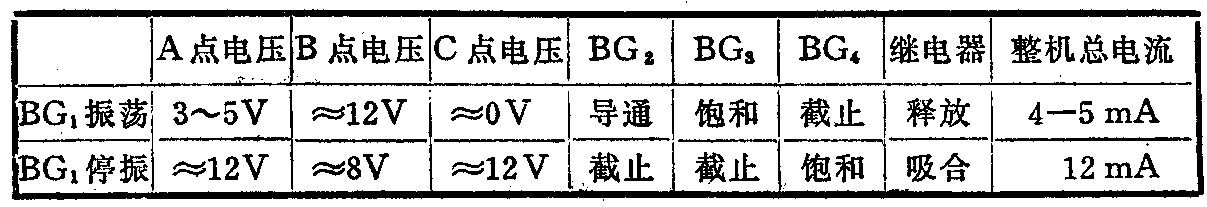

1．调整振荡器与开关电路：先把两只微调电容C\(_{1}\)、C2都置于数值最小位置，调节W使BG\(_{1}\)的集电极电流为1毫安左右，电路即能起振，一般来说此电流在0.3—2.5毫安范围内电路均能起振。至于BG1的工作点暂时用不着仔细调整，留在第二步解决。若不起振可逐渐增大C\(_{1}\)、C20开关电路部分基本上不用调整，装好后用万用表测量一下各级集电极电压，只要与表中所列的数据基本相符就可以了。如果各级电压与表中数值相差很多，可能有错焊或晶体管有问题。一般开关线路部分接好后总是一个管子截止、一个管子饱和的。此时用手触及感应器，继电器应吸动。
2．调灵敏度：因为振荡器的振荡与感应器的大小、位置、电源的种类、整机的安装等都有关，所以应把整机根据控制需要全部安装好后，在确保振荡器起振的条件下，将C\(_{1}\)、C2置于尽可能小的位置，然后细调W，结合观察继电器吸合与释放的情况，找出BG\(_{1}\)工作点，即旋动W增加阻值，使其大于或小于某一数值时BG1停振，然后将W再从临界点往回（减小）调一些即可。这时BG\(_{1}\)是处于临界振荡状态，当手掌靠近感应器约有5厘米处，电路状态变化，继电器动作。
感应器放置在与“地”绝缘的地方。由于振荡器处于临界状态，为了避免误动作，感应器不要与线路板靠得太近，调试时还应注意分布电容、仪表接入、电源电压等对振荡器的影响。（上海59中学电子工场）
