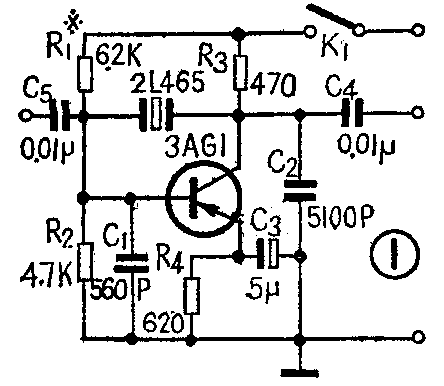

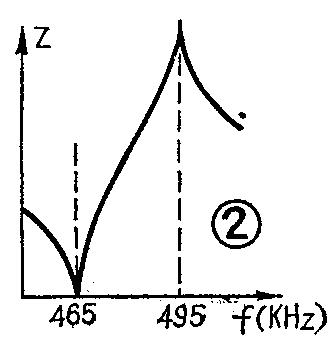

我试用2L465A作的信号发生器线路图见图1。2L465A是两端陶瓷滤波器，图2画出了某个陶瓷滤波器在465千赫附近的等效阻抗和频率的关系曲线。曲线上标明了它的两个谐振点，在465千赫处呈串联谐振，在495千赫处呈并联谐振（每个2L465A的并联谐振频率不太一样）。我们利用它在串联与并联谐振点之间是电感性这一特点，把它当作一个线圈用，作信号发生器。这样就不用再绕制线圈了，而且它的Q值又很高。图1中，C\(_{1}\)、C2与2L465A组成振荡电路，振荡频率稍高于465千赫。适当地选择C\(_{1}\)、C2，使振荡频率接近465千赫；适当选择R\(_{4}\)、C3，以控制三极管的导通与截止时间，从而对产生的中频振荡信号进行自调制，从C\(_{4}\)输出一个已调制的中频及它的二次、三次谐波信号，供业余调试收音机用。
电路原理
2L465A和C\(_{1}\)、C2组成电容三点式振荡回路。C\(_{1}\)接在三极管的基极与发射极之间，并从C1上取出反馈信号加到基极。反馈电压的大小与C\(_{1}\)、C2的数值有关，适当选择这两个电容值，可取得较强的反馈量，维持振荡。振荡频率取决于2L465A与C\(_{1}\)、C2组成的振荡回路。我用的这个2L465A配用图中C\(_{1}\)、C2数值，振荡频率略高于465千赫。振荡的建立是由于电源接通瞬间，线路中便有一个电冲击，三极管输入端有了输入信号，经放大加在振荡回路，振荡回路产生的振荡信号又经C\(_{1}\)加在基极进行放大，于是集电极上又输出了较强的振荡电压，然后再反馈、再放大，直至建立起稳定的振荡。所以集电极的振荡信号一部分经C4输出，一部分用来补充振荡回路的损耗，以维持等幅振荡。
怎样对这个振荡信号进行调制呢？我们来看看三极管的输入电路部分。C\(_{1}\)上的中频振荡信号相当于一个信号源加在三极管的基极、发射极、R4、C\(_{3}\)组成的电路上。当C1上的反馈信号为下正上负时，当作二极管的发射结导通，此时信号电流给C\(_{3}\)充电，C3上的充电电压方向为下正上负，把信号的这个半周叫正向半周。在信号的另半周，即反向半周时，如果振荡幅度足够大，那么在反向半周中就会有段时间发射结截止。因此，正、反向两个半周内，C\(_{3}\)充电不相等，正向半周充电时间较长。如果R4、C\(_{3}\)足够大，在C3上就会有电荷积累，电压不断升高，其方向在C\(_{3}\)上是下正上负。可以看出，这个电压与三极管的原基极偏置电压方向是相反的。当这个电压足够高时，相当于三极管加上截止偏压，就会使三极管截止。这时，C3通过R\(_{4}\)放电，C3上电压下降，使三极管重新导通。以后又重复上述过程。因此三极管输出的振荡信号不断发生间歇，间歇的频率与R\(_{4}\)、C3的数值有关。适当地选择R\(_{4}\)、C3数值，可使该间歇频率在几百赫范围内，其效果相当于几百赫的音频对中频调制，得出一个音频调制信号。
制作与调整
为了便于携带且使用方便．我把这个信号发生器作成了测试棒形状。制作时，先找一个废日光灯启辉器，把原底座锉小，在上面钻好孔如图3a所示。为了节省地方，用超小型元件，元件排列的大致位置见图3b。由于排列紧密，焊接时要防止碰线以免把元件短路，要小心，不要烫坏元件。找一个耐压450伏的10μ废铝壳电解电容器，把封口锉掉，取出里面的盖板并在盖板上钻两个孔，把信号发生器的R\(_{3}\)、R1电阻接电源的那两个头穿过孔后再互相焊牢。这个接头跟电池负极接触。再在焊接元件的底板处焊一条簧片，簧片与启辉器内壁接触通电池正极，为了保证接触良好，要用砂纸把启辉器内壁的氧化层打光。在启辉器的壳顶上打两个洞，让电容C\(_{4}\)、C5的引出线穿过去。信号发生器的元器件装好后，用涤纶胶布等把它的四周包好，并把底板焊接处也用绝缘纸贴好，以防与外壳短路。然后把这个心子推入到启辉器的壳子里，并检查是否放好。把废电解电容器加热，使里面的蜡质填料熔化后，把它的心子取出来，并把壳里面的蜡质清除干净，这个壳子里正好能放下本信号发生器用的一节五号电池。电池的正极插进后应能抵住壳底。电解电容的壳子正好能插入启辉器壳子里，推进去，接通电池，仪器工作。若要断开，只要把这电容器壳子拉出点就可以了，起开关作用。为了增加两只壳子的磨擦力，可用1毫米直径的铜丝或钢丝作一个小弹簧，套在电解电容器壳子颈部的凹陷处，整个装配见图4。
电路起振时总电流约为0.6毫安。C\(_{1}\)、C2及R\(_{4}\)、C3要注意选值合适，因它们的数值大小直接影响振荡及调制。可用一部标准收音机放在旁边，把电流表接在仪器的电源间，让仪器工作，调整C\(_{1}\)、C2、R\(_{4}\)、C3 ，使起振后电流足够大且使仪器的二、三次谐波与收音机上的相应频率点重合即可。
使用方法
调试收音机时，先把收音机从检波级断开，把仪器的地端与收音机地端用导线连接，用C\(_{4}\)输出端的引线去接触低放各级的基极，从收音机是否放音，检查各级好坏。若靠仪器辐射能力对晶体管或交流收音机进行调试时，如信号不够强，可把仪器的发射短天线（C4引出线）绕成环形接到壳体上，输出信号就更强且有方向性。若还感到不够强，可把这根天线直接接触收音机的各管基极或栅极。
另外，本仪器接有电容C\(_{5}\)，当把电唱机插头的心线引出线接至C5，外皮线和C\(_{4}\)接地（可根据自己使用情况），使唱片的信号作为振荡信号的调制信号，通过辐射，从收音机可收听唱片了，解决了晶体管收音机无音频输入插孔无法收听唱片的问题。我用的是中华牌唱机，它的唱头上并有6800P的电容，读者可根据自己唱机情况，并上几千Pf的电容试用。若专门为放唱片用，可以把R4、C\(_{3}\)去掉或大大减小C3的数值，使它们不起间歇振荡作用。（工人 傅保全）
