三、地下线末端匹配阻抗的选择

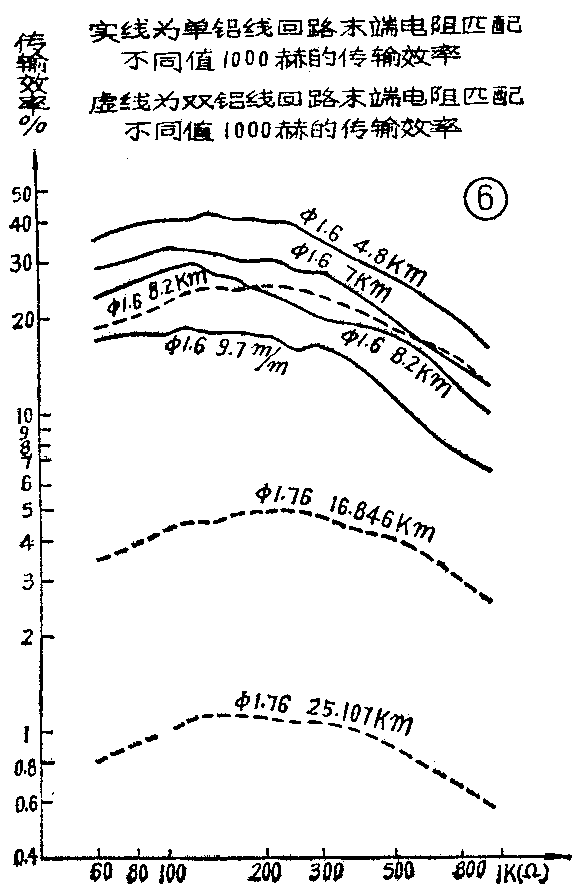

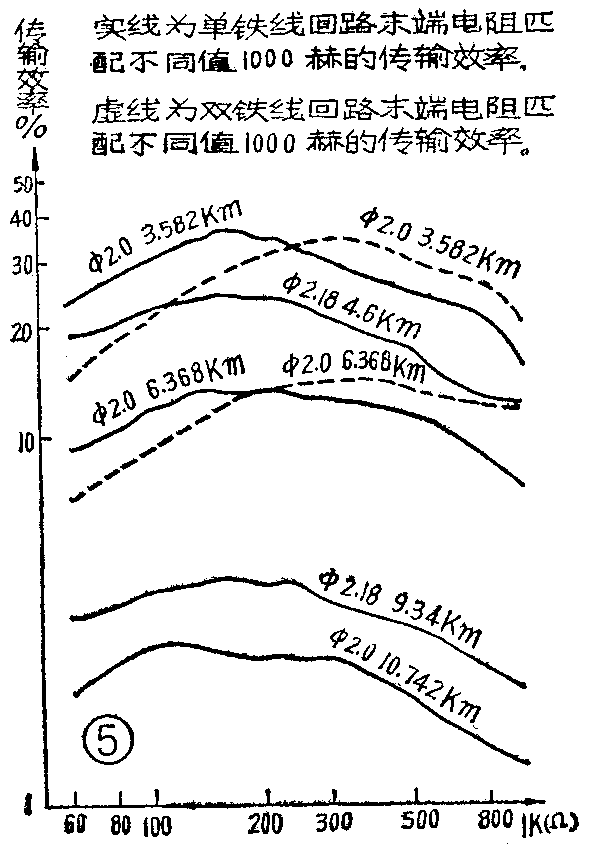

地下线与架空线一样，如果匹配不当，线路的传输效率就大为降低。随着频率的变化，线路末端最佳负载的阻抗值也不一样。通常都以1000赫作为测试有线广播传输线的基准频率。现在就把频率为1000赫，末端为纯电阻负载时，对不同型式、不同长度的地下线所测得的传输效率示于图5、图6。
从图中可以看出，同型式的线路，长度尽管不同，但它们在传输效率最高时，末端负载电阻的阻值范围基本是一致的。可以认为以下电阻值都在匹配范围：
单铁线回路：120～180Ω
双铁线回路：300～400Ω
单铝线回路：120～140Ω
双铝线回路：150～250Ω

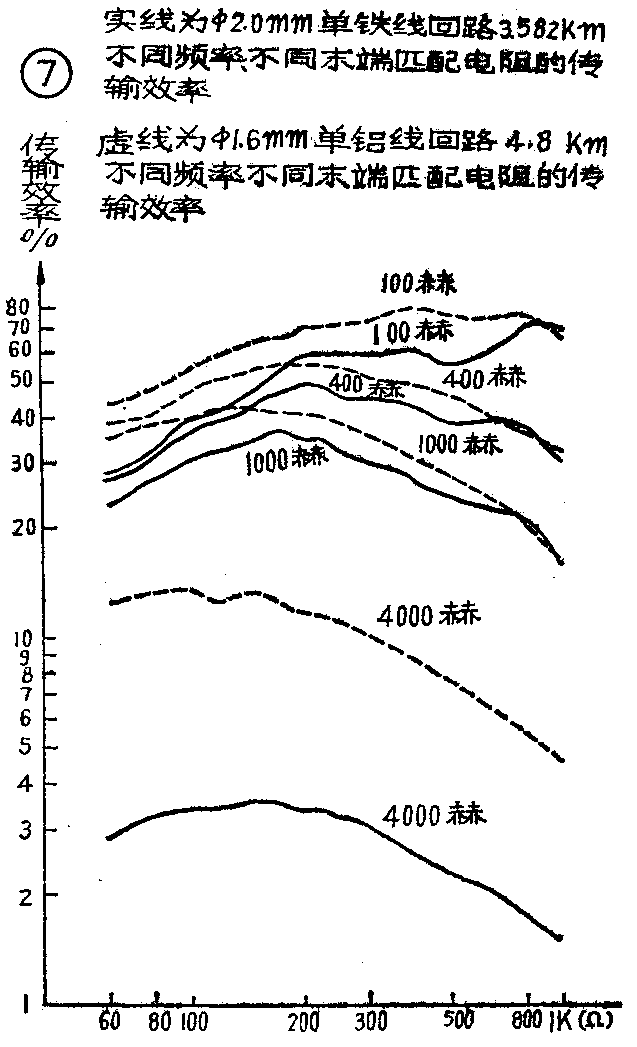

但是，匹配电阻偏大点好，还是偏小点好呢？我们以单铁线回路3.582公里和单铝线回路4.8公里为例，作出在100赫、400赫、1000赫、4000赫时，随着末端负载电阻的变化，线路传输效率随着变化的关系曲线。见图7。
从图中可以看出，随着频率升高，最佳传输效率时的匹配电阻，是向数值小的一侧偏移的。还可以看出，100赫、400赫时的线路传输效率，即便在不匹配状态下，都比1000赫的传输效率高。而4000赫时线路传输效率则比1000赫时低很多，而它的最佳负载电阻偏小，这是由于频率升高线路特性阻抗降低的缘故。为了使高音频得到较好的传输，在选择匹配阻抗时，单铁线回路取150欧，单铝线回路取120欧为宜。
四、架空线与地下线的配接

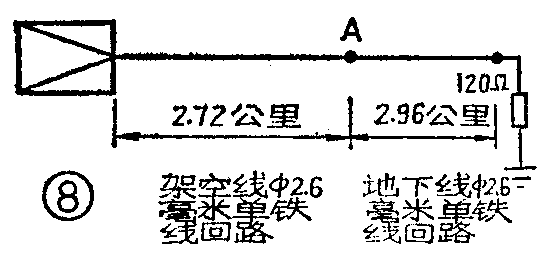

有的广播线路，采取了先经过一段架空明线又转为地下线的传输方式。这种线路，在架空线转为地下线的转接点，必须作好匹配。否则，不仅传输效率降低，频响也会变坏。我们曾在图8所示的一条线上做了测试。

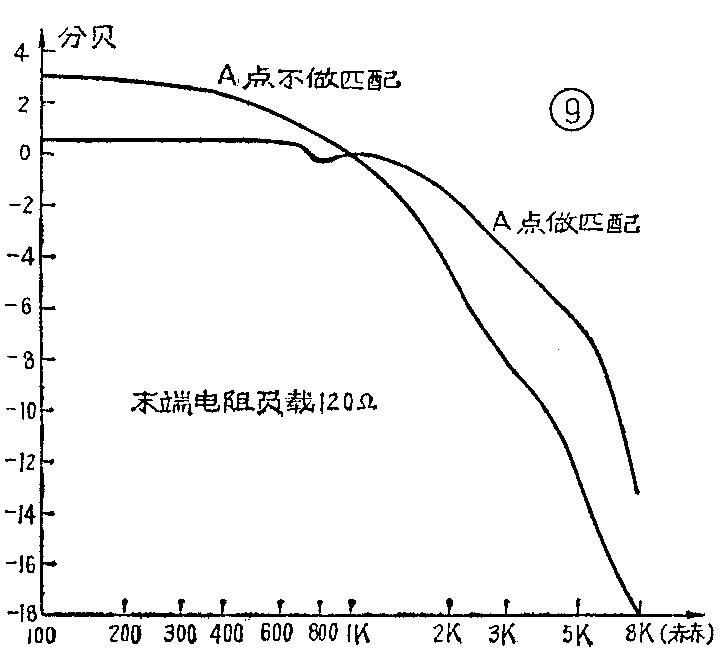

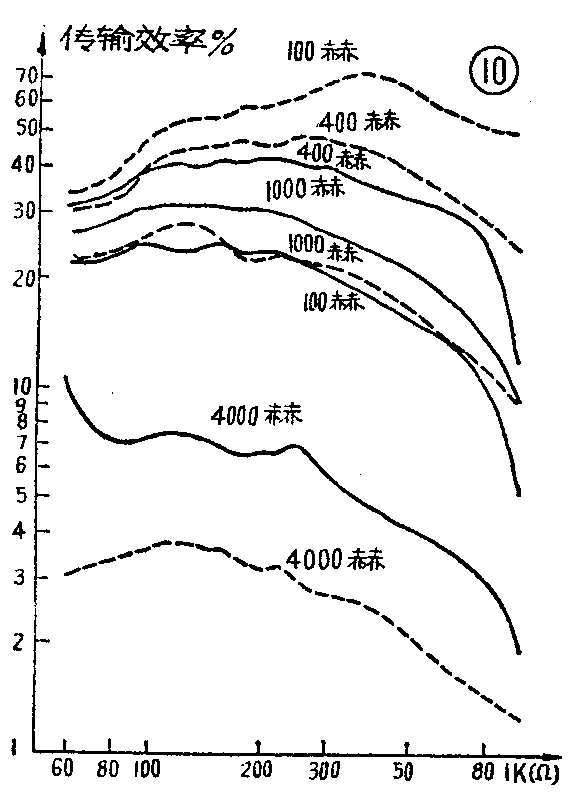

A点不做匹配和做匹配测出的频响曲线见图9。可以看出，A点做匹配后频响曲线有很大的改善。在100赫、400赫、1000赫、4000赫时，测试线路在不同末端负载电阻情况下的传输效率，并将它们作成曲线，如图10。图中，虚线代表A点不作匹配的情况；实线代表A点作匹配的情况。对于虚线和实线可以看出，A点作匹配后，1000赫线路传输效率由26％上升为31％；4000赫线路传输效率由3.8％上升为7.5％。
上述匹配测试是很粗略的，如A点埋设的临时地线不够好，接地电阻尚有11.4欧。变压器采用自耦接法，低频响应差，如图10中的实线，100赫时传输效率曲线移到1000赫下面去了。匹配计算也很粗略，架空线特性阻抗取1210欧，地下线特性阻抗取160欧，匹配变压器变压比应为：
n=\(\frac{\sqrt{121}0}{160}\)=2.75
实接100伏：40伏，即2.5：1。如把地线埋好，匹配变压器的绕制做一些改进，选择几种变压比配接反复测试，会找到更恰当的匹配方法，使线路的传输效率和频响进一步改善。但从上述粗略的测试已说明做匹配的重要性了。
五、关于地下线短馈线匹配计算的探讨
从上述测试材料中分析，地下线短馈线具有以下规律：
第一，只有在末端负载匹配的条件下，线路传输效率最高；
第二，地下线的长度、线质（铁线或铝线）、型式（单线或双线）一定，最佳负载条件下的传输效率也就确定了。按我们通常采用的最高馈送电压240伏，一条线路（单线或双线）的容许负荷量是很大的。
第三，地下线的馈送电压必须根据线路所接负载轻重合理选择。如采用高馈送电压，加大用户变压器的电压比来限定喇叭的工作电压，地下线的传输效率将大大降低，特别对高音频成分是这样。
所以，必须解决地下线的匹配计算问题，才能合理地规划一个公社或一个县的地下线网路。不然就达不到预期的效果，甚至造成浪费。我们提出初步计算办法，和同志们共同研究。
1、确定用户点的负载功率：

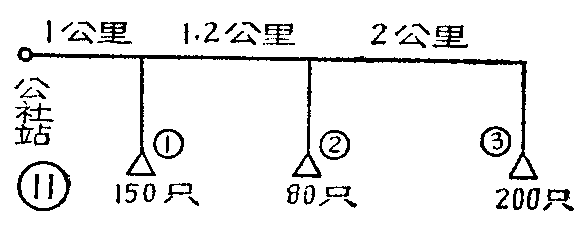

按每瓦电力带喇叭60只来计算所需功率（喇叭工作电压为12伏，喇叭阻抗为1000赫9000欧），用户变压器效率按80％计算。如图11所示线路，铝芯线径为1.6毫米，单线回路，各点所需功率如下：
①\(\frac{150}{60}\)/0.8=3.12W
②\(\frac{80}{60}\)/0.8=1.67W
③\(\frac{200}{60}\)/0.8=4.12W
2、计算送端所需输入功率：

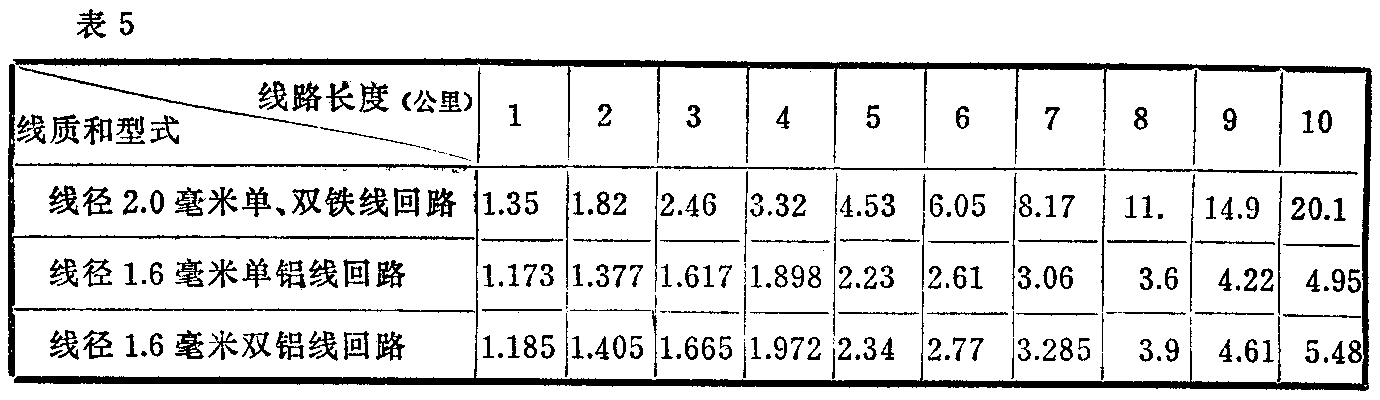

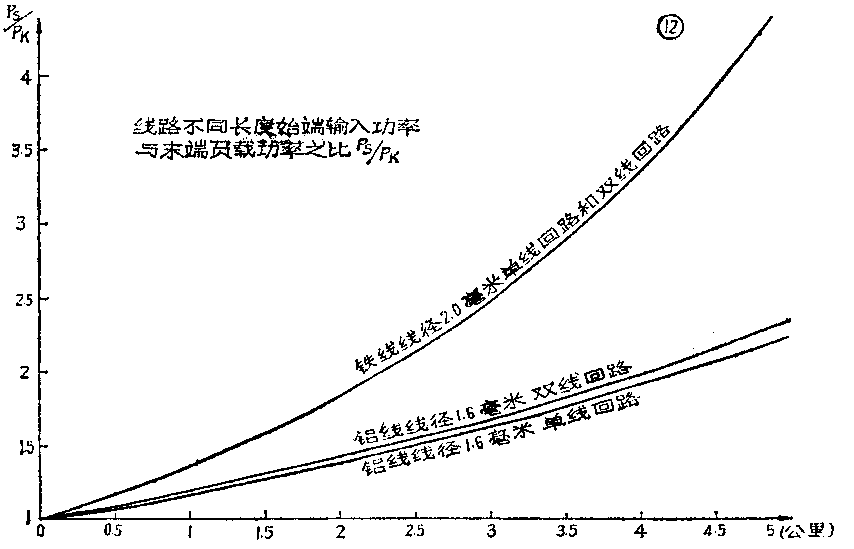

根据测试结果，地下线对功率的衰减比，以1000赫为准，可取表5所列数值依线路长度进行计算。表5中列出的是送端功率与末端功率之比。按表5列出的功率衰减比画出曲线如图12。
如图11所示线路，可根据喇叭配接点与线路始端距离（公里），查表5（或图12）查出功率衰减比，乘以喇叭配接点所需功率，即线路始端输入功率。各点计算结果之和，即该线路总馈送功率。图11所示线路计算结果如下：
P\(_{S}\)=（3.12×1.173）＋（1.67×1.45）＋（4.12×1.96）=14.16W
3、计算馈送电压：

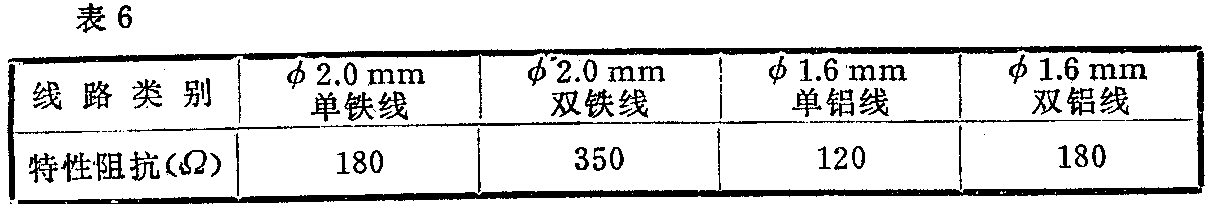

在1000赫时，各种线路的特性阻抗Z\(_{C}\)列于表6。
则馈送电压为
U\(_{S}\)＝\(\sqrt{P}\)SZ\(_{C}\)＝120×14.16≈41伏
可选用40伏。
4、确定用户变压器的电压比：
从图4可知，单铝线回路在4.2公里时衰耗为3分贝（电压衰减比为1.41），则末端电压不低于401.41=28.4伏。如果要求用户电压为12伏，用户变压器的电压比就应为：
n＝\(\frac{28.4}{12}\)=2.37

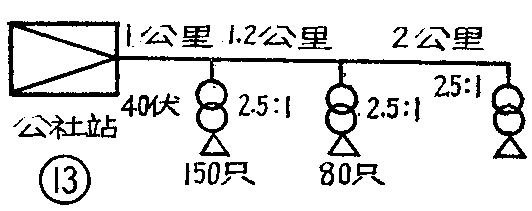

可取2.5:1，匹配后的线路如图13。
5、关于扩音机保留功率储备的问题：
由于地下线在频率升高时输入阻抗降低，输入功率增大，为防止扩音机过载，在配接地下线时应保留必要的功率储备。看来，按地下线的馈送功率加馈送变压器的损耗，不应大于扩音机实际输出功率的百分之七十。
六、利用地下线输送50赫交流电源的试验
地下线由于对音频功率衰耗大，限制了它的使用长度，不能满足一个公社广播放大站服务范围的需要。主要原因是地下线对地电容太大。当频率低的时候，线路的传输效率会大大提高，这是因为容抗与频率成反比的缘故。比如，在表二、表三中，对于单铁线回路、线径为2.0毫米、长度为6.368公里、频率为1000赫、最佳负载时的线路传输效率是13.9％，而100赫时可达50％；对于单铝线回路、线径为1.6毫米、长度为8.2公里、频率为1000赫、最佳负载时的传输效率是30％，而100赫时可达65％。可以断定，用输送50赫交流电源的办法可以使线路的传输效率更高。

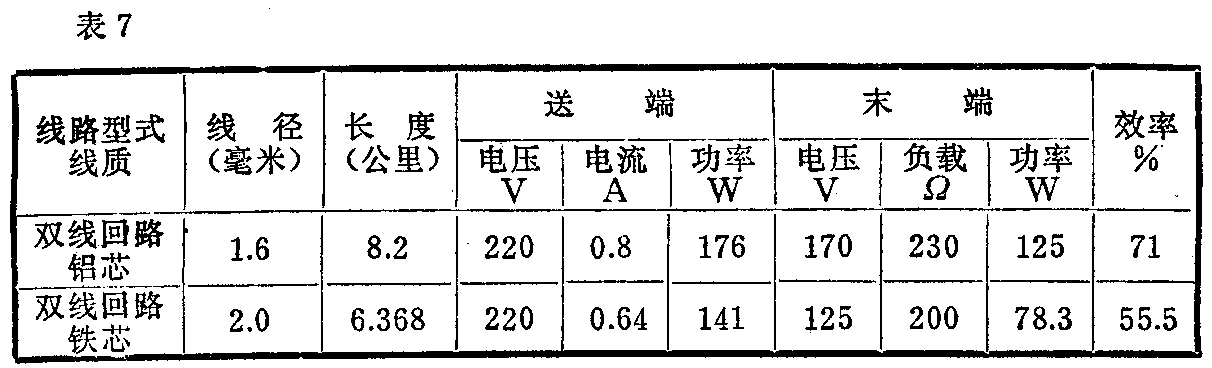

基于上述考虑，我们进行了利用幻线输送50赫交流电源的试验。测试结果如表7。
利用地下线输送220伏50赫交流电源，沿途是可以保证人身安全的。因此，可以设想把扩音机的功放级安装到生产大队。我们算了这样一笔账：用双铝线回路8.2公里，末端获得电源功率125VA，可供给输出60瓦的晶体管功放级电源，公社只消耗电源141VA。如从公社输送音频功率使末端获得60瓦，按线路传输效率为30％计算，公社就需有180瓦的馈送功率。180瓦的功放消耗电源将需360VA。末端获得同样的音频功率，电源消耗减少到40％。利用幻线送电源，可利用实线送信号（音频或载频），对于地下线由于电容大引起的频率失真，可以加频率补偿网路予以改善，提高广播质量。
由此看来，在不增加公社站电源消耗的前提下，用输送交流电源把功放级下放到生产大队去的办法，保持应有的频响指标，延长地下线的使用长度，满足一个公社服务范围的要求，是有希望的。（续完）（山东省广播事业局广播网处 代言）
