一种灯丝供电方案

——谈电感负阻补偿的应用

🏠 首页 《无线电》杂志 1976年 🔗 第4期 🔗 第13页 分类:无线电运动 🔗 南京木器厂电视车间技术组 🔗

当前采用电容降压的灯丝供电技术,在一部分电子产品和设备中逐步得到应用。这不仅降低了产品成本,减少了电源功耗,而且省去笨重的电源变压器,因而可节省大量的硅钢片和铜材。但是由于灯丝材料的特性影响,采用串联电容供电,会使灯丝供电的稳定性降低。为什么采用电容与灯丝串联供电会影响灯丝端电压的稳定呢?下面对这个问题先解释一下。

灯丝电流与电压关系

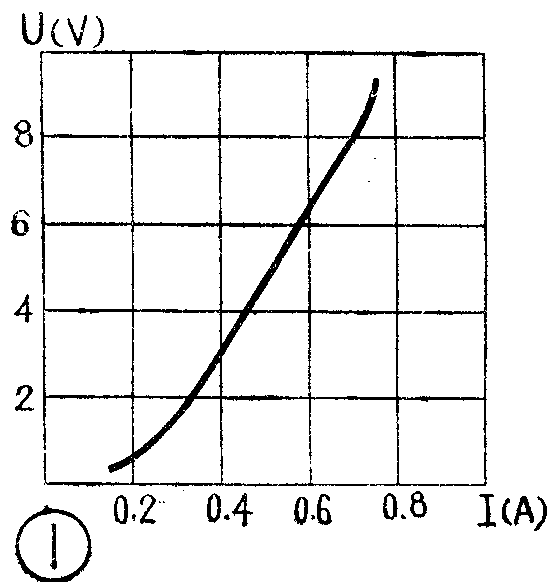

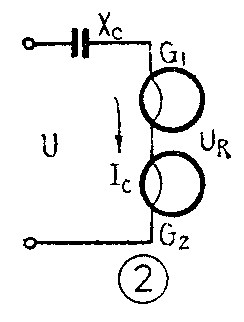

一般导体的电阻随导体温度的增加而增大的特性,在常温下并不明显。但是在炽热的高温状态下,这种特性就明显地表现出来。因此电子管灯丝,在高温状态下工作时,它的阻值随着温度的变化而改变。使灯丝端电压与电流的特性呈非正比的关系。如图①6N1电子管灯丝电压与电流的特性曲线,随着灯丝电压的增高,温度上升,内阻增大,而电流并不随电压的增高成正比的增大,而是增加幅度较小;反之,电压下降时,温度下降,使内阻下降,造成电流下降的幅度小于电压下降的幅度。由于电子管灯丝材料温度系数的影响,造成灯丝电压的变化约为电流变化的2倍。当灯丝与电容串联时,如图②,由于电容容抗X\(_{C}\)远大于灯丝内阻,因此通过电容的电流IC取决于容抗X\(_{C}\)和电源电压U~,即I\(_{C}\)=U~/X\(_{C}\)。

图1
图1 🔍原图 (556×582)
图2
图2 🔍原图 (244×322)

I\(_{C}\)与电源电压U~成正比。在X\(_{C}\)一定的情况下,当电源电压变化±10%时,IC也相应变化±10%,使灯丝两端电压U\(_{R}\)变化为±20%。

一般要求电子管灯丝供电电压为标称值的±10%以内,相应允许灯丝电流变动率为电流标称值的±5%以内。因此,用电容串联供电时,电源电压变化不得大于±5%。如采用市电220伏,则要求电源电压保持在209~231伏之间,当不足或超过此电压时,会使灯丝阴极欠热或过热,影响阴极寿命。

另一方面,由于电子管在制造时,所用的灯丝材料和工艺上有差别,当电子管灯丝串联使用时,由于灯丝内阻的不一致性,会使电子管所分配的端电压误差比较大,对整机调整带来困难。这种现象随着串、并联的电子管数目增多表现得愈明显。此外,当电子管灯丝并联时,由于管座接触不良或因某一电子管灯丝开路,与其所并联的电子管灯丝就会被烧毁。所以灯丝并联是不安全的。

图3
图3 🔍原图 (585×370)

电子管灯丝采用电容降压供电时,要想使灯丝电压稳定,就必须对灯丝的电压、电流特性进行补偿。图③实线代表灯丝特性,虚线表示理想的补偿特性。表现在线路上,就是在灯丝两端并联一个补偿元件R\(_{X}\)。这个补偿元件,应能达到虚线所示的特性,它能在电流变化比较大时,使电压变化不大。当电源电压增高时,电流IC也增大,由于R\(_{X}\)元件的并联补偿作用,增加的电流只能使RX的端电压略有上升。在电源电压降低时,I\(_{C}\)也降低,使RX电流下降幅度较大,维持了端电压变化较小。实际上R\(_{X}\)就是一个内阻可变的元件。其内阻应随电流增大而减小,电流减小时应增大。

根据U=I·R的关系,要维持电压U不变,I与R必须成反比关系。这就要求补偿元件,应具有负阻特性。

为了采用简单、低成本的方法来制作这类元件,我厂在试制无电源变压器电视机中,打破框框,大胆创新,敢于走前人没有走过的路,终于试验成功采用电感负阻效应来补偿灯丝电流的方法。经过多次实际应用试验和在小批量产品中的应用证明,它具有安全可靠,电压稳定,效果较好以及成本低等优点。不仅可以用于电视机,而且可以在其它电子设备和仪器中广泛应用。

铁心电感负阻效应的应用

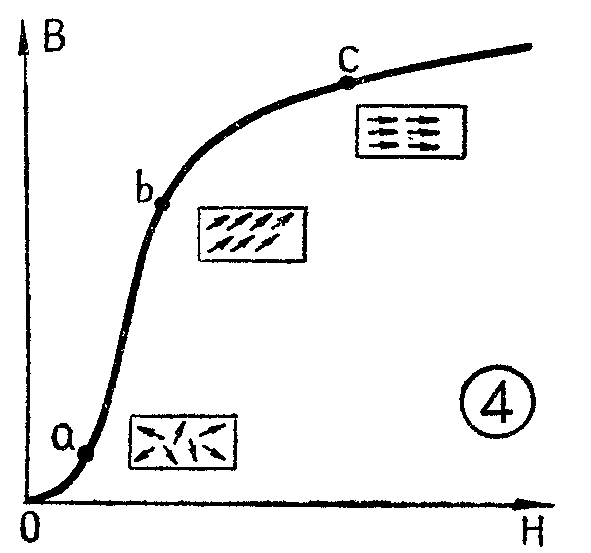

从电工学有关磁的基本原理中,我们知道电流产生磁场。当电流通过有铁心的电感线圈时,铁心在磁场作用下便磁化。铁磁材料在磁化的过程中,磁感应强度B与磁场强度H之间,存在着如图④曲线所示的非线性关系。这个曲线叫作磁化曲线,它是由实验得出来的。从曲线上可以看出:磁感应强度B随着磁场强度H变化,不是成正比的关系,而是开始阶段如曲线的oa段,随H增加B上升得比较缓慢,以后随H的增加B上升得却很快,如曲线ab段。再以后H继续增加时,B上升得也很缓慢,如曲线的bc段。当H增加到某一值以后,B几乎不再上升,如曲线c点以后,而趋于饱和。所以B随H变化不是成正比的,即不是直线变化。

图4
图4 🔍原图 (591×553)

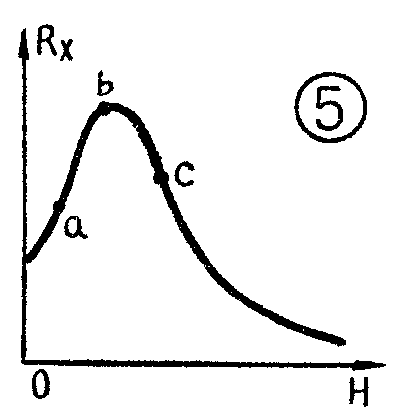

从电工学中我们还知道,具有铁心的电感线圈,在外加正弦电压作用下,产生的磁化电流与这电流产生的磁场强度H之间成正比,即电流越大,磁场越强。感应电压与磁感应强度B之间,也是成正比关系的。因此线圈中电流与感应电压之间的关系,跟H与B之间的关系一样,不是成正比的,所以线圈的阻抗(为感应电压与磁化电流之比)不是一个常数。在磁化曲线(B~H)中可看出,由于曲线各点斜率不同,它所对应的磁化电流与感应电压的比值也不同,即各点的阻抗也不一样。我们把B~H曲线各点对应的B与H变化量ΔB和ΔH之间的比值计算出来,即可绘出R\(_{X}\)~H曲线如图⑤所示。图中a、b、c各点与图④中曲线上a、b、c各点相对应。在oa和ab段RX是随H的增加而上升,到b点以后,随H的增大R\(_{X}\)逐渐下降,这种RX随H增加而下降的特性,正是我们所需要的,是一种可变内阻随电流变化的负阻特性。这种铁磁材料在磁化电流作用下,呈现的物理现象称为具有铁心电感的负阻效应。

图5
图5 🔍原图 (394×418)

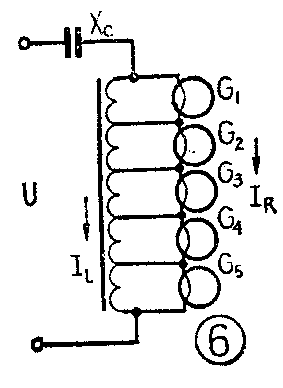

适当地选择线圈的匝数和铁心的截面积,使电感线圈工作在bc段(R\(_{X}\)随H增加而下降的那一段),联接在灯丝两端,就可以对灯丝电流进行补偿。如图⑥当电源电压U增加或减少时,使电感线圈电流变化,而端电压维持在一定的范围。同时,利用电感补偿时,可以在线圈上任意抽头,以便选取适当的电压来供给不同的灯丝电压的需要。利用电感补偿,还可以使不同灯丝电流的电子管串联工作。由于线圈抽头的作用,使各电子管灯丝电压不随电流大小而造成端电压的差别,没有电压高低的顾虑。所以使用电感补偿,不仅可以稳定电压,还可以使不同灯丝电压和电流的电子管组合运用,而且安全可靠。这对设计、制造和维修都带来方便。

图6
图6 🔍原图 (283×388)

上面谈到R\(_{X}\)~H曲线是由B~H曲线变换而来。在铁磁材料手册中,都列有B~H曲线,为了计算简便,可以按B~H曲线直接设计电感补偿器,而不必再去绘制RX~H曲线。

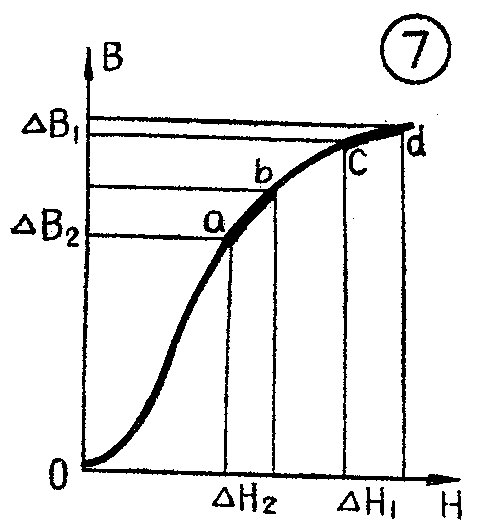

由于在B~H曲线b点以后的线段是非直线性的,各点的斜率不同,所具有的补偿效果也不相同,应根据电路的要求来选择适当的工作段。例如图⑦磁场强度ΔH\(_{1}\)和ΔH2所对应的工作段cd和ab,它的稳定范围ΔB\(_{1}\)和ΔB2是不同的,显然ΔB\(_{1}\)要比ΔB2的稳定效果要好,电压变动率小于ΔB\(_{2}\)。但ΔB1所要求的磁化电流大于ΔB\(_{2}\),补偿容量大。因此铁心与导线所用的材料也多,所以应按照电路具体要求,来决定工作段。

图7
图7 🔍原图 (486×531)

由于磁性材料的种类繁多,材料性能差异较大,在设计时,应根据所用材料的磁化曲线进行设计。(待续)(郑诗卫、韩惠仁执笔)(南京木器厂电视车间技术组)
