想想看

1．手头上有两只质量良好的电容，一只容量为20μ、耐压450V，另一只为100μ、耐压300V，想把它们串联起来作为一只耐压600伏的电容用行吗？

2．某交流扩大机电源部分线路如图示，由于使用日久，C\(_{1}\)、C2、C\(_{3}\)容量变小，这对扩大机工作有什么影响？

1．先谈谈R\(_{a1}\)、RK1数值变化的影响。 R\(_{a1}\)是屏极的负载电阻。这个电阻愈大。在它上面产生的电压降也愈大，因此电压输出也愈大。另一方面，屏极直流电压也是通过Ra1加到屏极上去的，所以R\(_{a1}\)愈大，如果电源电压不变，则屏极上直流电压也就愈低。为了保证输出最大的交流电压，又要保证屏极有足够的直流电压，因此Ra1不能过大过小，一般在50K～500K范围内取值。R\(_{a1}\)阻值变化，影响输出电压，并改变了屏压，影响电子管的工作状态。一般Ra1的容许变动范围，对三极管而言，要求不大于12.5％；对五极管而言，要求不大于2.75％。可见，对五极管屏极负载电阻的稳定性要求很高。

R\(_{K1}\)是阴极电阻。当屏极直流电流流过RK1时，在R\(_{K1}\)上产生直流电压降，其极性是接阴极一端为正，另一端为负。负端通过Rg1与栅极相连，因此，R\(_{K1}\)又叫栅偏压电阻，RK1阻值变化，直接影响栅偏压，会改变电子管的工作状态，容易造成放大失真。应当测量栅偏压值，如偏离正常值，应更换R\(_{K1}\)。

C\(_{K1}\)是RK1的旁路电容器，C\(_{K1}\)如断路，那么放大了的交流成分就要通过RK1，在R\(_{K1}\)上产生交流电压，这个电压又加到栅极上，由于极性与原来的输入电压相反，所以叫负反馈。负反馈会降低放大量，但对放大特性有所改善，因此有些放大器中把放大倍数设计高一些，不用这个电容器，有意利用负反馈来改善放大性能。Ck1短路的影响较大，这时R\(_{k1}\)随着被短路，栅偏压为零，严重破坏了电子管工作状态。

R\(_{g1}\)一般叫栅漏电阻，其作用是在栅、阴极之间形成一个直流通路，以泄放栅极上吸附的电子，如果Rg1断路，就会影响电子管内部的电场分布，改变电子管特性，因此R\(_{g1}\)断路后，可能发生间歇振荡，发出马达噪音。另外，Rg1断路，自给栅偏压加不上，电子管工作状态改变，会产生严重失真。R\(_{g1}\)短路，相当于输入短路，无交流信号输出。

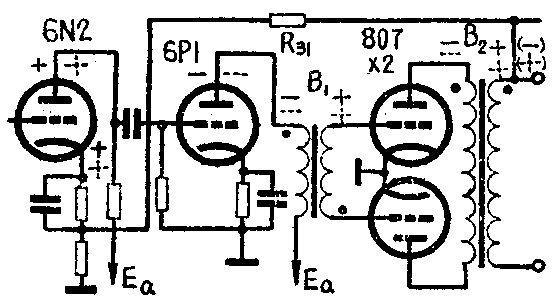

2．这种现象多发生在有负反馈的扩大机电路中，如左图。在输出端接有R\(_{31}\)引至6N2的阴极形成了负反馈，它要求输入变压器B1的接法是异极性的，而B\(_{2}\)的接法是同极性的。若变压器的极性接对应如图中实线所示，过程如下：输出（＋）→6N2阴极（＋）→6N2屏极（＋）→6P1屏极（－）→上面807管的屏极（－）→B2的次级上端（－）与原来（＋）是有抵消作用的，所以为负反馈。若输出变压器极性接反了，则如图中虚线所示，就形成了正反馈，这样就会造成扩大机啸叫，不能正常工作。当把变压器的两根引线对调后就好了。（清华大学农村分校农电专业）
