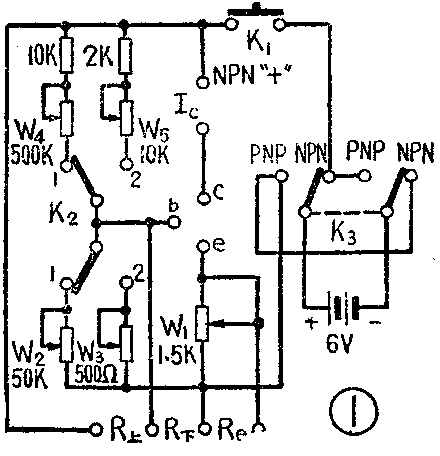

我们向初学者介绍一个晶体管偏流预调器,它只要配上一只普通万用电表,就能预测收音机电路或其他电路中一般小功率高、低频管的偏流电阻值。它的线路如图①所示。由于收音机电路中都是调节上偏流电阻,因此本预调器也是调节上偏流电阻。

图1
图1 🔍原图 (440×456)

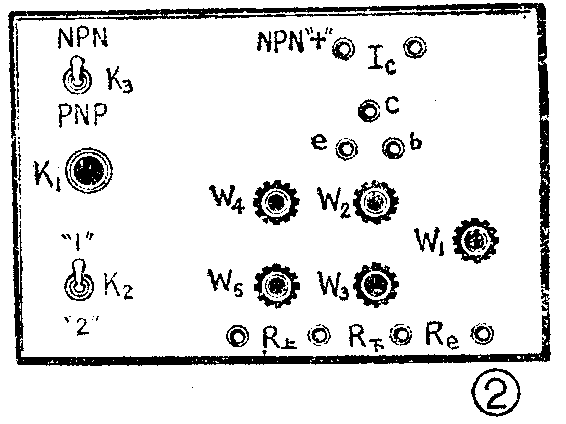

图①中K\(_{2}\)和K3都是双刀双掷开关。K\(_{1}\)是按钮开关,它可用弹性铜片自制。“R”插孔和“Ic”插孔均可用香蕉插孔。预调器的面板排列见图②。预调偏流电阻的步骤如下:

图2
图2 🔍原图 (566×424)

1.根据晶体管极性将开关K.3拨到相应位置(图中所示为NPN位置)。

2.将万用表的R档量程选择开关放在合适的位置,并把表棒接入“R\(_{e}\)”插孔中,调整W1,使表针指到电路中所需的发射极电阻值。

3.根据具体电路选择K\(_{2}\)的位置。例如,来复再生式收音机电路中高放级、前置低放级的管子上、下偏流电阻阻值较大,可分别用W4和W\(_{2}\)来调节,这时K2应放在“1”位置,而推挽输出级管子上、下偏流电阻阻值较小,可分别用W\(_{5}\)和W3来调节,这时K\(_{2}\)应放在“2”位置。

4.将万用表表棒移入“R\(_{下}\)”插孔中,如K2放在“1”位置,应调节W\(_{2}\)(如K2放在“2”位置,应调节W\(_{3}\)),使下偏流电阻达到电路要求的数值。

5.将万用表拨在“mA”档,并接入“I\(_{c}\)”插孔,由于PNP同NPN型管子的电流方向正好相反,接入时要按面板所示,不要接错。

6.插入晶体管,一手按下按钮“K\(_{1}\)”,另一手调整电位器W4(或W\(_{5}\)),使电流表指示电路中所要求的集电极电流数值。

7.取下晶体管,再将万用电表量程选择开关放在“R”档,从“R\(_{上}\)”插孔中测出的阻值即为该晶体管的偏流电阻值。

本预调器装置时,各电位器应接成顺时针旋转时阻值减小。测试时,在按下按钮K\(_{1}\)之前,应使上偏流电位器W4、W\(_{5}\)处于阻值最大位置(即逆时针旋转到底),以免晶体管β特别大或电极接错时损坏电表及管子。(工人 王良)
