L601型磁带录音机是目前各广播站、工厂、机关等单位使用较普遍的一种录音设备。搞好维护工作，保证录音机正常运转，才能使它在三大革命运动中充分发挥作用。为便于进行维护工作，下面就讲讲这种录音机的常见故障及其修理方法。
机械传动部分

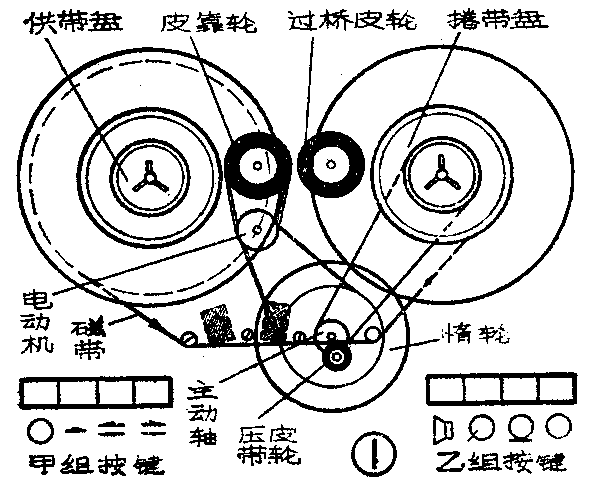

机械传动部分包括电动机、惰性轮、主动轴、供带盘、卷带盘、倒带控制机构。如图1所示。
1．电动机的故障：
L601型磁带录音机使用了一只异步感应电动机做磁带运转的动力。交换电动机定子线圈的接头，便可以得到两种速度。这种电动机常见的故障是：启动有死点（即有时不转）、运转无力、变速系统失灵或空转时有响声。其原因是：①电机的转子油污太多，被阻塞住，当接通电源时便可能产生不转或空转无力等现象。也有的录音机因为长期不加油，使用又较频繁，使得电机转动时产生很大响声。遇到上述两种情况，可先加一点稀机油，再接通电源，检查电机空转情况，看看上述故障是否减轻。如果上述情况有好转，可动手拆下电机，将转子取下，用汽油彻底清洗，然后添加新机油，装好再通电运转一会，如无问题才可重新装在录音机上。②变速开关的接点接触不良，或有油污，也会造成不能启动、运转无力和有响声，有时只有一个速度甚至发热。如遇这种情况，可用汽油清洗变速开关。也有的是由于变速开关的接点打火，使绝缘损坏，炭化后短路。如炭化面不大，可用小刀刮掉，并在接点周围涂上绝缘漆。
2.走带部分的故障：
当录音机在录、放音时，磁带应以极平稳的速度通过磁头，否则将失调很大。其原因是由于多次录、放音，时间久了磁带将主动轴与其它导轮磨损，或压带皮轮经油沾污后变形，或是主轴与压带皮轮有污物，使皮轮与主轴接合不好引起失调。

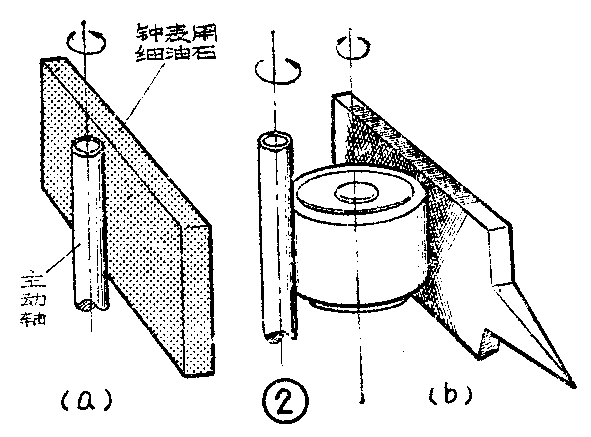

对于主动轴的轻度磨损，可用磨钟表摆尖的一种细油石平贴主轴，开动电机使主轴旋转进行磨光。注意用力要均匀（如图2a）。压带皮轮可用板锉磨光（如图2b）。如果在轮软化则需要换新的。
当录、放音时，如果磁带从供带盘拖出的张力忽紧忽松，使声音走调。可检查供带盘下阻尼毡垫的磨擦情况以及刹车皮头是否有蹭供带盘边沿的毛病。当卷带盘下动轮传动橡皮绳伸长变形时，使磁带卷绕的不好，也能造成声音失调。
与惰轮联动的扁橡皮带，日久会磨损或伸长，当电动机在变换速度时，扁橡皮带易脱落。这时应更换扁橡皮带。
3.倒带、快速卷带与制动部分的故障
这一部分常出现的故障较多。如：不能倒带、倒带时磁带不能卷完、快速卷带无力、制动不良等。其原因可能是：
①倒带传动皮轮有油污或变形。
②倒带橡皮圈有油或日久磨细拉长，引起打滑。
③为使磁带能够卷到一定紧度，在倒带时卷带盘同时给出一个相反的转力。如果这一相反的转力太大，就会造成倒带时不能卷完的故障。
④过桥皮轮有油污或变形，造成磁带不能快速卷带。
⑤供带盘下阻尼太大、使磁带快速不能卷完。
⑥供带盘下阻尼太小，使磁带张力不足，造成抹音不良。
录音机的橡胶轮及橡胶件较多，最怕加油过多。由于轮轴的转动，使油液甩出，如不及时清除就会造成橡胶件的损坏。对于橡胶件的油污，可用四氯化碳或酒精擦净，然后涂上一点粉笔沫。卷带盘与供带盘阻尼的大小可用滑石粉与松香沫来调整。如阻尼太大，可在毡垫上加一点滑石粉；如阻尼太小，可加一点松香沫。如果毡垫磨损的已经很薄了，就需要剪一块新的衬好。倒带与快速卷带无力，是倒顺控制机构的拉簧松紧度不合适，可以用调整拉簧的松紧度来解决，但注意千万不要将拉簧剪下一段或拉的很紧。因为倒、顺两个拉簧有一定的力距比，往往碰到不少机器，是因为将拉簧剪短或拉长，造成了机器倒顺困难。
制动机构常见的故障是：当磁带盘快速前进与导带时，如果制动机构失灵，将刹不住车，造成磁带外溢、绞乱或拉断。可检查刹车皮头的松紧度、刹车皮头是否软化变形、安装位置是否正确、供带盘与卷带盘边沿是否有油污等。在不影响转速的情况下，要求制动装置能够迅速地将快速旋转的磁带盘刹住即可。

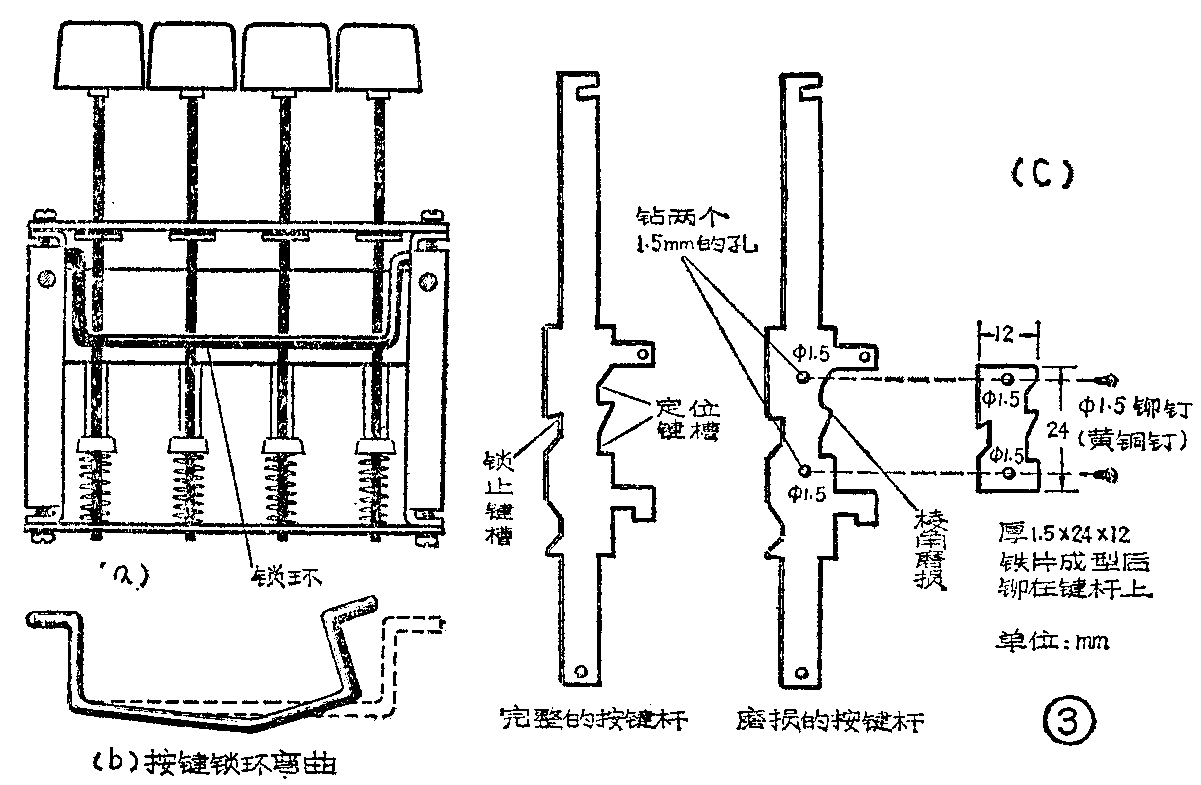

L601录音机采用按键式的控制机构，如图3a所示，它有一套联锁装置，当需要按下录音或放音按键时，必须先按一下“停止”按键，否则录、放按键将按不下去。这部分常出现的故障是按键按下后锁不住。原因是使用者不了解它的操作过程，按键钮时用力过大，以至使联锁环弯曲变形（图3b），或使按键槽沟磨损（图3c）。处理的办法是：如键槽轻度磨损，可用细三角锉将其键槽锉出棱角；键槽磨损严重的可换新键杆。如果配不到新键杆可照图3c的办法用1.5毫米厚的铁片裁成24×12毫米的一小块，用细三角锉锉出新的键槽，然后铆在键杆上，使用效果一样。
放大电路部分

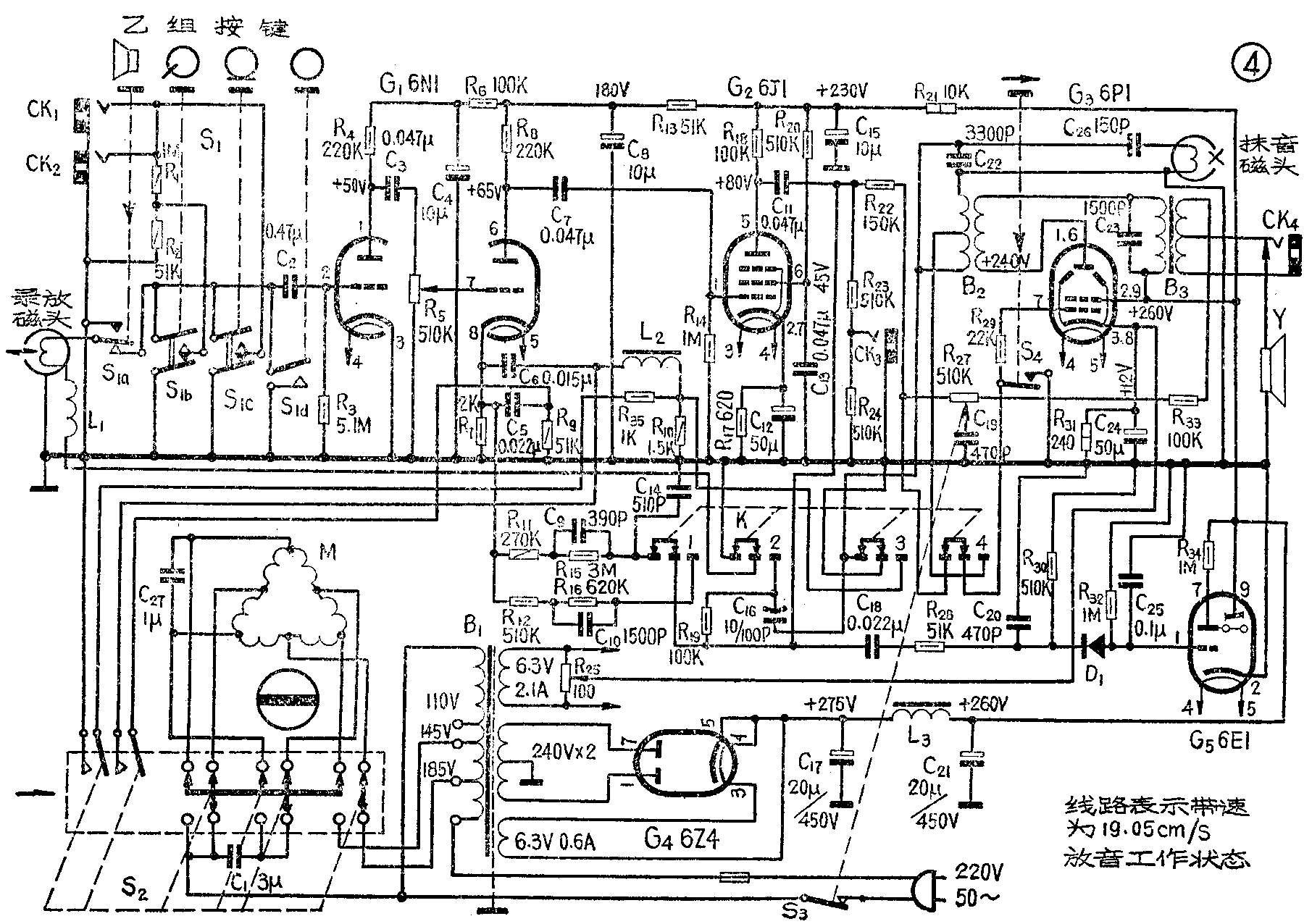

L601型磁带录音机的放大器是电子管式的，为了减少电子管的数目，录音及放音公用一组放大器（如图4）。其中通过转换开关分别对录音与放音进行频率校正。
这一部分常见的故障有：放音无声、音量小、声音闷、串音、有交流声、不能录音、录音失真、不能抹音、抹音不净等。
1．放音时的故障：

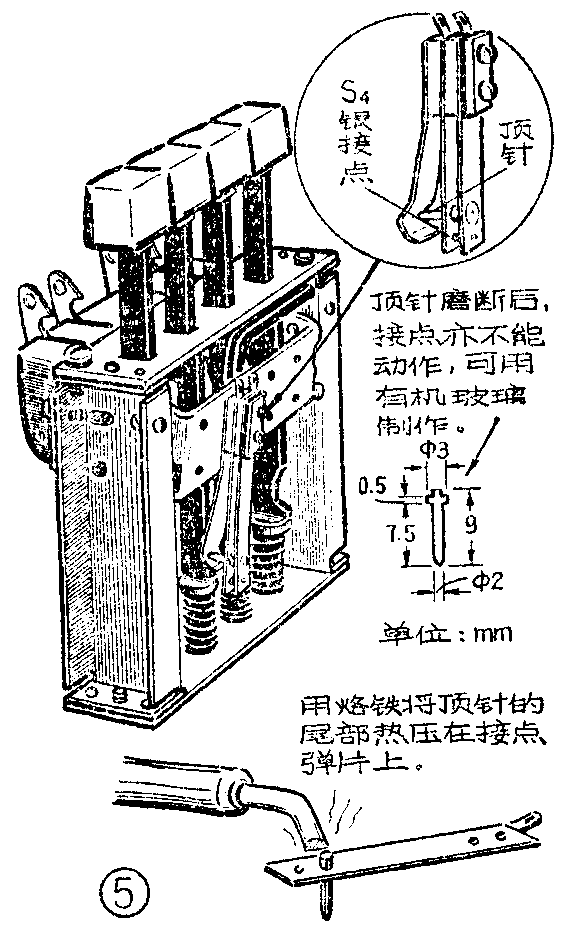

①放音无声。应先检查一下电子管的灯丝是否都亮，扬声器是否完好（值得注意的是纸盆引线易断），电平指示管6E1是否发光。如果以上都没有问题，但仍无放音输出，问题就可能是出在录放转换开关或录放音按钮上。有的是S\(_{4}\)接点上的塑料顶针磨断（如图5），当放音按键按下时，磁头未接通或录放转换开关接触不良。控制放大器的录放转换按键也有一套联锁装置，是为了避免放音时误按录音按键而把磁带上原有的音迹抹掉的。这一组按键有时也出现按下后锁不住的现象。输出变压器损坏或电容器C23击穿也会使输出无声，应修复或更换。
②放音声音小。可先把音量电位器旋到\(\frac{1}{3}\)的位置，用手触一下磁头上的接线点，如果扬声器发出很大的“咕、咕”叫声，证明放大器没有问题，可能是磁带上的录音信号太小或磁带不是紧贴磁头工作面前进、磁头磨损、磁头工作面受磁粉沾污等。修理办法是调整磁头前压带簧，使磁带紧贴磁头工作面。磁头磨损严重的应更换。磁头工作面上有磁粉的，可用酒精擦净。磁头工作面如有划伤，会造成磁粉堆积，使磁隙闭合，可将磁头拆下，用油石磨光。如果用手触磁头接线点，响声很小，则应检查放大器的工作状态（用万用表测试各级电压）。

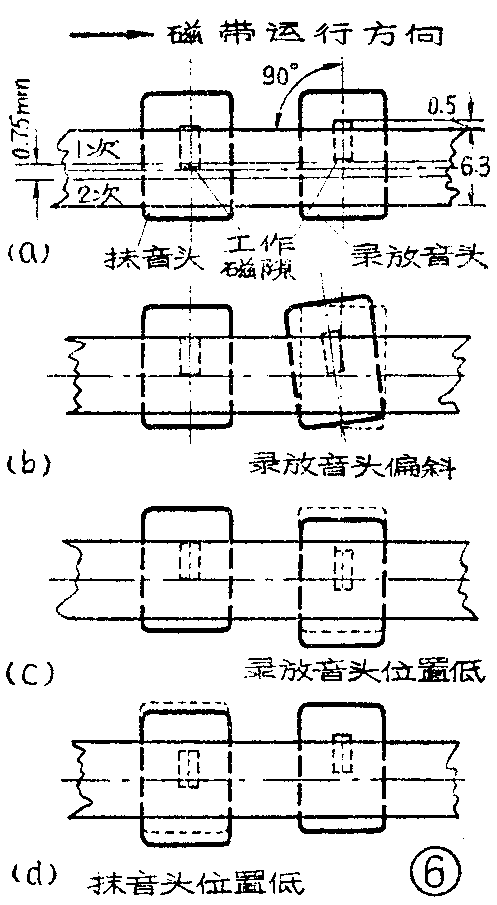

③放音音闷。造成音闷的原因多数是磁头位置放的不正，这时磁头工作面磁隙不是准确的垂直于磁带的运行方向（见图6b）。因为录音头与放音头的倾斜角会引起很大的输出损失，频率越高，损失越大，于是就产生了音闷现象。磁带运行速度越慢，音闷现象越严重。
L601型录音机的磁头是录、放合用的，其磁头稍有倾斜问题不大，但要是与别的录音机互换磁带放音时，磁头的垂直度就成为重要问题了。磁头调整的办法是：用在较标准的录音机上所录的一段7000赫左右的磁带来进行放音，调整录音机磁头罩上的三只定位螺丝，观察电平指示管6E1，使它的发光区夹角最大。如果出现串音干扰，说明录放磁头罩上的三只定位螺丝旋进太多，使磁头位置过低，造成两路音迹相互串扰，如图6c。为了达到较好的录音效果，应按L601录音机原来的技术要求，正确调整磁头的位置，如图6a所示。
④放音时有交流声。L601型录音机的放大器前级屏蔽比较好，磁头隔离罩又是用坡莫合金冲压的，另外在磁头回路还串有平衡扼流圈L\(_{1}\)，一般情况下不会有交流声。当放音时出现交流声时，可能是前级电子管阴极漏电或平衡扼流圈L1的位置改变。也有可能是交流声平衡电位器失调或烧毁，滤波电容器C\(_{17}\)、C21失效，磁头引线开路等。检修时可利用电平指示管6E1来调整平衡扼流圈或平衡电位器的位置，更换前级电子管6N1或滤波电容，使电平指示管6E1发光区的夹角最小为止。
2．录音时的故障：
①不能录音。当放音正常而不能录音时，应观察一下电子指示管6E1中有无闪动。若无闪动，应查看插头与插孔处是否有输入信号。再查录放转换开关K，有时录音按键虽已按下，但里面的转换开关却没有接通或转换开关上这一组接点接触不良。其录放转换开关K（在乙组按键上）是一组4×2的小型波段开关，见图7，大多数机器出现此故障是波段开关的拨动钮折断，这时应换新波段开关，最好不要采用粘合断处的方法；若电平指示管6E1有闪动，则是转换接点S\(_{1a}\)有问题，可用细砂纸擦一擦。
②失真。所录上去的音频信号失真，一般是与偏磁电压有关。L601录音机所配用的磁带是一种含有钴、铁成分的磁性较强的录音带，所加偏磁电压在120伏左右。这个电压大小不合适或根本没有，就会使录上去的信号产生严重失真及音小。
③不能抹音或抹音不净。其原因大多是抹音磁头严重磨损或供给抹音用的超音频电压不正常。L601型录音机的超音频电压是由6P1组成的一个LC振荡器产生的，振荡频率约45千赫，在放音时，该管又作为音频功率输出，由转换开关控制。当6P1效率低落时，放音可能还听不出来，但对录音就很有影响，可能使振荡器不起振或振荡极低，结果是不但不能抹音还要影响录音。处理办法是更换6P1电子管。如果振荡正常，抹音电压也合适（约120—130伏），可检查抹音头是否损坏。也有的机器抹音不净同前面所提到的供带盘下阻尼太小、磁带张力不足、磁带不是紧贴抹音头前进等有关。另外，抹音头的磁隙高低不合适，或磁隙中粘有磁粉等都不能很好地抹音，可以适当地调整一下。
3．录音机电平指示的故障
常出现的故障是6E1的板极电阻R\(_{34}\)损坏，使6E1不能指示；6E1使用时间长了发光暗淡或损坏；也有的机器在录音时，尽管音量电位器旋到最小，没有任何录音信号，6E1指示管发光区的夹角也不能合拢。这可能是晶体二极管D1反向漏电较大的原故。有时因放大器线路中有高频自激，偏磁电压调的过高，也不能使6E1发光区的夹角合拢。可以借助于6E1的显示进行修理。
4．整流部分是一般的电子管整流电路。这一部分出现故障的机会不多，本文就不多讲了。（工人 裴国生）
