在《可控硅行输出电路》一文中已经分析（见本刊1976年第1、2期），可控硅行扫描输出电路的行反峰电压远比晶体管行输出电路低，只有电源电压的2倍左右。因此可控硅行输出电路的电源，可以采用远比晶体管行输出电路高的直流电压。
另外，可控硅行输出电路有专门的高压稳定电路，因此不需要经过稳压的直流电源供电。
采用可控硅行输出电路的电视机，就可以利用这两个特点革除电源变压器。即用220伏交流市电经整流后得到（约280伏）直流电压，直接供给行输出电路。国外有些电视机就是这样革除电源变压器的，但是底板都带电，很不安全。
为了使底板不带电，可将行输出电路和280伏整流电源的地悬浮，即与大地隔开。而电视机所需要接地的直流电源，全部由高频可控硅行输出电路，通过储能变压器和行输出变压器供给。由于可控硅允许流过较大的电流，所以这样做是完全可行的。图1是用可控硅行输出电路革除电源变压器的原理方框图。
为了实现由行输出电路供给整机接地的供电方案，还需要解决行触发脉冲形成电路的起动供电问题。因为可控硅行输出电路的工作有赖于行触发脉冲形成电路的工作，而行触发脉冲形成电路的电源电压需等到行输出级正常工作后才能建立，因此必然存在起动供电的问题。
一种解决方法是将行触发脉冲形成电路与行输出级一起悬浮，用市电直接整流得到的280伏直流电压降压供给。但这种方法很不方便，因为由接地的图象检波级来的视频信号，需经过变压器才能加到悬浮的行同步分离级，而行同步分离级输出的复合同步脉冲，又必须经过变压器才能加到接地的场扫描级。这样做势必使电路复杂化。

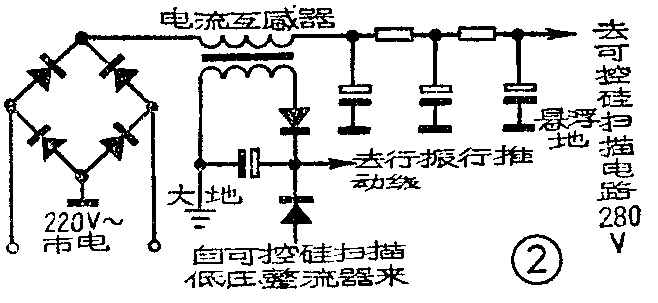

为了解决起动供电的问题，这里采取了在电源滤波回路中串入一电流互感器。利用滤波回路中的脉动电流，在电流互感器的次级绕组建立一接地的交流电压，经整流后供给行触发脉冲形成级如图2。此电流互感器采用E型铁氧体磁心（一般用E\(_{7}\)即可达到要求，或用一般晶体管收音机上用的小型输出变压器铁心即可。

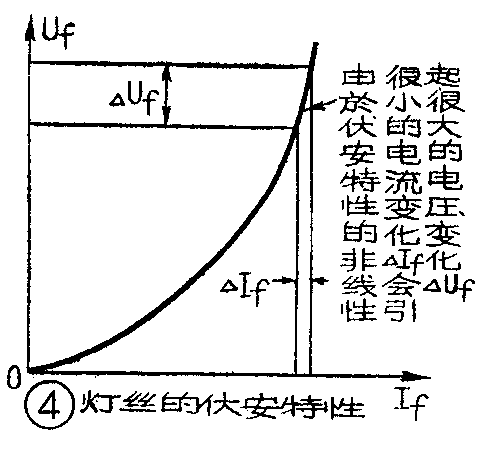

显象管的灯丝供电不宜采用图3所示的，用市电经电容降压供电方式。因为：（1）这种供电方式的灯丝电压的稳定性不能满足要求。我们知道，灯丝电阻是非线性的。图4是灯丝的典型伏安特性。用电容降压方式供电，流过灯丝的电流是由市电电压和降压电容的容量决定的。如果市电电压有10％的波动，采用这种方式供电时，流过灯丝的电流也将有10％的波动。从图4所示的灯丝伏安特性可以看出，这时灯丝电压的波动将比市电电压波动大许多（用灯丝变压器供电时，灯丝电压波动量等于市电电压波动量）：（2）这种供电方式不安全。因为一般所用降压电容容量均较大，要用油浸纸介或电解的电容。如果降压电容击穿，灯丝即将烧毁。这在显象管灯丝供电中是绝对不允许的；（3）如采用这种供电方式，灯丝不能接大地。我们知道，显象管阴极及其他各电极均由接地的电压供给，如果灯丝供电悬浮，则有可能在灯丝与阴极间，造成高的电位差，并超过其允许值。这也是不允许的。显象管又是电视机中的贵重器件，其灯丝供电必须绝对安全可靠。因此，用电容降压方式供电是不能胜任的。

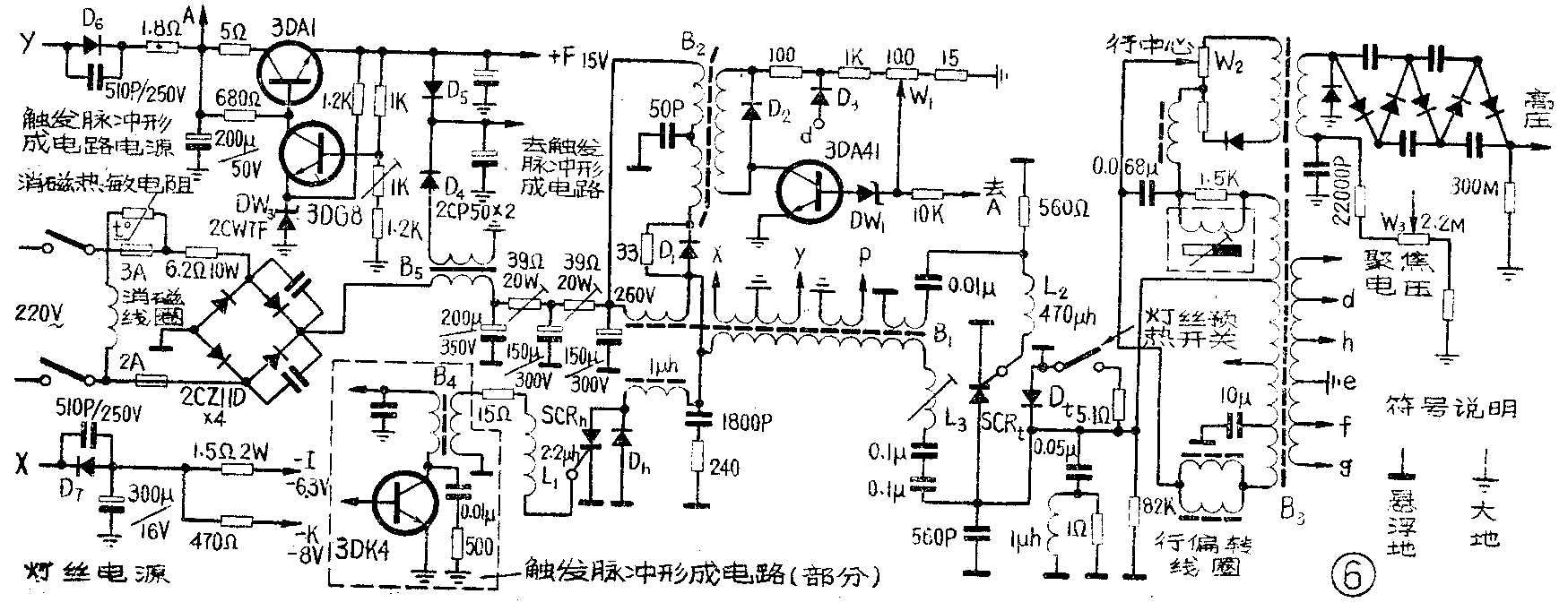

如果显象管灯丝电压也由行输出电路供给，还必须解决显象管的灯丝预热问题。即要求灯丝电压要比其它电压先加到显象管上。而采用可控硅行输出电路，对这一任务也比较容易解决。如图5，即在扫描可控硅两端加一预热开关，当预热开关闭合时，可换向控硅工作，而扫描回路则由于被小电阻R短路，不能工作，因此行输出变压器无行反峰，显象管除加了灯丝电压外，其余各电极均未加上电压，显象管处于预热状态。当预热开关打开时，扫描回路开始工作，显象管各极均加上电压，进入正常工作状态。实践证明这种方法是可行的。图6是可控硅行扫描电路及其电源部分实例。（青工）
