本文向大家介绍的是由一只电子管与一只晶体管等元器件装成的混合式交流收音机。在高放部分采用晶体管,组成来复再生电路,又由于采用磁性天线,所以提高了收音机灵敏度和选择电台的能力,而在功放级采用一只电子管,使收音机输出功率大且性能稳定。通过这个实验,可以帮助我们进一步了解晶体管与电子管的使用方法。

电路原理

图1
图1 🔍原图 (815×533)

整机电路见图1.晶体管BG组成来复再生电路,由D\(_{1}\)、D2倍压检波后的音频信号不是直接加在BG的基极,而是经过R\(_{1}\)、C4耦合电路与R\(_{2}\)分压电路,由R2上分得的电压加至BG的基极。采用R\(_{1}\)、C4网络有以下优点。R\(_{1}\)、C4两端的音频信号电压的大小是随音频信号的大小和频率而变化的,这是因为电容C\(_{4}\)对不同频率呈现不同阻抗的原故。由于音频信号电流在R2上产生电压的方向与R\(_{2}\)上原直流偏压的方向是相反的,当音频信号强时,R2的音频分压也大,对直流偏压抵消作用大,故使BG的放大量下降。对弱的音频信号,上述作用也较小,BG的放大量相对地增大些,这样就使得强弱音频信号经放大后能均匀些。同理,对音频信号高端频率C\(_{4}\)呈现的阻抗小。R2上分得信号电压大,抵消作用大,所以使BG的放大量小,而对频率低端的放大量却相对增大,于是改善了由于天线为电容输入而造成的频率高、低端灵敏度不均匀的状况。另外当温度变化时,D\(_{1}\)、D2的导电率会变化,这种变化在R\(_{2}\)上引起的电压变化,从上述关系可知,对BG发射结因温度升降而产生的电流变化起抵消作用。但是D1、D\(_{2}\)加起来相当于两个发射结,用来作一个发射结的温度补偿就过大了。加了R1以后,由于R\(_{1}\)的分压作用,减弱了R2上的电压变化,所以减弱了D\(_{1}\)、D2的温度过补偿作用。同时改变R\(_{1}\)可以调整D1、D\(_{2}\)的正向工作偏压,得到检波效率最高的工作点。

由于晶体管的输出阻抗低,而电子管的输入阻抗高,为了更好地进行阻抗变换,采用了音频变压器B\(_{2}\)进行级间耦合。音频信号经音量开关电位器加在G1a的栅极,进行单管功率放大后去推动舌簧扬声器。

由于晶体管与电子管所需的工作电源不同,所以由G\(_{1b}\)组成供给电子管的高压整流电源,由D3组成供晶体管用的6伏整流电源,使线路较复杂些了。

制作与调试

图2
图2 🔍原图 (566×291)

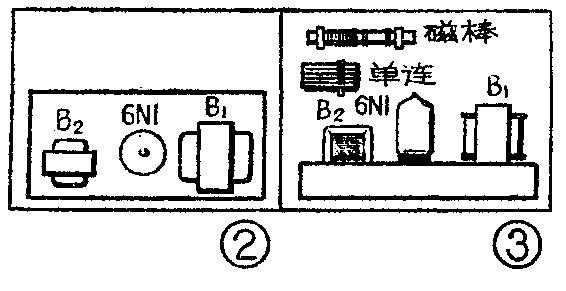

低放与电源部分的元件全部装在一小块金属底板上,如图2所示。其中变压器、电子管等元件装在底板的上面,其它元件装在底板下面。晶体管部分另装在一块绝缘板上,并装在金属底板的前面或前半部,装置时尽量注意晶体管离电子管、电源变压器远些,以免晶体管受它们的散热的影响。磁棒天线装在电源变压器的侧前上方,如图3。

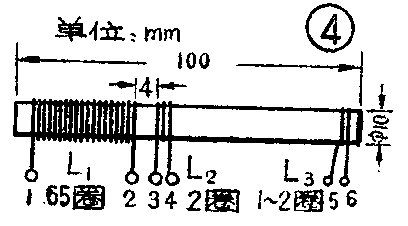

磁棒天线用φ10×100(mm)\(^{2}\)的圆磁棒。L\(_{1}\)用多股纱包线绕65圈。为了提高选择性,L2绕2圈。L\(_{3}\)用外径为1毫米的多股胶质线绕1-2圈,要求L3可在磁棒上移动(L\(_{3}\)向磁棒中间移动时再生增强,反之减弱)。L1与L\(_{2}\)间距在4mm左右,见图4。

图3
图3 🔍原图 (408×226)

耦合变压器B\(_{2}\)最好用交流收音机里的音频交连变压器,一般初、次级之间变压比为1∶3-1∶5均可。也可用6P1输出变压器的铁心,用线径为0.06毫米的漆包线初级绕1000圈,次级绕3000-5000圈,层间不必加绝缘。

晶体管用β值大于50、穿透电流较小的3AG1等高频小功率管。整流管用2AP1—2AP7都行,若用2CP型也行。

低放与高压整流部分各用电子管6N1的一半,三极管接成二极管作整流用。

电源变压器B\(_{1}\)用市售的三灯交流收音机的变压器。自绕时可选用D41或D42号EI28型硅钢片作铁心,选厚为15mm,每伏按12圈绕制,初级用线径为0.15mm的漆包线绕2640圈,次级高压用线径为0.1mm的漆包线绕2500圈,次级6.3伏一组用线径为0.6mm的漆包线绕78圈,并在初、次级间加静电隔离。

扬声器用阻抗为10千欧的舌簧喇叭,若用3.5欧动圈喇叭须配适当的输出变压器(如1/26N1管用的输出变压器)。

本机安装完毕,电源部分与低放功率放大部分只要接线正确,不须另加调整。在调整晶体管级时,要正确选择R\(_{1}\)的数值。R1选择合适,整机灵敏度与选择性可以兼顾,高、低端再生均匀。如果R\(_{1}\)太小,则整机灵敏度下降,低频端尤为明显。如果R1过大,又会使高频端声音时断时续,低频端则产生失真。K\(_{1}\)一般在4K-50K之间取值。除此之外,还应注意到R1与偏置电阻R\(_{2}\)、R3之间的互相影响。

我在调试中先将变压器B\(_{2}\)的初级引线与电路元件断开,接入800欧的耳机,把R1固定在8.2K,调整偏流电阻R\(_{3}\)及L1、L\(_{2}\)、L3在磁棒上的位置使收音效果最好。然后将R\(_{1}\)改为7K,再调整R3与L\(_{3}\)使收音效果最好,比较两次效果,如果第二次好,就初步确定R1在5K-7K之间选值,如果第一次好,就初步确定R\(_{1}\)在8.2K-10K之间选值。这时拿掉耳机,将B2初级再接上,用扬声器放音,再细心调整R\(_{1}\)与R3直至获得最佳收音为止。(周国煜)
