1．在图示的电压放大器中，如果R\(_{a1}\)、Rk1的数值变化，或者R\(_{g1}\)、Ck1短路或断路，对放大器的工作状态会产生什么影响？
2．某扩大机的输出变压器坏了，更换了一个同样的好的变压器，但扩大机工作不正常，有啸叫声，后来把输出变压器初级的两根引线连接位置对换一下就好了，为什么？
上期“想想看”答案
1．有的扩音机在功放末级采用4个电子管，俩俩并联后再接成推挽输出线路。对于FU－7（807）电子管，正常工作在甲乙类状态，一般每管屏流为30—40毫安。若其中一管的屏极电流为60毫安，则超过了允许值，该管的板极会发红，很容易烧毁管子，并且由于推挽输出不对称，所以声音失真。当此管烧坏后，剩下三只管子虽然仍能推挽工作，但两臂输出相差很多，严重失真，声音很不好听，同时输出功率也大大降低，喇叭声音变小，整个扩音机不能正常工作。
2．我们知道，100瓦的扩大机，若所接负载阻抗与扩大机输出阻抗匹配的话，把音量电位器开至最大，负载上的功率可达到100瓦。这只喇叭是16欧25瓦的，接在16欧100瓦的扩大机的接线端子上，开始还能正常放音，是因为音量控制旋钮没有旋到足够大的位置，扩大机输出给喇叭的功率未超过25瓦。以后增大音量，扩大机输出给喇叭的功率就超过了25瓦，喇叭很快被烧，因此无声了。

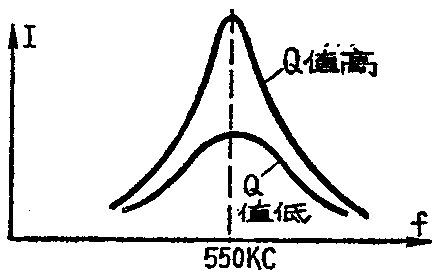

3．在550千赫附近能听到1480千赫的电台，不是正常现象，而是1480千赫电台的干扰。我们知道在收听频率为550千赫的电台节目时，收音机本机振荡频率应为f\(_{本}\)=f信+f\(_{中}\)=550＋465=1015千赫。如果天线输入调谐电路Q值不高，谐振曲线较平坦（见图中Q值低的曲线），由于选择性较差，1480千赫广播电台信号也会进入收音机，而1480-1015＝465千赫，所以对于本机振荡频率为1015千赫来说，1480千赫与550千赫一样，也能差出465千赫的中频信号，通过中频放大、进入低放、扬声器、发出声音，这种干扰称为镜象干扰。减弱镜象干扰的方法是提高输入调谐回路的Q值，使谐振曲线变尖（如图中Q值高的曲线），这样能产生镜象干扰的电台频率衰减很大，干扰作用就不显著了。（清华大学农村分校农电专业）
