甲类放大器的优点是成本低、线路简单，但效率低、管子热损耗大。我们给大家介绍的这个三管机，虽然也是用了一个功放管，但由于采用滑动甲类功率放大，所以输出功率较采用同类管子的甲类要高。
电路原理
本机同一般的来复再生式收音机一样，也是由输入调谐回路、高放兼低放级、再生、检波、前置低放及功放几部分组成的，见图1。来复再生的原理已有很多介绍，本文不再赘述，我们着重讲一下滑动甲类功放的工作原理。
滑动甲类功放与甲类功放的根本区别是在于直流工作电流的选择上。一般甲类功放的直流工作电流是固定在某一数值上（大都在交流负载线的中点）。而滑动甲类功放的直流工作点不是固定的，它是随信号电压变化而变化的，即直流工作点是滑动的。我们可以从图1来分析一下直流工作电流的变化情况。当没有输入信号时，功放管BG\(_{3}\)也没有信号输出，这时它的集电极工作电流基本上由静态偏置电阻R7来确定，为了减小管子的静态损耗，调R\(_{7}\)使集电极直流工作电流出一般甲类的要小。当输入端有信号输入时，经过BG3放大的音频信号一部分经输出变压器B\(_{2}\)耦合到输出端去推动扬声器，另一部分流经C11、R\(_{9}\)，在R9上产生音频信号电压，此电压加在D\(_{3}\)、R8支路上，在信号正半周时D\(_{3}\)导通，负半周时D3截止，D\(_{3}\)对音频信号整流，再经C12滤波后加到电阻R\(_{8}\)上，R8上的直流电压即作为BG\(_{3}\)的正向附加偏置电压，加在BG3的发射结上。此时BG\(_{3}\)的正向偏置工作电压由两部分组成，一部分是R7上的静态偏置电压，另一部分是R\(_{3}\)上的正向附加偏置电压，因此偏置电压升高，使集电极直流工作电流增加。信号小时，正向附加偏置电压小，集电极直流工作电流小，此时管子静态损耗小；信号大时，附加偏置电压升高，集电极直流工作电流增加，使输出功率增大，所以不论输入信号是大是小，功率放大器都能有合适的工作点，因而提高了电源利用率。图中C11、R\(_{9}\)、D3组成“滑动线路”，改变R\(_{9}\)可以改变集电极工作电流的变化范围，D3为滑动二极管。
元件选择与安装
磁性天线为4.5×17×100(毫米）\(^{3}\) 的MXO—400型磁棒，用线径为0.07×7的纱包线密绕，其中L\(_{1}\)为68匝、L2为7匝、L\(_{3}\)为1匝。高放管与前置低放的β值适当地选得大些，功放管β可选在40以上，因为β小了可能由于输出功率小而滑动不起来造成失真。若β太高稳定性也会差。B1\(_{2}\)选用小型推挽输入、输出变压器，只用中间抽头和任意一端抽头，另一端抽头空着不用。二极管D2可以用坏了一个结的硅高频管三极管的另一个好结来代用。W为带音量开关的电位器。

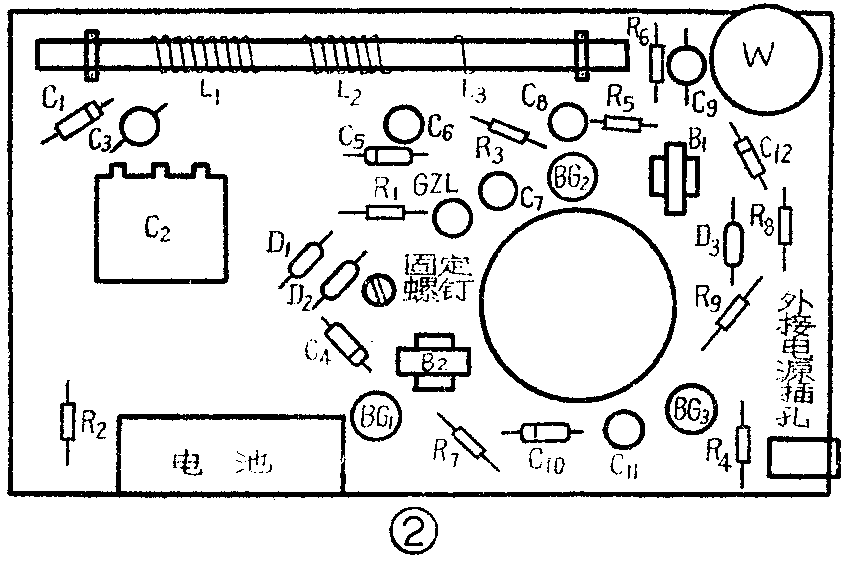

电路元件都焊在有铆钉的胶木板上，大致排列位置见图2。电源用6伏积层电池并附有外接电源插座。整机装在一个140×80×40（毫米）\(^{3}\) 的塑料机壳内或自选尺寸制作一个机壳也行。
调试
安装无误后就可以开始调试了。各管的集电极工作电流分别为：BG\(_{1}\)为0.4-0.7（毫安）， BG2为1－3（毫安），BG\(_{3}\)为10－18（毫安）。考虑到调试方便，也可以采用这样的方法：先收一高端频率电台，然后逐级调整偏流电阻，使声音最响且不失真为止。再移动再生线圈L3及调整微调电容C\(_{3}\)，使频率高、低端音量均匀即可。
调试中应注意不要把扬声器开路，否则会烧坏功放管。（杨宪泽）
