电子管扩音机负载过重，或高压某处对地短路（指扼流圈以后的电路），机器输出电流就要增大，严重者甚至会损坏机器。因此，有必要在扩音机高压电路中加一个过电流保护装置。

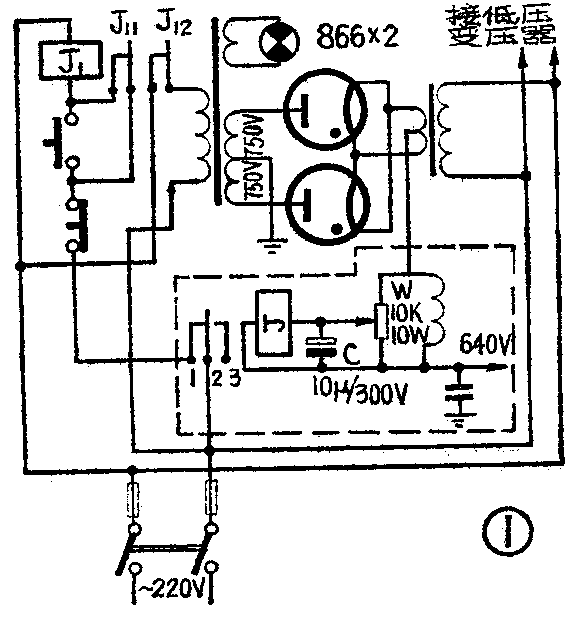

图1是一个具有保护电路的高压整流电路。工作原理是：整流后的直流高压通过扼流圈送入功放级。由于扼流圈有内阻，当有电流流过时，在它两端必然产生一个压降，流过的电流越大，电压降也越大。电位器W并联在扼流圈两端，调整W的滑动臂，就可以从滑动头取出适当的电压，以供给继电器J工作。由于扼流圈在工作时两端也产生一定的脉动电压，所以要加一个电容器C（10μ／300V）来旁路交流成分，以提高继电器J的工作可靠性。
机器在正常工作情况下，从电位器W上取出的电压要低于继电器的动作电压，当高压整流电路电流增大时，扼流圈两端电压降增大，从W上取出的电压增高，于是继电器J动作，常闭接点1、2分开，切断继电器J\(_{1}\)的电源，J1释放，常开接点J\(_{11}\)、J22断开，扩音机则停止工作待修，达到了自动保护的目的。
继电器J的灵敏度高一些较好。一般直流电阻取1K～3K、工作电流取10mA～20mA。
图1电路对继电器J线圈的绝缘程度要求较高。此电路一般适宜在高压较低的扩音机中使用。

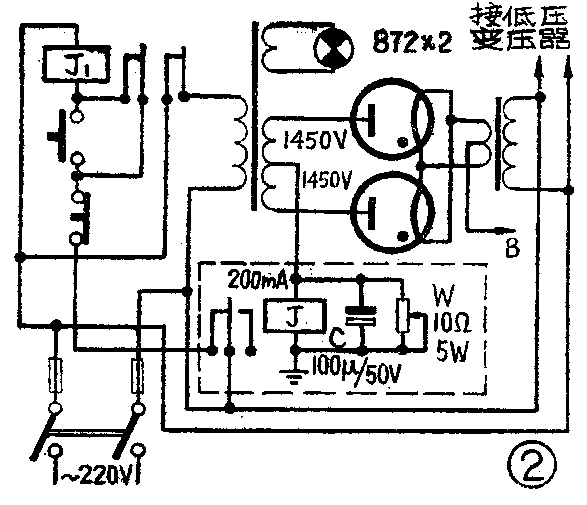

对于高压较高的扩音机，可将电位器W如图2连接。这样，由于继电器工作处电压很低，大大降低了对继电器绝缘程度的要求。
为了不影响高压输出，图2中电位器W取值应较小，常用10欧、5瓦的电位器。所用继电器J的工作电压必须很低，一般在3伏以下，工作电流在100毫安～200毫安之间。图2是一个500瓦扩音机的高压整流保护电路，继电器J选用1.5伏、200毫安的直流继电器。

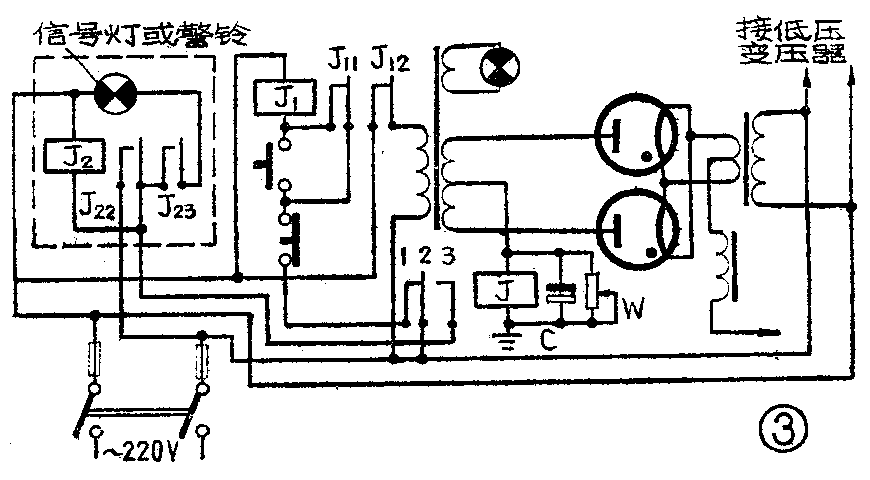

如果有条件，可加一个用来控制告警信号的继电器J\(_{2}\)，图3中继电器J2的电源是由继电器J的2、3接点控制的。当输出电流太大时，J动作，常开接点2、3闭合，使J\(_{2}\)动作，J22、J\(_{23}\)闭合，告警信号灯亮，又因常闭接点1、2断开，J1断电，常开接点J\(_{11}\)、J12断开，高压电路停止工作，于是继电器J又释放。虽然J的常开接点2、3断开，但由于J\(_{2}\)的常开接点J22、J\(_{23}\)闭合形成自保，告警信号灯（或警铃）仍然会发出指示。如要使信号停止，可将低压开关断开一次。图中J2选用220伏交流继电器。（王国兴）
