广播机在工作过程中有时会出现故障，为了不影响正常播音，必须尽快更换另一台机器。我们试制的这个负荷自动倒换装置，可在一、二秒的时间内完成更换机器的任务。
2×275瓦扩大机是由输出功率和输出电压完全相同的两部分组成的，并且同时预热，这是实现自动倒换负荷的前提。

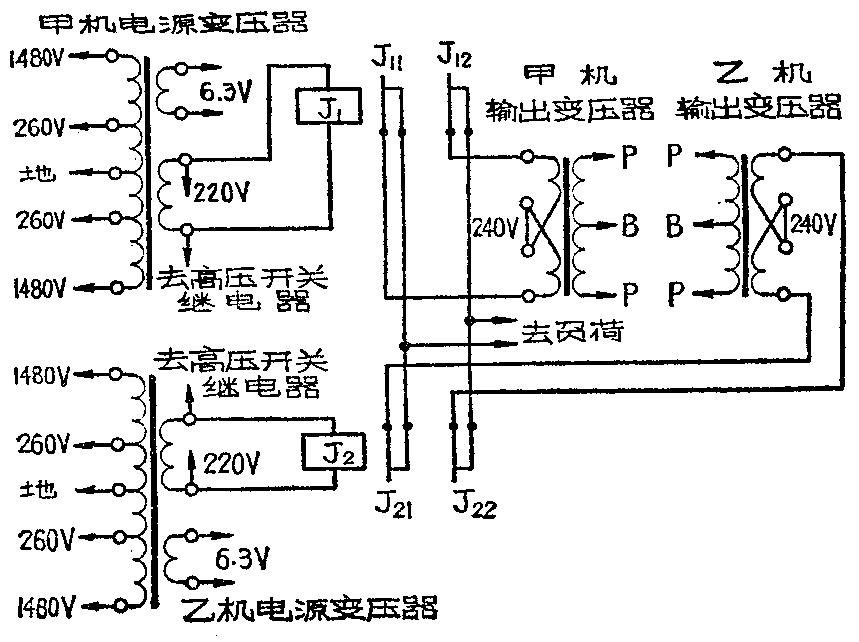

倒换动作是由新增加的两个高压开关继电器完成的，其线路如图所示。工作原理是：当甲机正在工作时，电源变压器接通市电，继电器J\(_{1}\)启动，接点J11、J\(_{12}\)闭合，使负荷接在甲机输出上。如果甲机出现故障，可按高压开关，使甲机电源变压器断电，于是J1释放，接点J\(_{11}\)、J12断开，甲机负荷断开。再按一下乙机高压开关（备用机乙机已处于预热状态），使乙机电源变压器接通市电，断电器J\(_{2}\)启动，接点J21、J\(_{22}\)闭合，负荷则自动接在乙机的输出端上。（耿振国）
