架设调频收转天线的点滴体会

调频广播具有抗干扰性强、音质好、适应战备等优点。在无产阶级文化大革命的推动下，调频广播事业得到了很大发展。由于调频天线架设的好坏对收转效果影响较大，因此谈谈我们在接收天线架设方面的点滴体会，供大家参考。

有的地方虽然架设了很高的天线，但接收效果并不好。其原因主要是没有考虑天线周围金属物及建筑物对超短波的反射和屏蔽作用。例如有一9米高的收转天线设在电力网附近，用场强仪测得场强只有9分贝，但若周围无其他物体，在高出房顶3米的位置（距地面9米左右），测同一调频台的场强则为51分贝，这说明天线周围的物体对其接收场强是有很大影响的。所以天线应选在距机房较近、且周围无电力网及高大建筑物的地方。这样，调频收转天线可降到十米左右，且大大减少了由于馈线过长引起的信号衰减。

调频收转天线多用五单元八木天线，天线阻抗为300欧。一般说来，用阻抗为300欧的扁平线馈送信号可以很容易的实现与天线的匹配连接，但会增大调频收转机中的噪声和异台干扰声。例如某一天线高度为二十多米，信号场强为41分贝，采用100米扁平线做馈线，结果一点信号也收不到。后改为用75欧高频电缆做为馈线，效果就比较好了。由于电缆对信号衰减小，价格也较便宜，所以常被采用。经常用的有SYU—75—9和SYU—75—5—1两种型号。

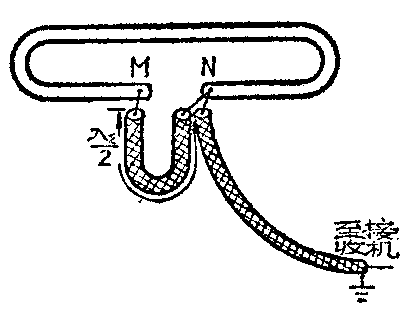

有的采用75欧高频电缆做馈线噪声仍然很大，调幅台串音仍然存在，其原因除接收机质量不佳外，主要是馈线的皮线与天线的中点没有接地。75欧高频电缆与300欧的八木天线连接，必须采用\(\frac{λε}{2}\)（λε为电缆介质中的波长）的高频电缆U型环进行阻抗变换，以保证高频电缆与天线匹配连接。馈线的皮线与天线中点所以必须接地，是因为虽然对接收超高频调频信号来说，天线的中点是零电位，馈线的皮线与天线的中点是否接地，并不影响天线的接收效果。但对短波信号来说，若馈线的皮线与天线的中点不接地，则天线和馈线可成为短波接收天线，因此，常有和调频收转机的中频（10.7兆赫）相近的调幅台信号串入调频收转机。由于鉴频器对调幅信号的抑制能力有限，所以当串台的调幅信号有足够的强度时，调频收转机就会有调幅台信号输出，这是不能允许的，必须采取措施克服。采用馈线的皮线与天线中点接地的办法，可以很有效地去掉调幅台串音和其他干扰，连接方法如图所示。为简便起见，图中仅画出了折合振子与馈线连接的示意图。U型环的一头芯线与振子端点M相接，U型环的另一头芯线和馈线的芯线一起与振子的另一端N相接。U型环的皮线、馈线的皮线与振子的中点同时连在一起接地。在振子的中点处可装一尖端避雷器，振子中点的接地线可顺天线立杆埋入地下。这种方法经过多次试验，能比较明显地提高调频收转机的抗干扰能力。

在安装天线时，还必须注意馈线与折合振子接头处的密封防潮问题，可以用胶布将接头包好后封蜡，否则时间长了，雨水可以从接头处进入折合振子的管中，引起天线参数改变。接头处也会因氧化生锈而形成馈线接触不良，这些都会使接收效果降低。（河南省广播事业局技术组 马福魁）
