使用录音机放音时，经常需要将某一段录音反复放送，如果由人工操作，往往因反复倒带不够准确（即不能恰好倒到需要放送的地方），造成时间上的浪费。如果采用在放音前先将这一段复制四、五遍的办法，倒带次数虽可减少，但倒带一次的时间又太长。我们在国产L602—A型录音机上加装了一个自动倒带放音装置，从而解决了过去倒带中存在的问题。
线路原理

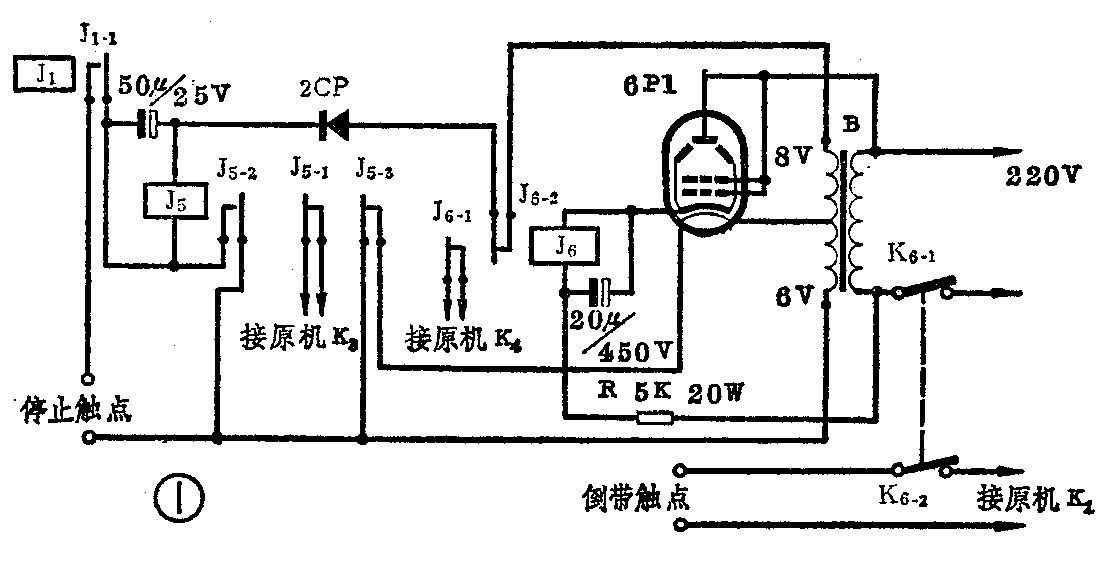

我们知道，L602—A型录音机的传动部分是用继电器控制的，“倒带”和“快进”都不需经过“停止”，而放音必须经过“停止”。根据这一特点，就可以设计出一个如图1所示的附加自动倒带放音控制电路。
图1中各继电器和开关的位置均处于放音状态。J\(_{1}\)为原机内的倒带继电器，J1-1是利用了J\(_{1}\)的一对空闲的常开接点；新加装的继电器J5的一对常闭接点J\(_{5}\)-1，接至原机内停止按键开关K3，与之串联；新加装的继电器J\(_{6}\)的一对常开接点J6-1，接至原机内放音按键开关，与之并联；“倒带”触点通过K\(_{6}\)-2接至原机内“倒带”按键开关K1，与之并联；K\(_{6}\)为一个选择自动或手动的双刀开关；B为电铃变压器；R为限流电阻。
放音时，“倒带”和“停止”是由两段铝铂带头控制的，铝铂带头是用包香烟的锡纸垫以接磁带的胶纸带，把它剪成和磁带一样宽。倒带铝铂头贴在所要放音磁带完了位置有磁粉的一面（约2～3厘米），“停止”带头贴在所要放音磁带开始位置的磁带基面上（约12～15厘米）。只要将带头两端贴牢在磁带上即可。
线路的控制过程是：
①将放音磁带放好，开启录音机电源开关（不用按下放音按键），因为电子管6P1的灯丝有一个预热过程，开始时磁带并不转动，不能放音。当6P1灯丝点燃到一定时间，管子的屏流慢慢增大到使继电器J\(_{6}\)吸动，常开接点J6-1、J\(_{6}\)-2闭合，由于J6-1闭合（即相当于原机内放音按键K\(_{4}\)闭合），使机内放音继电器J3吸动，磁带就运转放音。
②当放音完毕，“倒带”铝铂头触及到“倒带”触点，使触点两端短路，相当于原机内“倒带”按键K\(_{1}\)闭合，倒带继电器J1吸动，放音继电器J\(_{3}\)放开，开始倒带。
③倒带完毕，“停止”铝铂头触及到“停止”触点，使“停止”触点两端短路，因这时倒带继电器J\(_{1}\)吸动，常开接点J1-1闭合，于是继电器J\(_{5}\)吸动，常闭接点J5-1、J\(_{5}\)-3断开，常开接点J5-2闭合。由于J\(_{5}\)-1与原机“停止”按键开关串联，因此倒带停止。又由于常闭接点J5-3断开使电子管6P1灯丝断路，屏流逐渐下降。当屏流减小到一定程度后，继电器J\(_{6}\)释放，常开接点J6-1、J\(_{6}\)-2放开。由于J6-2放开，继电器J\(_{5}\)没有电流流过，常闭接点J5-1、J\(_{5}\)-3闭合，常开接点J5-2断开。当J\(_{5}\)-3闭合，6P1灯丝又复燃，屏流增大，J6 吸动，J\(_{6}\)-1、J6-1闭合，磁带就又开始前进放音了。如此反复，达到自动倒带放音的目的。J\(_{5}\)-2是自保接触点。
由于倒带时速度快、惯性大，当停止铝铂带头触及停止触点后会继续跑到触点前面去，使得在放音开始后停止铝铂带头又会再次触及停止触点使磁带再次停止。为此，我们利用原机内倒带继电器J\(_{1}\)上的一对空闲常开接点（即图1中的J1-1）与停止触点串联，这样只有倒带开始后J\(_{1}\)-1才接通，为停止作准备。当放音一开始J1就释放，J\(_{1}\)-1断开，从而避免了放音后再次停止的现象。
元件选择和制作
所有元件均放在原录音机内，由于机内空余位置较少，应尽量少用元件。电源变压器B采用具有8伏和6伏输出的电铃变压器；继电器J\(_{5}\)采用8伏经2CP整流供电（选择2CP的整流电流在30～40毫安即可），继电器J6采用220伏电源经6P1整流后供电。两个继电器J\(_{5}\)、J6是电话上用的继电器，其直流电阻为2000欧，工作电压6V，吸合电流40毫安，释放电流30毫安。电阻R为限流电阻，使6P1屏流（包括帘栅）不超过40毫安，过大易使6P1衰老以至烧毁，其阻值大约在5千欧左右。

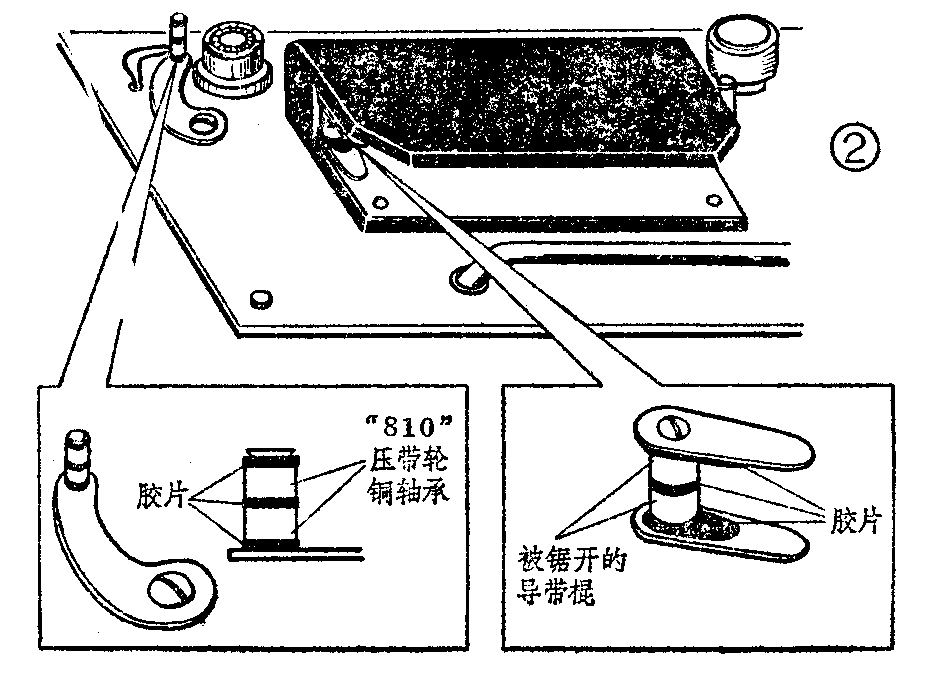

倒带触点用原机右边导带棍锯开两段改制成，上下及中间垫以绝缘胶片，把原固定导带棍的螺钉套上塑料管将其固定在原导带棍位置上，被锯开的两段导带棍各引出导线一根；上下两片胶片面积要大些（见图2），以避免导带铝铂带触及倒带触点时同时触及机壳造成漏电发生触电（因倒带触点与机内倒带按键开关K\(_{1}\)并联，其上接有市电电压）。停止触点我们利用废旧的810型录音机压带轮中的铜轴承改造成的，即将一个铜轴承锯开两段，上下及中间垫以胶片固定在一块形状与原摆杆相同的金属板上，把它安在机上“倒带”摆杆位置上（原摆杆拆下不用）（见图3）。倒带触点及停止触点面积要大，铝铂带接触它们时才能保证接触良好。(北京师范学院外语系电教室)
