九、光栅几何失真

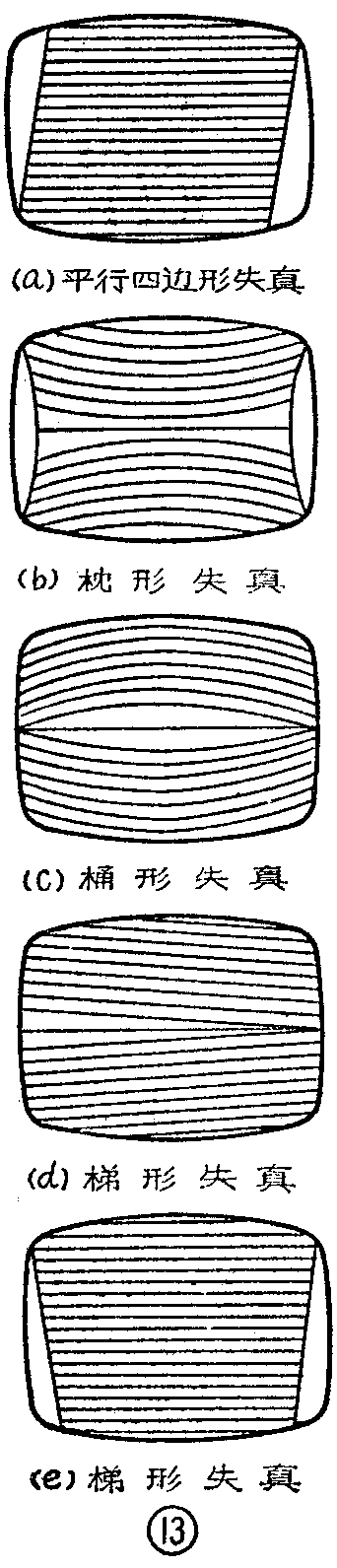

光栅几何失真是由于偏转线圈质量不合格或有故障引起。常见失真现象有：平行四边形失真、桶形失真、枕形失真、梯形失真等，见图13。平行四边形失真是因帧偏转线圈与行偏转线圈相对位置不正确引起。两组线圈的轴线应相互垂直；桶形失真与枕形失真是由于帧偏转线圈或行偏转线圈的两个绕组形状不对称或偏转磁环气隙过大等引起；梯形失真由于偏转线圈中的两个行绕组（或两个帧绕组）不匹配或内部匝间短路所造成。匝间短路有时可能会引起更严重的故障，如光栅缩小等。
十、图象水平线性不良
在水平扫描线性良好的情况下，收看黑白格子信号时，水平方向应当均匀一致。若线性不良，则黑白格子的宽度大小不等，表现的情况多种多样，如黑白格子中间大两边小，中间小两边大，一边大一边小，中间均匀左边大右边小或右边大左边小等等。
影响水平线性的因素较多，主要的有：行输出管、阻尼二极管、“S”形校正电容、线性调节线圈、行偏转线圈等。
在水平方向右半部分的扫描电流是由行输出管提供的，左半部分的扫描电流是由阻尼管提供的，因此如遇到左半部分格子大，右半部分格子小应重点检查行输出管和阻尼管。在正常情况下，调节线性调节器主要可使左边格子压缩，但如线性调节器的引线联接或磁钢极性放置不正确，则调节线性调节器时，主要使右边格子压缩，这将使线性更差。
“S”形校正电容的变化，对左中右三部分均有影响，如遇中间大两边小或两边大中间小的情况与“S”形校正电容的关系较大。
以上只是大概的分析。实际上，造成图象失真的是这些因素的综合影响。修理中往往要反复试验调整。遇到水平线性不良，一般总是先调节线性调节器看能不能改善。若不能，应检查一下永久磁钢是否跌落，磁性是否消失，磁钢极性是否与原来反向，如不属这些原因，可将“S”形校正电容C\(_{724}\)换一只试试（因电容漏电或容量变化用万用表是量不出来的）。如果还不能解决，就按上面分析的因素，换行输出管、阻尼管或偏转线圈进行试验。
十一、图象垂直线性不好
图象垂直线性不好是由于帧扫描电流线性不良造成的，黑白格子沿屏幕垂直方向大小不均匀。原因大致有以下几点：
1．帧输出管性能变坏，非线性失真大。
2．帧输出管工作点调节不当，引起的失真。如帧线性电位器W\(_{6}\)04调节不当或损坏，帧幅电位器W605调节不当等。
3．改善线性的反馈电路调节不当或有元件损坏。如B\(_{6}\)02次级线圈开路，电位器W603接触不良或调节不当。
4．锯齿波形成电容C\(_{6}\)06、C607、C\(_{6}\)08的容量分配不当或它们当中有的容量改变，使输送到帧输出管基极波形不符合要求。
5．帧输出变压器B\(_{6}\)02初级电感量不符合要求，或其初、次级绕组中有局部短路。
6．偏转线圈中有短线或不对称。
图象垂直线性不良时，一般先调节W\(_{6}\)03与W604同时配合调整W\(_{6}\)05使线性及帧幅符合要求。如达不到要求，可按上述各项原因，对原件进行检查。
十二、行推动脉冲过窄或行推动自激振荡

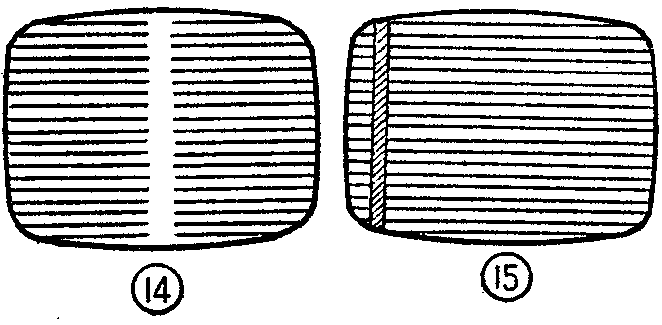

行推动脉冲过窄的现象是光栅中部折迭有白色折迭线如图14。特别是行频调节在比较低的时候，高压包中伴随有“吱吱”叫声。严重时刚出现图14的现象后，亮度迅速变暗，光栅消失，保险丝熔断。应重点检查行推动部分，如行推动管、行推动变压器（匝数不对或短路）、R\(_{716}\)等元件。有时将行频粗调电位器W702适当调节一下，使行频不致过低，也可消除这一现象。

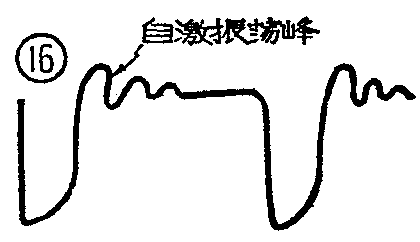

行推动级常发生的另一种故障是行推动自激。表现在图象上，左边有一条黑带（灰黑色垂直粗条，颜色比较浅）如图15。测量出来的行输出管基极波形上有比较大的自激振荡的小峰如图16。这种情况可在行推动管BG\(_{7}\)03集电极对地接上0.047或0.01微法的电容。也可以将电容并联在行推动变压器的初级绕组上，就可以使黑条消失。
十三、光栅畸变
由于行、帧扫描输出管性能不好，或其它原因（如电源纹波比较大，元件短路或损坏等）会引起光栅的某种形状畸变。检修中，有时不太容易找到这种故障发生的部位，现将几种常见的光栅畸变现象列举如下，仅供参考：

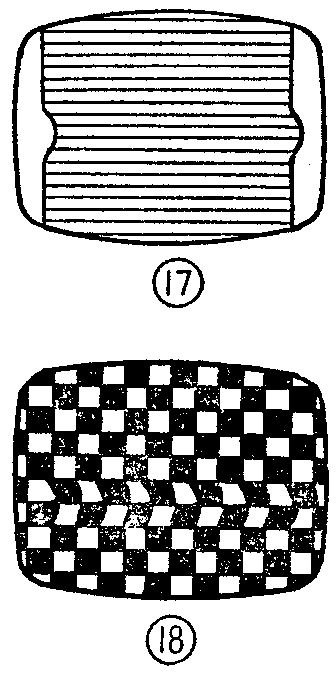

1．光栅固定扭曲：如将行幅缩小，使光栅边缘在屏幕范围以内，就会看到光栅在垂直方向某一位置上，有横向扭曲，如图17。当收看黑白格子信号时，在这同一位置上，也是扭曲的如图18。这种情况一般是因电源纹波系数大引起的。可用真空管电压表或示波器测量12V直流输出电压的交流纹波系数，正常情况下，一般应小于10mV。发生扭曲现象时，测得的纹波系数必然大。一般使电源纹波系数大的常见故障有以下几种。
①电源电压太低（英雄228—1型机在190V～240V范围内应能正常工作），如低于190V就会使整流电路输出的电压很低，稳压部分无法正常工作，使电压纹波系数增大。所以当遇到这种故障电视机应了解一下用户当地电源电压情况。
②桥式整流二极管中有一只或两只反向特性不好。
③滤波电容器干涸、失效或容量减少，如C\(_{8}\)03、C804容量降低或开路，C\(_{722}\)、C723容量降低或开路。另外C\(_{8}\)02容量下降也会引起交流纹波系数增大。
④稳压电路部分的故障可参考本刊今年第9期第11页有关电源故障的分析进行检查。
另外，有个别的情况，图象横向固定扭曲，并不是由电源纹波系数增大引起，而是因变压器漏磁，50周交流磁场影响所造成。

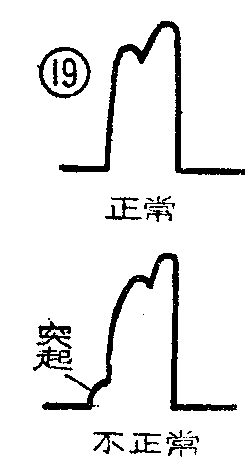

2．光栅右面卷边：这是激励不足的现象。此时，测量行输出管集电极波形逆程脉冲的前沿前面有凸起如图19。造成的原因大概有①输出管放大倍数β小②推动管的β小③推动变压器磁饱和④电阻R\(_{721}\)（15Ω）烧焦变值。
3．光栅左面卷边：这是因阻尼管内阻大或偏转线圈附近有较强的固定反向磁场，如永久磁性的物质等。
4．光栅下部卷边：是由于帧输出管性能不好或输出管工作点不正确，使帧输出波形有畸变如图20（b）。
5．光栅上部有比回扫线更密的横线：这因帧输出管反压不够，有软击穿的情况，使逆程脉冲幅度大大减小，而且有小锯齿形引起的，如图20（c）。
6．光栅一部分亮一部分暗
如二极管D\(_{6}\)03损坏，帧消隐脉冲中锯齿波未切掉，光栅会出现上半部分暗下半部分亮的情况。
若是400V滤波电容C\(_{718}\)开路，会产生光栅右边亮左边暗。如是电容C610与其它元件（如R\(_{612}\)）相碰会产生光栅上亮下暗的情况。

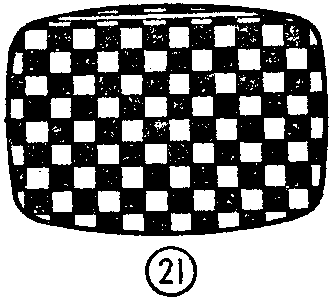

7．有些元件互相碰造成短路也会产生光栅畸变，如C\(_{61}\)0与R616相碰，在图象顶部会有稀疏的横线如图21。
十四、图象水平或垂直方向的格子数少
在对扫描部分进行修理之后，一般都要利用电视台放的黑白格信号检查水平或垂直方向格子数，如不够，则在收看电视节目时，边缘图象就会看不到。遇到这类情况，如是水平方向格子数相差不多，将线性调节器上的永久磁钢调离线圈远一些，使线圈退出饱和区，电感L加大，偏转电流减小，格子数就可增多或改变线性调节器线圈匝数，也可使格子数增加。如果格子数太少，就须改变逆程电容C\(_{715}\)、C716的容量，使其减少，这时第三阳极高压有所增加，偏转灵敏度会下降，格子数也可增多。但是改变逆程电容的容量时，应保证行输出管集电极上的反峰电压不超过该管反向耐击穿电压BV\(_{ceo}\)的允许值，逆程时间不少于12μS。水平格子数达到要求后，一般垂直方向格子数也就达到要求了。如垂直格子数少，可调节帧幅电位器W605及帧线性微调电阻W\(_{6}\)03和W604，使垂直方向的格子及线性均符合要求。
有时水平与垂直两个方向的格子数目均少，而且格子也大，一般是由于12V电压过高，使扫描电流大造成的，可调整12V电压。若电压调不低，就是电源部分有故障。
十五、开大亮度时，黑白格子也随着增大
这是由于9000V高压电源内阻变大造成。当调节亮度电位器，增大亮度时，电子束强度增大，流过显象管第三阳极（23厘米管）的电流增大，由于高压整流管1Z11衰老，内阻增大（如用硅柱作高压整流的，为硅柱正向电阻过大），管压降增加，使输出电压降低，电子束运动速度减慢，偏转角增大，造成黑白格变大。可以换高压整流元件试验。
十六、关机后出现亮点
一般都是因消除亮点的电容器C\(_{725}\)容量减小或开路或短路引起的。

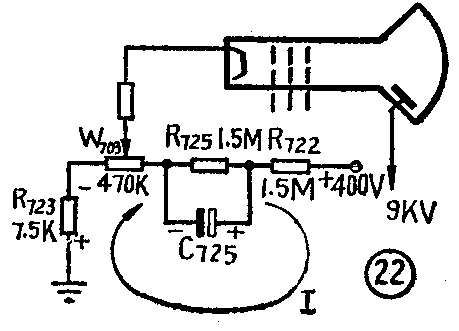

电视机工作时，第三阳极与显象管外边的石墨层形成的电容存储了一定的电荷。关机后如果不能使这些电荷，在行、场扫描结束前迅速地泄放掉，由于热惰性（在转换到“收音”时，为保护显象管，其灯丝上还加有一定的电压）原因，显象管阴极还有一定的发射电子的能力，就会使电子束打到荧光屏中央的某一定点，产生一亮点。由于这个亮点总是在这一固定的位置上，使得这点及附近的荧光粉涂层衰老。如果电容器容量正常，当电视机工作时，电容C\(_{725}\)上充有电荷，它的极性如图22。而当关掉电源后，C725通过R\(_{723}\)、W703放电，使阴极电位降低，阴极发射能力增加，使第三阳极与石墨层形成的电容存储的电荷很快地泄放掉，就不会产生亮点。(上海国光口琴厂 黑龙江商业学校电视机维修专业)
