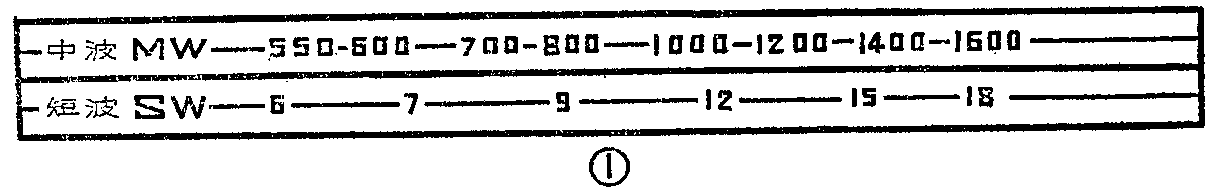

每一台收音机上都有频率刻度盘，如果你仔细看一下，就会发现它上面的刻度是不均匀的：在频段的低端刻度间隔较宽些，而在高端间隔较窄（见图①）。这是为什么呢？我们知道收音机的接收频率是由调谐回路的谐振频率f决定的，而f与回路的L和C有如下的关系：f＝1／2π\(\sqrt{LC}\)，一般都用可变电容器来改变回路的频率。
从上述公式看出，频率f是与电容C的平方根成反比的，因此即使可变电容每旋转一度容量变化是均匀的，但是通过1／\(\sqrt{C}\)的关系，计算出来的频率就不均匀了。例如：我们假设天线回路中的电感L为310微亨，不考虑补偿电容及分布电容的影响，电容变化和对应的频率变化见附表。
C（PF） 30 50 100 120 150 170
f（KC） 1660 1280 910 830 750 700
从附表可以看出，在电容由30P增为50P时，频率增加380KC；电容由100P增为120P时，频率增加80KC；电容由150P增为170P时，频率才增加50KC，因此反映在刻度盘上也是不均匀的。
如果要使刻度盘刻度间隔十分均匀，就必须在可变电容器的片子形状上作改进，图②是一种直线频率式的可变电容器的动片形状，这种电容的动片旋转角度与谐振频率是线性关系，也就是电容器的旋柄每旋转一度频率变化是一样的，这样反映在刻度盘上就均匀了。但是这种直线频率式的可变电容器有缺点，即它的动片延伸太长，使电容器机械强度减低，而且体积也比较大，安装起来占地方。另外由于分布电容的存在和影响，实际上也不可能达到真正的直线频率式。因此，实际生产中，对此种电容器的片子形状进行了修改，修改后形状见图②中虚线所示。我们称它为修正式直线频率电容器。目前工厂生产的大都是这种类型的可变电容器，它与直线频率式相比，动片的机械强度增强了，体积缩小了，但是电容和频率的线性关系受到了影响，因此反映在刻度盘上还是不均匀的。（王书俐、吴明）
