装一台晶体管收音机，一般必须调整偏流，使各个晶体管工作于预定的工作点上。在调整偏流时一般都利用电流表来观察其偏流值，这对于不具备仪表的初学者来说则带来不便。下面我们介绍一台不用调整偏流的三管机，供大家参考。
电路特点

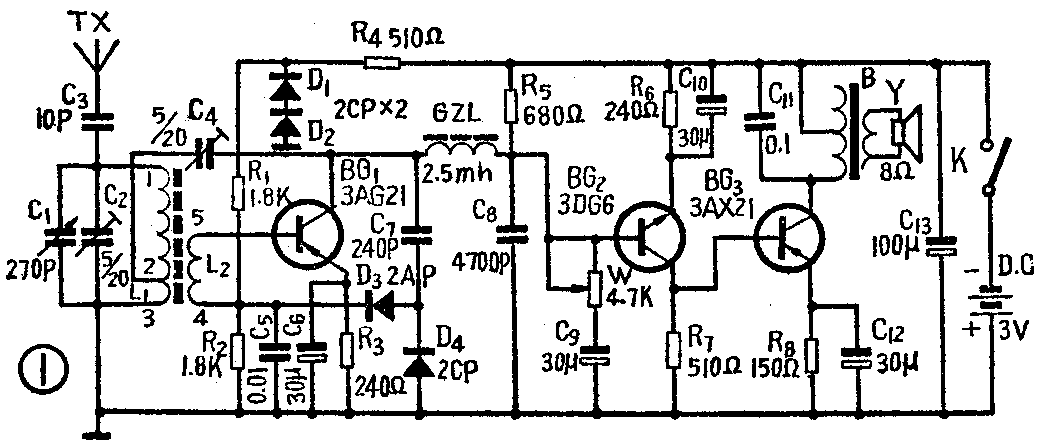

本机为3伏低压简易收音机，线路如图1所示。第一级采用大家所熟悉的来复式再生电路，由BG\(_{1}\)担任。所不同的是增加了负反馈电阻R3，它起稳定直流工作点的作用，C\(_{6}\)是交流旁路电容器。倍压检波D3、D\(_{4}\)分别采用锗、硅二极管各一，是为了提高BG1的基极电位以适应增加电阻R\(_{3}\)后所增加的压降。后两级低放BG2、BG\(_{3}\)则直接耦合，省去了耦合电容器。BG2硅三极管的偏置由BG\(_{1}\)的集电极电流Ic1和R\(_{5}\)所控制，末级BG3锗低频三极管的偏置则取决于BG\(_{2}\)集电极电流Ic2和R\(_{7}\)的大小。由于采用了直接耦合，因此直流偏置与交流信号是不可分开的，为了稳定偏置不受音量控制的影响，则在音量控制电位器上串接电容器C9。
偏置的稳定问题

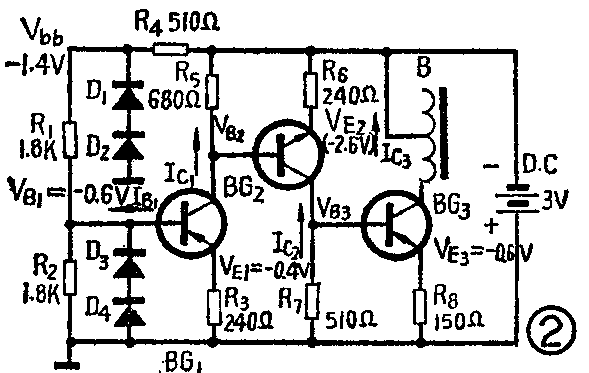

为什么这个三管机在安装完毕后就可以不用调整偏流了呢？为了更清楚地了解此电路偏置能稳定的道理，我们将图1简化成为单一的偏置电路图（见图2），这就不难看出这三级都是典型的分压式电流负反馈电路（请参阅本刊1974年第五期“偏置电路”一文），偏置电路中只要具备V\(_{B}\)比VBE大很多，并且通过分压电阻的电流比I\(_{B}\)也大很多，那么VB就可以认为是固定的。而且I\(_{E}\)或Ic也是稳定的。基本上不受温度的影响，即使换用不同β的管子时，工作点也基本上不变。为此，我们采取以下几点措施：1．发射极电阻较大，各级都采用直流电流负反馈，既增加工作点的稳定性，又为提高VB创造条件。2．利用D\(_{4}\)硅二极管的正向压降比锗二极管的正向压降高，从而提高了VBl。3．下偏流电阻较小，使分压电路的电流增大。4．用硅二极管D\(_{1}\)、D2来进一步稳定偏置电压。
元件的选择
高频管选用的是3AG21～24；3DG6A～D，低频管选用的是3AX21～24，其它类似型号的晶体管也可选用。管子的β值不应小于40，穿透电流不能过大，否则将影响工作点及稳定性，其它参数则无特殊要求，因该机为低电压收音机，管子的击穿电压可以要求低一些，而放大倍数β则应尽可能高一些，这样效果就会好些。
磁性天线采用MX－400型的，直径10毫米，长度120毫米。磁棒不宜过短，否则灵敏度将受影响。L\(_{1}\)密绕60匝，在56匝处抽一个头作再生反馈用，L2在另一小线圈筒上同方向绕5匝，导线用0.07×7的纱包漆包线，也可用市售成品再生线圈。
B为小型推挽输出变压器，次级阻抗应与扬声器阻抗匹配，初 级只用线圈的一半，另一个端子空着。
C\(_{1}\)选用7／270P小型密封电容器，C2、C\(_{4}\)为小型瓷介半可调电容器，C3、C\(_{7}\)云母电容，C5、C\(_{8}\)、C11为片状瓷介电容器，其余均为电解电容，工作电压3～6伏均可。
W为带开关的小型碳膜电位器，图中电阻均为1/3瓦电阻。电源用2号电池两节。

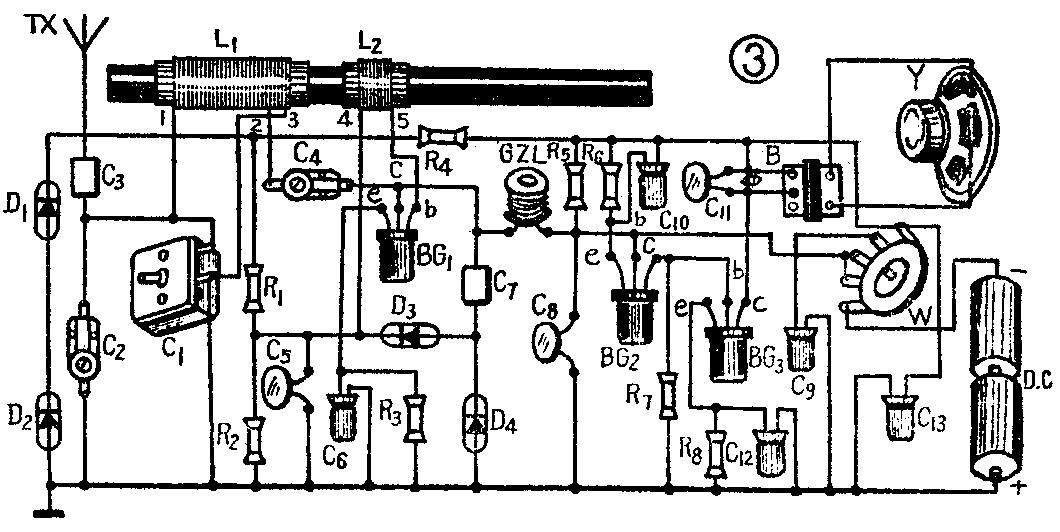

安装时应注意硅、锗三极管不要误接，二极管除注意硅、锗管外，还应注意正负极，不要接反，全部元件均焊接在铆有铆钉的胶木板上，线路接线图见图3。如在背面走线，可采用裸铜线焊成仿印制电路，也可装在一个40×145×87毫米的机壳中，走线可略加修改。
安装完毕后应认真检查线路有无接错，焊点有无虚焊，如电路焊接完全无误，就可以开机试听了。
再生的调节可在频段的高端找一个广播电台，调整C\(_{4}\)；再到低端另找一个广播电台，转动高频扼流图GZL的安装角度，两端均应调到使声音最大而又不致产生啸叫，高低端反复调整几次，这个收音机就能收听了。(工人 曾培基)
