近年来，在一些收音机和电视机中采用了推拉式和直滑式电位器，它们的外型图分别见图 1（a）和图4（a）。这里我们对这两种电位器构造、特点作些简单的介绍。
推拉式带开关炭膜电位器
一、特点和用途；
推拉式带开关电位器，它的开关部分和电位器部分各自独立。开关是采用轴向“推”或“拉”方式来达到“断开”与“闭合”；电位器采用旋转式调节。这种电位器与普通带开关的电位器相比，有下列特点：1、使用方便。推拉式电位器的开关部分需“闭合”时，只要向外一拉；需“断开”时，向里一推，使用很方便。2、使用寿命长。普通的带开关电位器在把开关“断开”时，必须把电位器的阻值旋到最小，每切断一次开关，电位器活动接点就要在炭膜上滑动一次。而推拉式电位器的开关部分与电位器无关。如果把这种推拉式带开关电位器用作收音机的音量控制时，第一次把音量调合适后，关机时只要把转轴往里一推就行，因为电位器动接点位置未变，第二次再打开收音机，音量仍就合适，不需再行调节。由于电位器调节次数大大减少，因此能延长使用寿命。3、噪声小。推拉式电位器的动接点采用炭刷接点，它能减少炭膜的磨损，并能降低电位器的动态噪声。
推拉式电位器适用于电视机、广播收音机、汽车收音机、扩大机中作音量、音调调节和电源开关用，也可用于仪器、仪表中作电压、电流调节用。
二、种类和构造：
推拉式带开关电位器，按用途和结构不同，可分成好几种，目前常见的有三种：（1）WHI 11—1单联带双刀单掷开关电位器，（2） WHI 11－2单联带双刀双掷开关电位器。（3）WHI 11—3双联异步异轴带双刀单掷开关电位器。

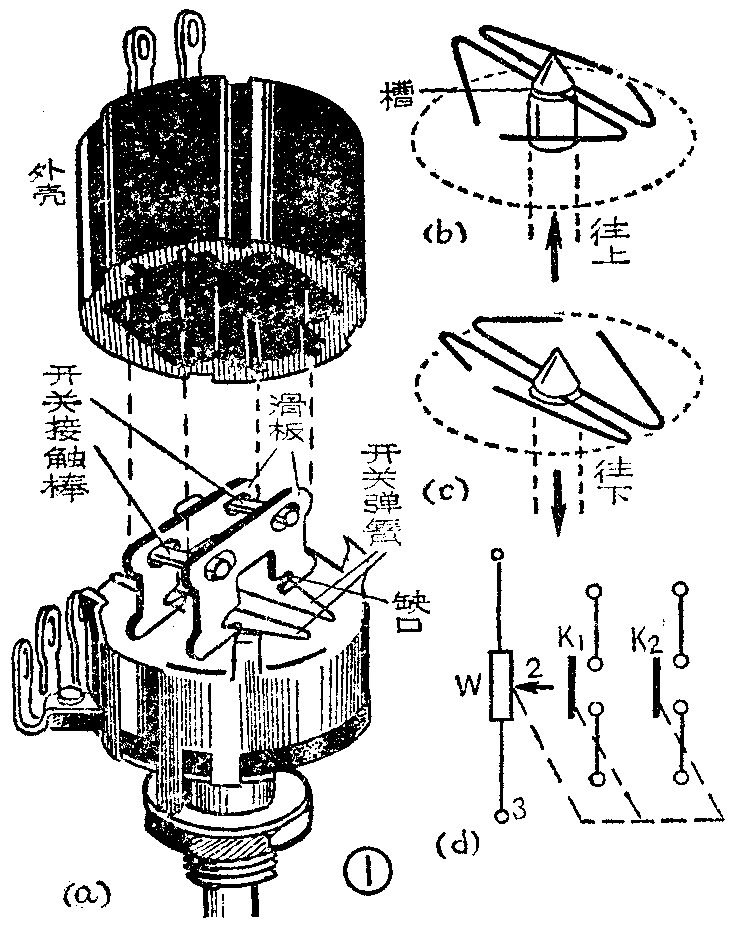

图1（a）为单联带双刀单掷开关的电位器构造图，其中电位器部分与普通的电位器相似，开关部分由转轴、开关弹簧、滑板、开关接触棒等组成。转轴是用白色塑料制成，它可沿轴方向“推”或“拉”一定长度，在它的上端开了一圈槽，在槽内对称嵌入二根三角形的弹簧，每个弹簧二顶端分别嵌入二块滑板的缺口中见图 1（a）所示。两块滑板上方二个小孔中分别穿入二根金属接触棒，滑板的二端嵌在胶木外壳的槽中，滑板可沿槽上、下活动。当轴逐渐拉出时（往下拉），二根开关弹簧将同时被压缩，当轴槽低于滑板的缺口时，弹簧将突然改变弹力方向（如图1（c）所示），在弹簧的三角顶端产生向上的弹力，将二块滑板抬起，使二根金属接触棒将铆在胶木盖上的开关焊片接通。反之当轴推入时（往上时），轴槽位置上升，当高于滑板的缺口时，开关弹簧改变弹力方向（如图1b），弹簧的三角顶端产生向下的弹力，把滑板拉下，使接触棒与两组开关焊片离开，开关就“断开”。这种电位器在电路中的符号见图 1（d）。

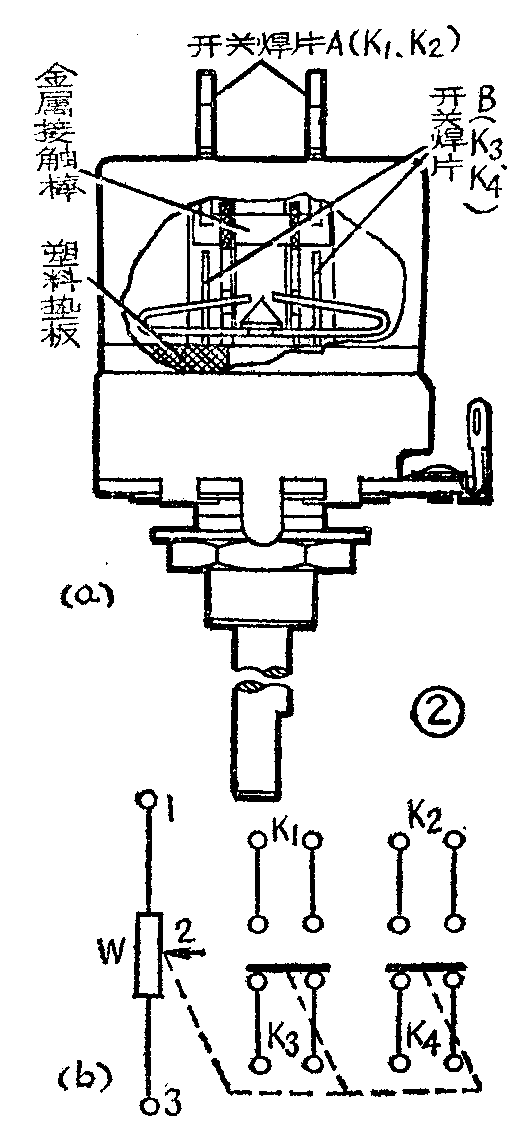

单联带双刀双掷开关电位器的构造见图②。在胶木外壳上铆有四只焊片“A”（为K\(_{1}\)、K2二组开关）。在开关部分与电位器之间夹上一块塑料垫板，在它上面也铆有四只开关焊片“B”（为K\(_{3}\)、K4二组开关）。当轴拉出时，金属接触棒把二组开关K\(_{1}\)、 K2分别接通。当轴推入时，金属接触棒将K\(_{3}\)、 K4接通，而将K\(_{1}\)、K2断开。这样形成双刀双掷开关。它在电路中的符号见图2（b）。

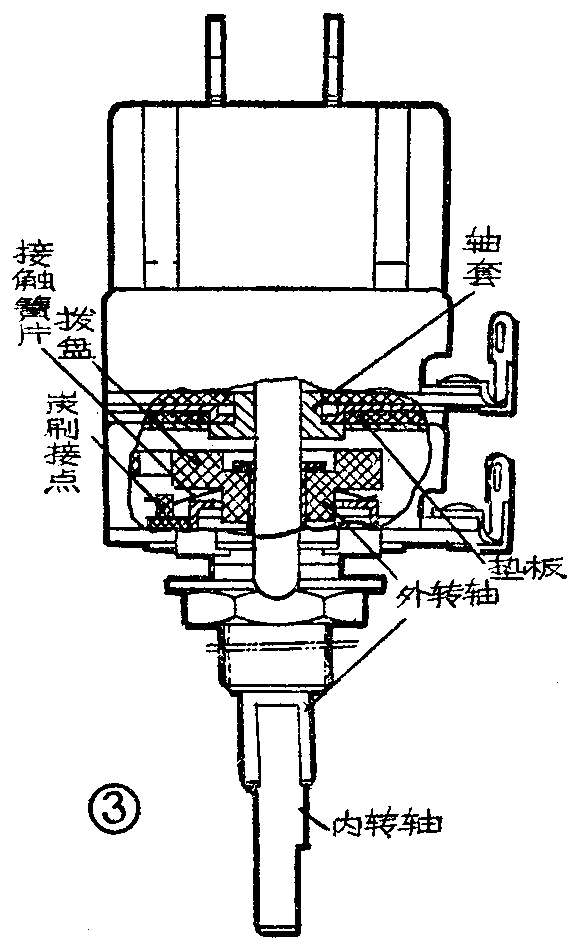

带双刀单掷开关双联异步异轴电位器的结构如图③所示，其中开关部分与图1（a）相同。而电位器部分由两个电位器组成，当转动内轴或外轴时，就分别带动二只电位器的拨盘转动，从而达到二只电位器的阻值各自独立变化。因此称双联异步异轴电位器。这种电位器在电路中的符号，第一联电位器以及双刀单掷开关与图1（d）相同；第二联的一个电位器符号与普通不带开关电位器相同。
三、性能与使用：
推拉式带开关电位器。它的阻值变化规律与普通电位器一样，也分为直线式、指数式、对数式三种。它们的电气性能：直线式电位器的额定功率是0.25瓦，最大工作电压150伏，标称阻值范围从10\(^{3}\)～4.7×106（欧姆）；指数式和对数式电位器的额定功率是0.1瓦，最大工作电压100伏，标称阻值范围从4.7×10\(^{3}\)～2.2×106（欧姆）。
上述的电位器在使用时应注意功率、工作电压、开关载流量不能超过规定值。另外注意安装孔的大小要合适，不宜大于轴套外径，否则易使轴套松动而使整个电位器损坏。
直滑式碳膜电位器

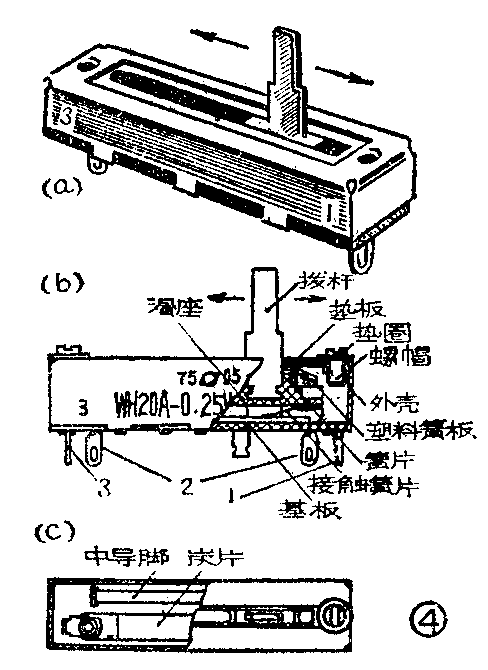

直滑式电位器的型号为WH20A，它是不带开关的。此种电位器用于收音机、电视机作音量、音调及其他调节之用。它是采用直线滑动方式来改变其阻值的，外形及结构如图④所示。它是在基板上面铆装一条碳膜片，碳膜片二端引出二个焊片（3）和（1）。碳膜片旁边装有中导脚。在滑座上方连着拨杆，在拨杆下面装有接触簧片。接触簧片与碳膜片接触，同时又与中导脚接触。中导脚作为电位器活动臂的引出线，它与外壳上的焊片“2”相连接。当推动拨杆时，滑座带着接触簧片在碳膜片上滑动，这样焊片“2”与“1”或“2”与“3”之间阻值就起变化。
直滑式电位器按阻值变化规律分为直线式、指数式、对数式三种，它们的电气性能：直线式电位器的额定功率是0.5瓦，最大工作电压200伏，阻值范围从470～4.7×10\(^{6}\)欧姆；指数式和对数式电位器的额定功率是0.25瓦，最大工作电压150伏，阻值范围从4.7×108～1×10\(^{6}\)欧姆。
直滑式电位器使用时也要注意功率、工作电压不能超过规定值。
直滑式电位器外壳胶木板上共有4个焊片，其中标有“1”的那端焊片为电位器始端，标有“3”的一端为终端见图4（a），中间二只已扭过的焊片为中间活动接点的引出焊片。对于对数式、指数式电位器特别要分清始端与终端，否则装错后达不到预计的效果。（上海无线电十二厂资料室）
