怎样调整中频变压器

在一般业余条件下，总希望用一些简单的工具和方法来调整电子管收音机的中频变压器，使它准确地调谐在465千赫中频频率上，以取得良好的收音效果。

中频变压器（以下简称“中周”）在出厂时都已调在规定的465千赫频率上，但装到收音机里以后，由于底板布线之间存在或大或小的分布电容，以及电子管的极间电容和电源电压高低变化等因素，都会使中频失谐。所以整机装好后还需调整一下中周。

在调中周之前，首先在中波段的低端600千赫附近收听一个电台，例如640千赫中央人民广播电台，调准到电台上。由于准确地调谐到了所接收的电台频率，检波负载电阻上的直流负电压也最大，这时自动增益控制（一般以AGC表示）作用也最大，所以就有一个较大的直流负电压加到调谐指示管6E1的栅极上（见图1），使它的屏极电流减小，从而在屏极电阻R上的电压降减小，屏极电压升高，控制棒上的电压也随之升高，控制棒与荧光屏之间的电位差就小，控制作用就减小，荧光屏的发光面积就大，阴影面积变小。根据这个现象，我们可以通过观察荧光屏发光面积的大小，来判断中周是否调准。

调整的步骤是：先调输出级中周的次级，再调初级，然后调输入级中周的次级，再调其初级，如图2所示。每次调整均按荧光屏面积调到最大，即阴影最小为调准。

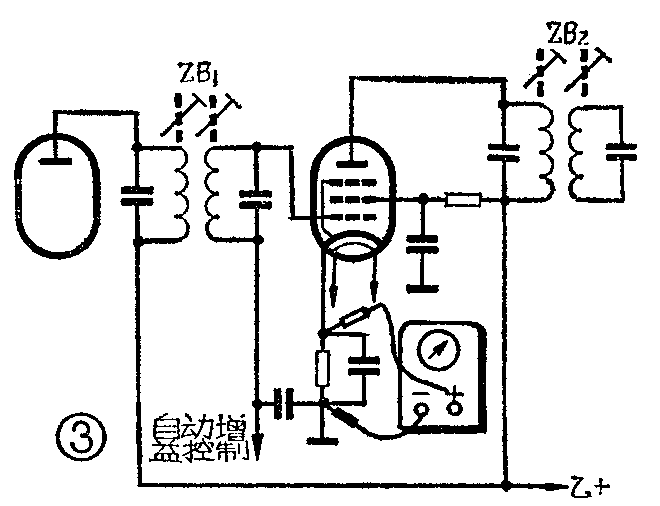

上述自动增益控制作用最强时，中放管6K4栅极上的直流负偏压也最大，使得中放屏流减小，从而在中放阴极电阻（图中表笔所接）R\(_{k}\)上的自生偏压也减小。自生偏压（或叫自给偏压）等于Ia×R\(_{k}\)（Ia是屏流）。R\(_{k}\)不变，Ia减小时，自生偏压也减小。因此，我们可用万用表直流电压25伏档或更小档，如图3所示测量阴极电阻R\(_{k}\)两端的电压降。测量时黑表笔接地端。并按图2的调整步骤调各级中周的磁心，以Rk上的电压调到最小为准，由后至前反复调几次，直到电压指示无法减小为止。

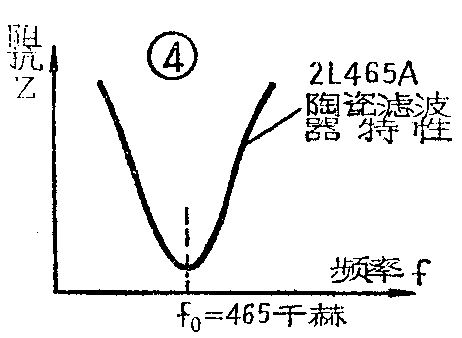

半导体收音机里用的2L465A陶瓷滤波器，对各种频率的阻抗是不同的，在它的谐振频率465千赫时，它所呈现的阻抗最小，见图4。因此，把它接在中放阴极电路，465千赫中频信号的负反馈就小，中放增益大，从而就提高了对465千赫信号的选择能力。这里利用它的选频作用，将它接在中放电路里和上述方法结合起来调中周，就能将中频频率调得更准确。

具体方法是：①将2L465A陶瓷滤波器接入阴极电路代替图3中放管阴极旁路电容（R\(_{k}\)旁并联的）Ck；②按照上述图2的调整步骤，将自生偏压调到最小；②再将阴极旁路电容并联在阴极电阻R\(_{k}\)的两端，看并上时电表的指示或阴影面积是否减小。如不减小，说明各级中周已准确地调在465千赫中频上。如有减小，说明中周是调在了偏离465千赫的频率上，陶瓷滤波器对偏离465千赫的中频有一定阻抗，形成一定的负反馈使增益减小，经检波后取出加到中放管栅极的AGC负压也相应小些，屏流也不是减到最小，从而阴极电阻两端的自生偏压也不是最小。这时并上Ck后，由于C\(_{k}\)对465千赫和465千赫附近的频率来说，阻抗都很小，抵消了陶瓷滤波器的作用，所以阴极自生偏压将进一步减小。遇到这种情况，可稍稍改变本振线圈磁芯的位置，或将双连略为偏调一些（但仍要能听到原来电台的声音），使本振频率适当变化，再按上述①②调整过程进行调整，直到并上电容Ck后，电压表指示或阴影面积不再减小为止，就调准在465千赫上了。

中周是超外式收音机的心脏。中周失谐，就会导致收音机灵敏度降低或选择性变劣，甚至无法收音。因此，在调整中周时必须按一定的步骤进行，不可随便乱调，否则容易调乱。

对于原先装在收音机里被调乱了的中周，可先打开电源开关，让收音机先预热半分钟，然后将音量开关开得稍大一点，就能听到微弱的交流声，这时可用天线尾线擦底板，或用左手拿螺丝起子（手指贴在金属部分）去碰触中放管6K\(_{4}\)的栅极（1脚），一般都能听到咯咯声，同时按图2的步骤，右手拿没有感应作用的起子调输出中周的磁芯（先调次级线圈磁芯，后调初级的）使咯咯声最响。然后用天线尾线擦底板或用螺丝起子去碰触变频管的信号栅（7脚）或双连定片，右手调输入中周的次级线圈、初级线圈的磁芯至咯咯声最响。这时就能收听到电台的播台了。但这时的中频频率只不过是调在和465千赫中频相接近的频率上，然后再按前述方法调准中周。

1．在调整中周之前，应检查收音机变频级是否正常工作，可用螺丝起子去触碰变频管6A2的信号栅（7脚）或双连的定片，如扬声器能发出较大的咯咯声，说明变频级在工作。收到的信号是经变频后送到中放级去的，这时调中周才有意义。如触碰后没有咯咯声，则说明变频级没有工作，中放收到的信号可能不是经差频后的中频，而是外来的高频信号，应排除故障后才能调中周，否则越调越乱。

2.在调中周时，一般可收听信号较弱的低端电台，同时要将天线尾线团起来，使输入信号尽可能小些，这样信号较稳定，调谐时音量大小变化比较明显，易于调准。

3．在调中周的过程中，不能任意变换所收的电台，即不能旋动双连可变电容器。否则先调好的中周和后调好的中周谐振频率将不一致。（上海59中学 毛伊杰）
