谈谈山区电视的接收

随着我国电视广播事业的迅速发展，广大农村，特别是远离电视台的山区农村，也越来越多地使用电视机，收看伟大领袖毛主席的光辉形象和反映国际、国内大好形势的节目。但是由于山区地形起伏，电视信号的传播受到高山的阻挡，使接收到的信号十分微弱。在这种条件下，怎样才能保证满意地接收信号呢？下面就此谈谈我们的体会。

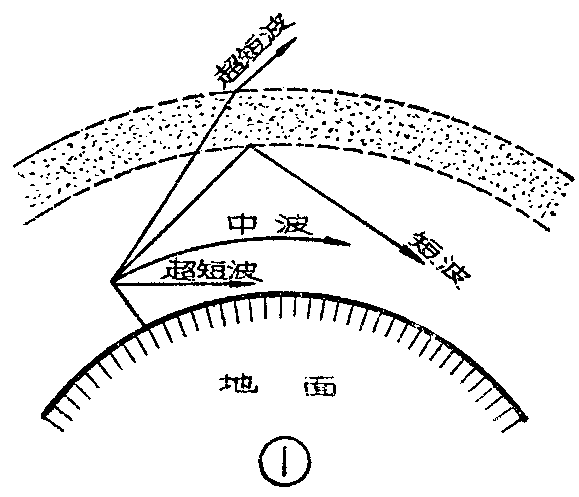

由于电视信号是用超短波来传播，而超短波的传播没有中波那样的绕射能力，也不象短波那样靠电离层反射而远距离传播。它的传播距离只在视限范围之内，如图1。但在山区，地形起伏变化很大，往往距离很近，但因一山之隔，也会收不到电视信号。因此合理选择天线场地是十分重要的。天线场地的具体选择，要视当地情况而定。

1．如果山坡很陡，从山头的天线到山谷里的接收机之间，距离约在100米左右时，可把天线安装在山头上。相当于增加了天线的有效高度。但须注意躲开前面沿电波传播方向上的山峰。

2.若接收的地点是在山谷之中，但有一块开阔地，当天线到电视机的距离不超过200米左右时，可把天线架设在开阔地上。

3．若接收点是在群山环抱的山谷里，周围也没有开阔的地方，从山顶到山谷接收点的距离超过150米时，由于天线接收到的信号被高频传输电缆所损耗，至使送到电视机的信号很微弱，图象收看不好。这时可把天线架在朝向电视发射天线一面的山坡上，再增加一只超高频放大器，以便把接收到（约几微伏至十几微伏左右）的微弱信号，放大到二百微伏左右，使电视机正常工作。

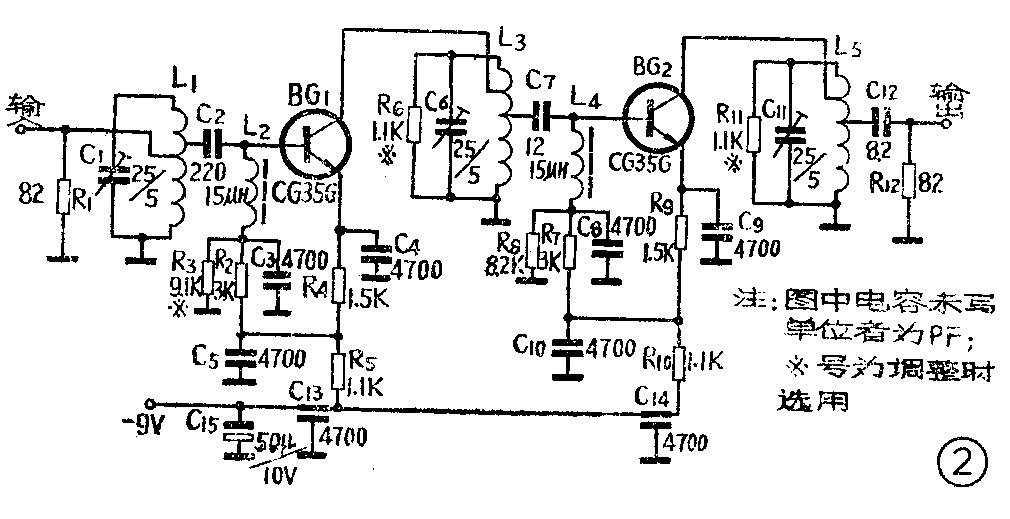

超高频晶体管放大器电路如图2，为一两管三级单调谐式超高频放大器。为了接收微弱的电视信号并获得最大的信号噪音比，以提高图象的清晰度，晶体管BG\(_{1}\)和BG2均采用低噪声三极管如CG35G或3DG30等，其特征频率f\(_{T}\)≥ 400MHz，噪声系数NF≤2～3db。也可选用2G910，它的f\(_{T}\)=600MHz， NF=3db。BG\(_{1}\)、BG2两只三极管的静态工作电流I\(_{c1}\)、Ic2分别选为0.8mA和1mA。

为了保证放大器有足够的通频带，采用参差调谐的方法调谐三个单谐振回路。以第四频道为例，其中L\(_{1}\)C1调谐在76MHz；L\(_{3}\)C3调谐在78MHz；L\(_{5}\)C5调谐在82MHz。同时，在BG\(_{1}\)和BG2两管的集电极回路各并联了一只电阻，以降低回路Q值，保证所需带宽。其电阻阻值可在 910Ω至 1.5K之间选择。因为阻值太小时谐振回路通带虽然加宽，但放大倍数却下降太多；阻值太大放大倍数虽增大，但谐振回路带宽变窄，因此需在兼顾通带和增益的情况下选择阻值。

元件的制作和选择：以第四电视频道为例，L\(_{1}\)、L3、L\(_{5}\)三个电感用直径1mm的漆包线，绕成直径10mm的空心线圈，紧绕8圈左右，抽头位置见图3。L2、L\(_{4}\)为色码电感，作为BG1、BG\(_{2}\)管的基极负载。其规格型号为LX－1－6B－15μh。市场上可买到。如买不到可把C3、C\(_{8}\)去掉，再把L2、L\(_{4}\)所在位置短路。 L1、C\(_{6}\)、C11为25／5PF小型瓷质半可变电容器。当选择耦合电容、去耦电容、旁路电容时，应注意电容器的寄生电感量不能太大。本电路均选陶瓷电容器。图2中C\(_{2}\)的容量不宜过小，否则在放大器的输入部分对信号损失大。而电容L12不宜过大，否则会使BG\(_{2}\)集电极回路的谐振阻抗降低，放大倍数严重下降。所有4700PF去耦、旁路电容，除采用瓷质电容外，最好采用穿心电容。为了减小寄生电容引起的耦合，各元件体积尽量选用小的，接线应尽量短，以免引起自激振荡。

电阻R\(_{1}\)、R12为防止二次反射而加的匹配电阻，当使用对称扁馈线时，其阻值选330Ω，若用75Ω高频电缆时，阻值选82Ω。

电路焊接时要尽量避免虚焊，接地点尽可能集中。

由于各地电视频道都不同，需要改变谐振频率，可把L\(_{1}\)、L3、L\(_{5}\)的圈数作适当增减，然后调整C1、C\(_{6}\)、C11即可满足要求。

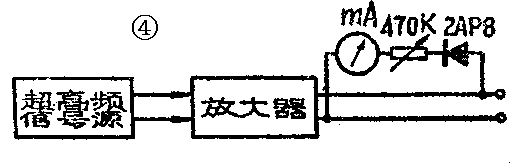

频率特性的调测：如果有超高频信号源，可按图4连线。此时，是利用被放大后的信号的直流分量变化来表示频率特性的相应变化。

频率特性测试的最好方法是用扫频仪，连线方法见图5a，工作在第四频道的放大器，其频率特性曲线见图5b。为了确保图象清晰度，可把谐振回路的中心频率调到低于频道中心频率1MHz左右。调整时必须用无感起子（如用牙刷把锉成起子），否则会造成错觉。

若无上述仪器，只好在有电视广播时进行调整，反复调整三个谐振回路，直到图象清晰，没有重影和镶边，伴音大小合适而且不失真为止。

本电路放大倍数可达24db左右约15倍。可将十多微伏数量级的信号电压放大到二百微伏左右。

电源供给：本电路采用9V电池，若用一号电池六节，可使用一年左右。也可用9V蓄电池代替。电源到放大器可加一开关来控制电源的通断。注意电源极性切勿接反，否则烧坏管子。

为了保证满意地收看电视节目，除采用超高频晶体管放大器外，架设高增益天线也很重要。在山区，以采用双层五单元天线为宜。以水平半波振子天线的增益为1来计算，五单元天线增益约为2.7，而双层五单元天线增益可达3.5～4。关于五单元天线的尺寸及结构，已有介绍，这里只列出（两层天线与到接收机的引下电缆之间的）匹配电缆段的尺寸。第一种方法如图6，其尺寸见表1。图中，L\(_{4}\)为50Ω高频电缆， L3末端心线与编织层（外导体）相接（即末端短路）。除L\(_{4}\)外，其余电缆段均为75Ω高频电缆。第二种方法如图7，各电缆段的尺寸见表2，图中各段电缆均为75Ω高频电缆。表1、表2是当两层天线的距离为λ/2时的数据，若层间距离为λ（即波长）时，则L2的数据须加倍，其他数据不变。这时天线增益可提高20％左右。在连接天线匹配电缆段时，须使L\(_{2}\)与两层的有源折合振子间同相连接，即L2与两层振子的连接点都在同一侧或右边（如图），或左边。否则天线不能接收。另外有源振子的开口方向也必须相对应。天线用的材料及应注意的问题是:

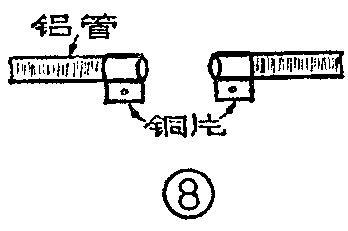

1．天线材料最好选用直径为10～20mm的铜管或铝管。因为铝管不好焊接，可选用薄铜片将折合振子的两引线端（开口端）夹紧，用螺丝固定后，再在铜片上焊接引下电缆如图8。如果无上述天线材料，可用同样直径的铁管代替，但因铁管较重，需使天线的支撑架牢固。

2．制作折合振子时，可把铜或铝管先装入干砂子，然后加热弯曲，以保证管子的弯曲部分不变形。

3．超高频晶体管放大器，要安装在距离地面约两米左右的天线杆上。以保证天线接收到的信号，立即被放大后再送到电视机。否则也会影响接收质量。

4．木质天线杆，一定要安装避雷针，以防雷电击穿两只晶体三极管。可用8号铁丝，在天线顶部绕成直径5厘米、长20厘米的螺旋管，再向上伸长50～80厘米左右作为避雷针，铁丝下端埋入地下，约1.2米深以下即可。（青岭）
