现以英雄228—1型电视机为例介绍以下几种常见故障检修方法。
一、无光栅，能收到电视伴音

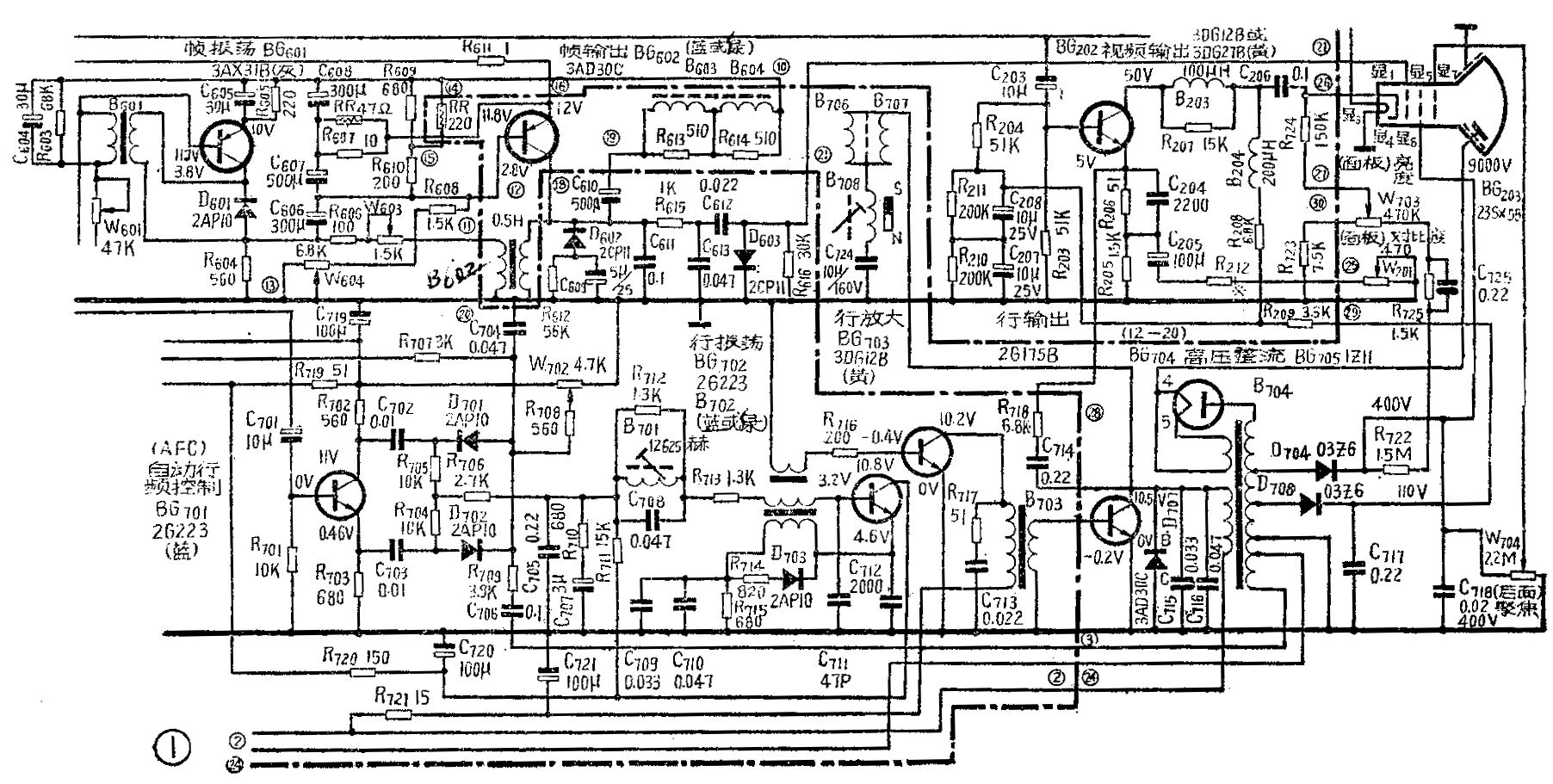

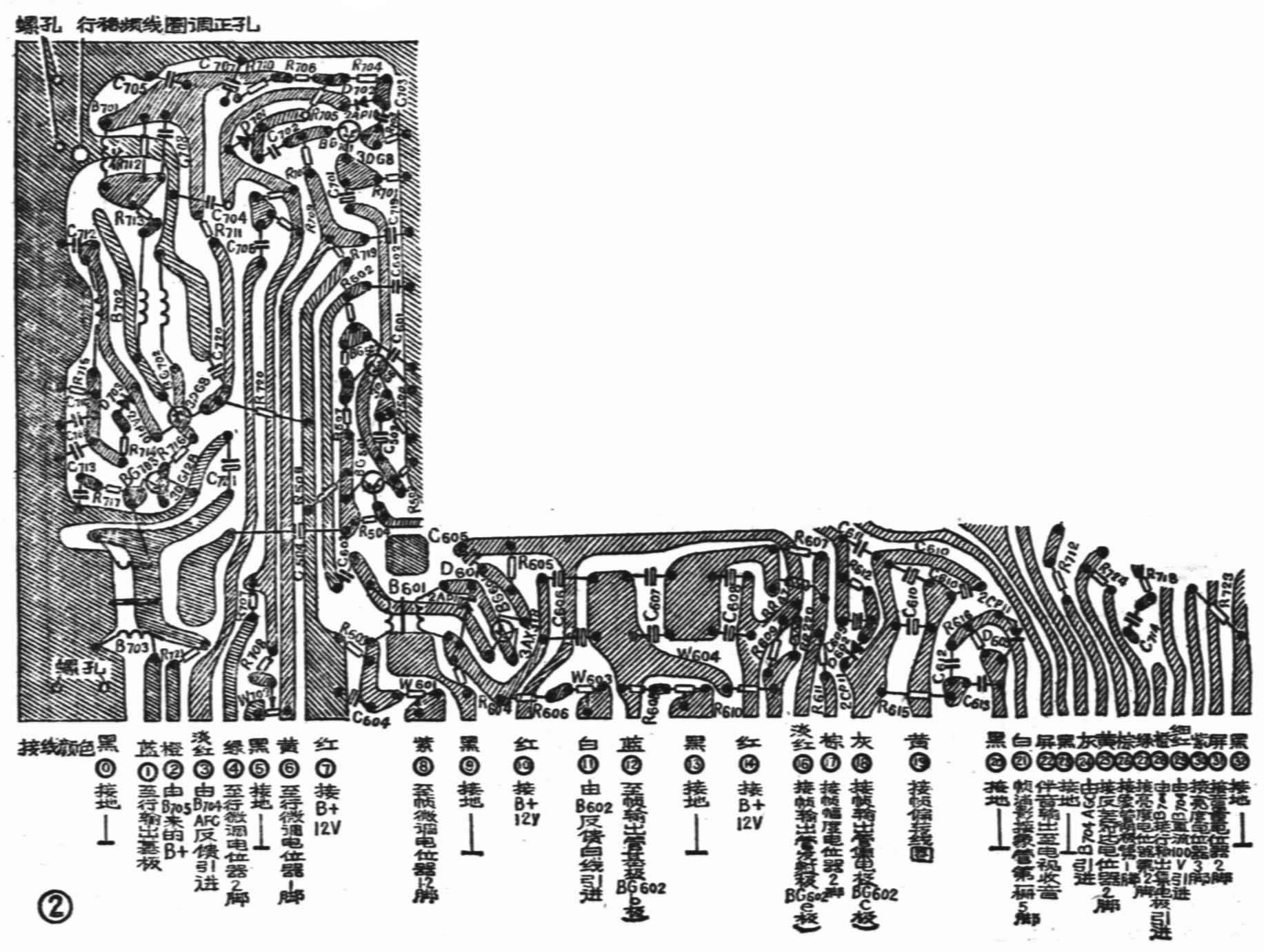

这类故障发生的机会是比较多的。故障部位一般是在扫描电路、显象管及显象管电路。可用下列方法进行检查，参看电路图及印刷板图（图1、2）。
1．首先检查显象管灯丝亮不亮。在12V电源正常的情况下，如不亮，应测量显象管“3”“4”脚之间是否有12V电压。如没有12V电压，可拨下管座测量显象管灯丝直流电阻，正常值约为20Ω左右。若阻值过大，说明显象管灯丝已坏。如阻值正常，可能是管座接触不良或灯丝引线断。
2．检查显象管各极电压是否正常，显象管是否损坏？
（1）可先测量加速极电压400V是否正常？如无400V电压，可测量视放100V电压是否正常（这两个电压都可以在行输出变压器印刷板上测得）？如果100V电压正常，而400V电压没有或很低，则故障是在400V整流电路。例如：行输出变压器400V引出线断，400V整流二极管D704（2DG－G或03Z6）坏，滤波电容击穿等。如400V电压正常，可继续进行下面的检查。
（2）检查显象管阴极电位是否正常？
调节亮度电位器，显象管阴极电压应能在数V到90V左右之间变化。如阴极直流电位不能减低，会造成无光栅。可能是电阻R\(_{723}\)开路或阻值变大，使显象管阴极电压过高所致。
（3）检查显象管第三阳极电压是否正常?
对于用1Z11电子管作高压整流的机器，可先查看1Z11灯丝亮不亮？如不亮就不会有9000V高压，应查找不亮的原因（如1Z11管坏等)。如1Z11灯丝是亮的，对高压是否正常还有怀疑，一般应用高压表进行测量。若无高压表，可用绝缘良好的螺丝刀（不用接地），去接近1Z11的屏帽，此时应能看到紫色短弧光，这说明有脉冲高压输出。如果1Z11灯丝亮，而且1Z11管内又无紫辉光等漏气的现象，一般情况下高压应是正常的。若还怀疑高压有问题，可换1Z11管试验。
对于用硅柱整流器的高压整流电路，更不能用拉弧放电的方法检查，否则硅柱易击穿。
（4）检查显象管栅极，如有很大的负电压，这也会使显象管截止而无光。
（5）如显象管各极电压值均正常，而无光，一般是显象管损坏造成。常见有两种情况：一是显象管阴极发射效率已降到很低，发射电流很小，亮度很小，甚至无光。可在阴极电路串联电流表测量阴极电流亮度开大时，一般应在30～40μA以上（也可以测电阻R\(_{724}\)上电压后换算出电流）；另一种情况是显象管磁极或漏气。
3．测量400V、100V电压可以做为判断故障的分界线。
如 400V、100V电压正常（或其中之一正常），故障一般在显象管及显象管电路。如 400V、100V都没有，故障一般在行扫描部分。这时可用下列步骤进行检查，以确定故障究竟是发生在行振荡、行推动或行输出哪一部分。

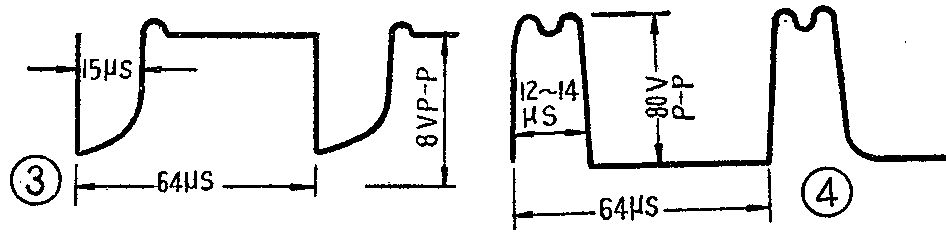

（1）如有示波器，一般可先测量行输出管基极波形，正常波形如图3。波形正常说明行振荡及行推动级工作均正常。在无示波器的情况下，也可用万用表测量行输出管基极电压。前级工作正常时基极电压一般均为-0.2V。如基极无负压说明行输出级无输入信号，前级有故障。
若基极输入信号波形正常而无光栅，故障就在输出级。检查时可先测量行输出管集电极电压（约11V左右）。如无电压，可能是高压包初级线圈断线或脱焊。如有直流电压，可测量行输出管集电极波形，正常波形应如图4所示。如无波形或波形不正常，一般是行输出管损坏，也可能是逆程电容C\(_{715}\)， C716开路或损坏，阻尼管D\(_{7}\)07损坏或高压包内有短路。如行输出集电极波形正常而无光栅，应检查高压线圈是否断线。可测量其直流电阻：0～110V绕组约为20Ω；0～400V绕组约 80Ω；0～9000V绕组约1200Ω。
（2）如行输出管基极无波形，应逐级检查行推动级和行振荡级。

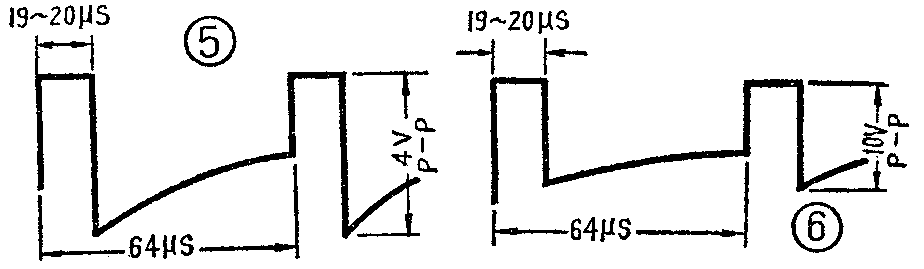

可测量行推动级基极波形，正常波形应如图5所示。也可用万用表测量基极电压，有输入信号时基极约有-0.4V左右的偏压。
如输入波形正常，说明故障在行推动级。一般行推动管BG\(_{7}\)03损坏的可能性较大。若行推动管未坏，可检查推动变压器是否损坏。
如行推动管基极无波形，说明行振荡级有故障，可测行振荡管发射极波形，正常波形如图6。波形正常，说明行振荡工作正常，只是行振荡变压器耦合到推动级的绕组线圈断或接头脱焊，或R\(_{716}\)脱焊。若无波形或波形不正常，说明行振荡级停振或工作不正常。在无示波器时，也可用万用表判断是否起振。如振荡正常，BG702管基极直流电压低于发射极电压（约相差1.2V上下），与NPN型晶体管一般偏置情况相反。如基极电压高于发射极电压说明停振了。造成停振原因可能有：
A.行振荡管坏的可能较大，可测量各极电压值，各极电压正常值； E—3.1V： B—1.6V； C－11V。
B.行振荡变压器坏，如断线、虚焊或匝间短路等。
C．其它元件开路或短路也会造成停振，但可能性较小。例如电阻R\(_{715}\)、R706、 R\(_{713}\)开路，电容C709、C\(_{71}\)0、C712、C\(_{7}\)05，C707短路等均能造成停振。

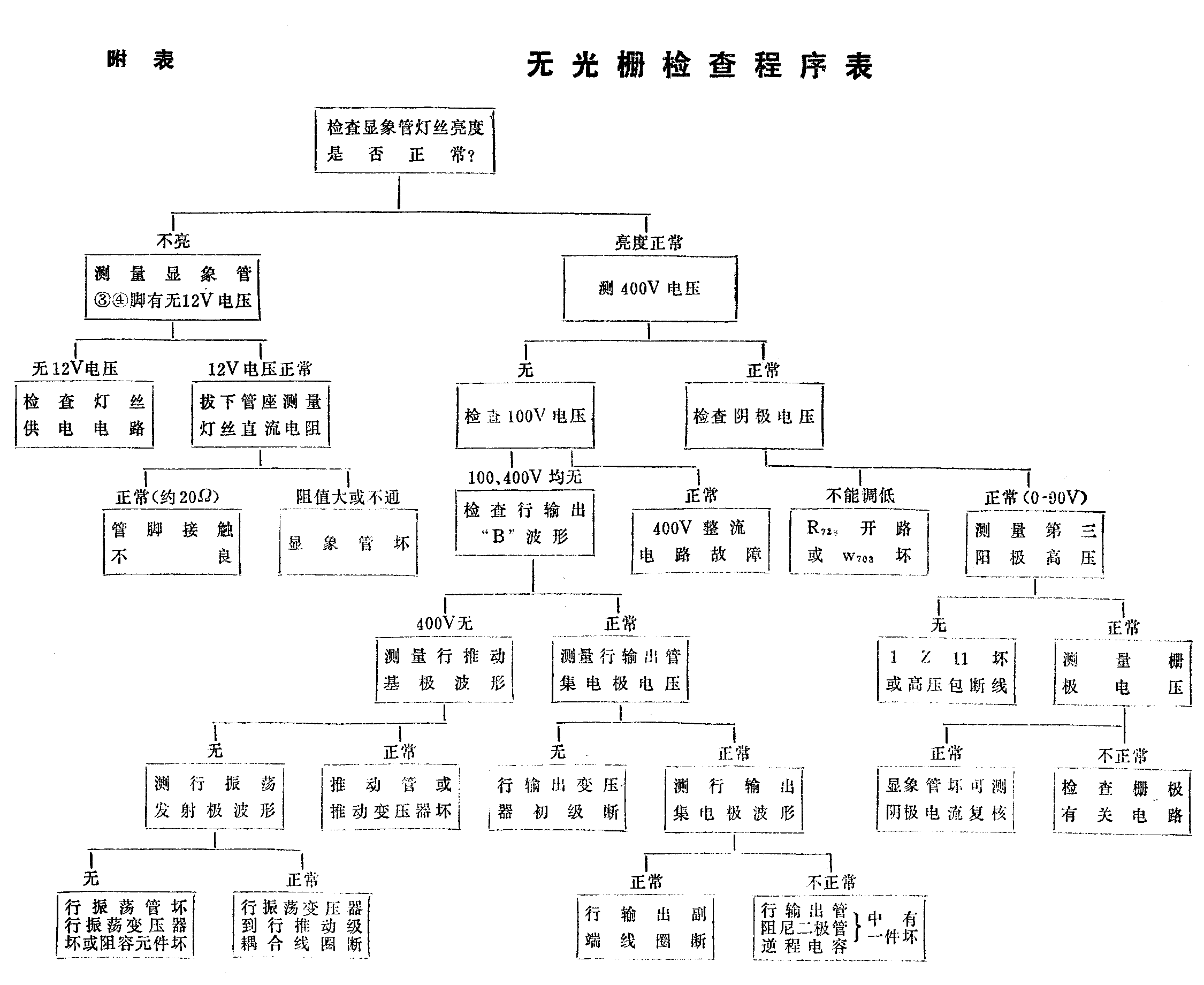

经上述各项检查修理以后，行扫描部分的故障可以排除，光栅可恢复正常。为了便于熟悉上述检查程序，列表如附表。
二、只有一条水平亮线
有水平亮线，说明显象管各极电压和行扫描部分工作正常，故障是在帧扫描部分。为避免损坏显象管，检修中应将亮度减小。由于帧振荡部分损坏可能性大一些，可以先检查振荡级。

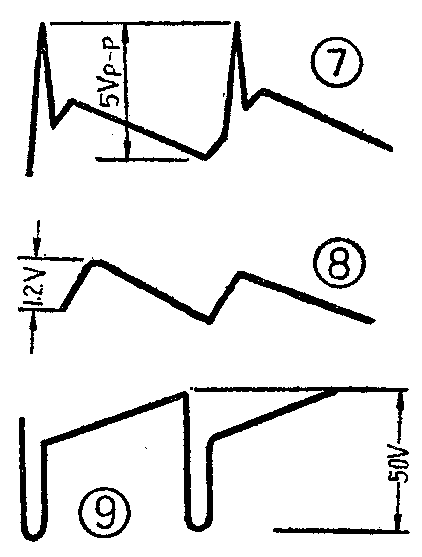

1．可用示波器检查帧振荡管集电极波形，正常波形应如图7所示。如无这样的波形，说明帧振荡停振。造成故障的原因，以帧振荡变压器损坏的可能性较大，因为导线较细。其次为帧振荡管损坏。其它元件损坏也可以引起帧振荡停振，如帧频微调电位器W\(_{6}\)01接触不良，C604、C\(_{6}\)05干涸容量消失，二极管D601被击穿或电阻R\(_{6}\)05、R603脱焊等。有时元件短路也会引起停振，如C\(_{6}\)06、C607与W\(_{6}\)03、W604相碰。
2.如帧振荡波形正常，故障发生在帧输出级。检查帧输出级故障，可先测量输出管基极波形，正常波形应如图8，再测量集电极波形，正常波形如图9。若无帧输出波形，一般是帧输出管坏。其它，如帧幅电位器接线断，热敏电阻对地短路，帧输出变压器B\(_{6}\)02初级绕组或引线断等也会造成无帧输出。
3．如帧输出管集电极波形正常，而无帧扫描，就应检查编转线圈是否开路或内部断线。电容C\(_{61}\)0是否开路或失去容量。
三、只有一条垂直亮线
只有一条垂直亮线，说明行扫描部分有故障，但与无光栅的行扫描故障不同。因为有垂直亮线，说明显象管上各极电压都正常，也说明了行振荡、行推动、行输出等各部分也正常，否则不可能有显象管各极电压。所以这种故障只可能发生在偏转线圈的支路中。这一支路只有三个元件即行编转线圈、调线性线圈B\(_{7}\)08及S形校正电容C724。若其中之一开路即可导致无行偏转电流。这三个元件中C\(_{724}\)开路的可能性较大。有时C724并非完全开路，而是容量减小，此时屏幕上会出现一条有一定宽度的亮带。有时用万用表检查C\(_{724}\)，在直流下充放电情况基本正常，但装在电路中不能正常工作，这是C724高频性能不好，应换一电容试验。
行偏转线圈完全断路的可能性不大，因是多股线并绕的，但有可能是其中某一股断或开焊，这时会出现行幅不足。调线性线圈的漆包线较粗，断线的可能性很小。但这两个元件与外电路脱焊是可能的，若调换C\(_{724}\)无效时，应检查是否有脱焊的地方。
四、光栅有暗角或光栅位置不对

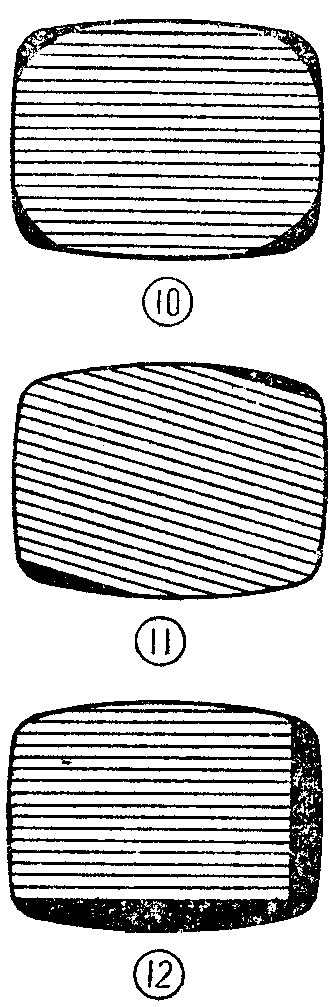

1．光栅有暗角如图10所示。出厂调整合格的机器，光栅出现暗角，一般是偏转线圈位置后移了，未贴紧显象管锥体部分。只要向前推紧，暗角就可消失。如调换新显象管后出现暗角，调整偏转线圈无效，是显象管本身质量问题。
2．光栅倾斜如图11。这是由于偏转线圈松动歪斜造成，旋正即可。
3．光栅中心位置不对如图12。这是由于中心调节磁环位置改变，可重新调整。
五、光栅暗淡
光栅暗淡一般是因显象管衰老及其各极电压不正确两方面原因造成。可先检查各极电压。如各极电压正常就应检查显象管是否衰老。
显象管各极电压检查的要求，前面“无光栅”故障的检修中已谈过了。但有一点未提到，就是如果400V滤波电容（C\(_{718}\)）开路或漏电，会使400V电压降低，例如降低到240V左右，光栅会出现一边暗另一边亮的情况（左边亮右边暗）。
如显象管各极电压正常，但光栅很暗，说明显象管损坏。主要是阴极发射效率降低，电子流小，造成光栅暗。可通过测量阴极电流来鉴定。一般正常的显象管的阴极电流，在调节亮度电位器时，应能认10μA变化到70～80μA或更大一些。如电流小（10μA以下)说明显象管已衰老。有时测量阴极电流值正常或较大，也有可能光栅暗淡，这是显象管内部漏气或电极之间短路造成。
高压线圈断线，引起高压变低也会使光栅暗。
六、光栅太亮，亮度失控
光栅太亮是由于阴极上直流正电压太低所造成。正常情况下，调节亮度电位器，阴极正电压应能从数伏到90伏之间变化。造成这种故障一般有两种可能：
1．阴极直流偏压供给电路有故障，使阴极上无正电压，如R\(_{722}\)、电阻（1.5M）开路，W703（470K）电位器接触不良， R\(_{725}\)、R724电阻开路等。
2.显象管阴极与灯丝之间短路或漏电，使阴极通地，造成阴极无正电压或正电压很低。此时，调节亮度电位器无效（亮度失控）。
测量显象管阴极与灯丝之间的绝缘情况，应在热状态下进行，因为有时灯丝与阴极之间只是在热状态下才短路，而冷却后仍然正常。
七、水平扫描幅度不足
常见有下列五方面原因：
1.12V电压低，可能是由于调整不当或电源部分有故障或电流过大造成。12V电压不足，往往也使帧幅不足，光栅变暗。
2．逆程电容C\(_{716}\)、C716部分开路或容量减小，使逆程时间明显变短，使第三阳极高压升高，电子束运动速度加快，偏转灵敏度降低，使行幅不足。可测量400V电压或行输出管集电极波形的逆程时间，此时光栅变亮。
3．行偏转电路有故障，常见为S形校正电容C\(_{724}\)容量减小，有时行偏转线圈中会发生局部短路或其中一股或几股开路，行线性调节线圈磁钢跌落或退磁。
4.行输出管或阻尼管性能变化，β值下降，饱和压降增加使扫描电流减小。
5．由于电路调整不当造成。例如行频调节过高，行线性调节磁钢过于调出，偏转线圈未贴等等。
八、垂直扫描幅度不足
产生的原因可能有以下三点：
1．帧输出管放大性能下降，集电极输出波形的幅度达不到要求，使帧偏转电流小。可检查帧输出管集电极波形及其放大性能。
2．帧输出管工作点调节不当，可重新调节帧幅电位器W\(_{6}\)05，线性电位器W604，如调节无效应检查帧输出管偏置电路元件有无损坏。例如帧幅电位器W\(_{6}\)05接触是否良好，R811阻值是否增大， W\(_{6}\)04是否接触良好，可由测量帧输出管各极电压值是否正常确定。
3．帧偏转电路中的电容C\(_{61}\)0容量变小。（上海国光口琴厂 黑龙江商业学校电视机维修专业）
