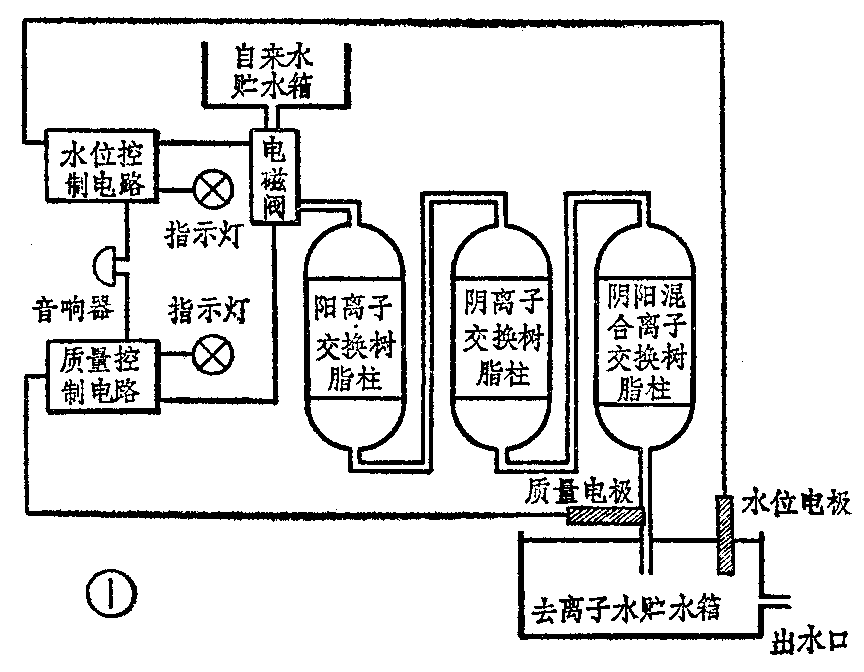

在邮电企业和电子工业中经常要用去离子水，去离子水是应用离子交换树脂的特性，将自来水（或其他水）中的有害离子去除，成为高纯度水。在去离子水的生产过程中，因为离子交换树脂用到一定程度后，出水的质量会逐渐下降，直至不能使用，此时离子交换树脂必须进行再生处理才能恢复其交换能力，因此工作人员要经常测量去离子水的质量情况，同时还要观察贮水箱内水位的变化情况。我们根据生产上的需要，制成了能自动控制去离子水的质量和水位的装置，减轻了劳动强度，提高了质量控制的准确性和确保安全放水。图1是去离子水流程和自动控制器方框图。

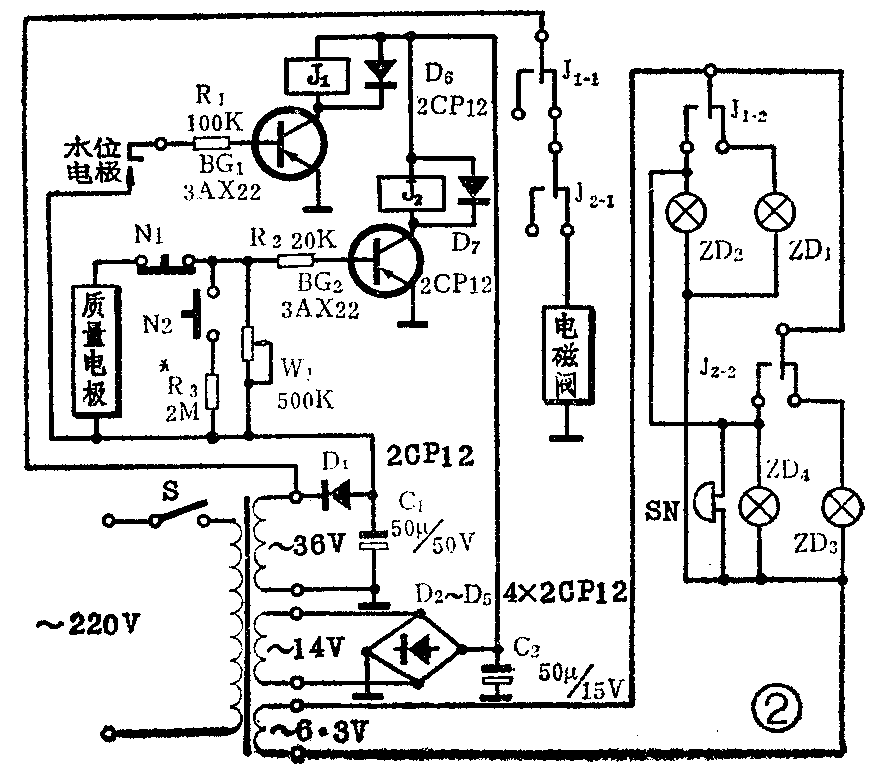

自动控制器主要由水位控制电路、质量控制电路和执行机构——电磁阀组成。电路图见图2。在正常情况下，工作人员只需按下电源开关S，36伏交流电源经J\(_{1－1}\)、J2－1常闭接点，将电磁阀线圈电源接通，驱动电磁阀，自来水通过电磁阀进入离子交换树脂柱。当贮水箱内去离子水升到预定高度时，水位电极相接触， BG\(_{1}\)基极电位变负，BG1导通，继电器J\(_{1}\)动作，接点J1-1将电磁阀电源断开，停止进水，同时熄灭绿指示灯ZD\(_{1}\)，红指示灯ZD2亮，并驱动音响器SN发出告警信号。如果水位下降，水位电极断开，继电器J\(_{1}\)释放，接通电磁阀电源，自来水又可以放进来，同时解除告警信号。因此就可以将水位限制在电极所规定的范围内。
水位电极见图3。在贮水箱内放一根长约为箱深一半的硬塑料管，一端固定在箱顶板上，塑料管里放一只塑料空瓶，在塑料瓶口上用粘胶剂粘上一圆薄铜片，塑料瓶起浮子的作用，随着水位的升降，能在硬塑料管内自由上下浮动。圆铜片作为电极的一端，用一根较细的塑料导线引出，电极的另一端是一根铜条，放在贮水箱内一定高度。
去离子水的质量指标主要是用测量水的电阻率来判断。质量电极采用上海第二分析仪器厂生产的260型光亮电极，极片是铂金的，专为测量液体电阻率用的。质量控制电路的工作原理和水位控制电路一样。电路中电阻R\(_{3}\)的数值应根据本单位使用要求来决定，它的数值应等于去离子水质量规定指标值下限。质量控制电路使用之前应先进行调整：将电钮N2按下，即把电阻R\(_{3}\)与电位器W1并联，然后将电钮N\(_{1}\)放开，即把质量电极与质量控制电路分离，调节电位器W1使继电器J\(_{2}\)刚动作（以指示灯ZD4刚亮为准），然后使电钮N\(_{2}\)、N1恢复常态，即能开始工作。例如在正常情况下，去离子水的电阻率大于4兆欧·厘米，取R\(_{3}\)=2兆欧，此时BG2虽有基极电流和集电极电流，但不足以使J\(_{2}\)动作，只有当去离子水的质量下降到2兆欧·厘米时，继电器J2才动作。此时就需要将离子交换树脂进行再生处理了。
电磁阀采用上海恒温控制器厂产品DF－8型，继电器用JRXB—1型小型继电器内阻1250欧。（徐玉麒）
