自制显象管插座

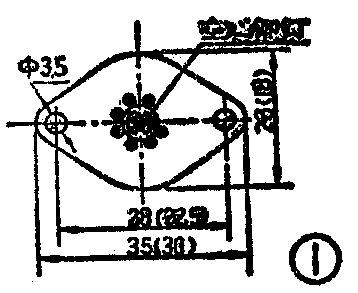

用一只胶纸板式小型七脚电子管插座（图1），做9寸或12寸显象管的插座，这对自制简易电视机的同志来说，是个很方便的做法。

制作的步骤是：①将管座的两个固定孔用螺丝钉旋紧或用铆钉固紧；②用起子把中心铆钉撬开拆下来；③将管座正面朝下，为防止打孔时损坏管座，可在管座下面垫一块薄板，并在原中心打一个略大于显象管排气管的圆孔。这样，插座就制成了。制作时应注意所打孔的中心尽量不要偏离原中心，圆孔直径的选择范围从φ5～φ6即可（见图2），这样可以很方便地插上和拔下管子。（刘骁）
