三、元器件选用
1．三极管的搭配：（见上期本文附表1）
2．检波二极管D\(_{2}\)、D3：要求正向电阻＜1.7千欧；反向电阻＞150千欧。
3．稳压二极管D\(_{1}\)：要求正向电阻＜10千欧；反向电阻＞500千欧；稳压范围0.7～0.85伏。
4．输入线圈：线圈L\(_{3}\)、L1、L\(_{2}\)的圈数分别为6、67、6圈。各绕组间间隔均为3毫米，用7×φ0.07毫米丝包线在φ11毫米的纸管上顺向密绕。磁棒用MX－400－Y10×120。当线圈位置在距磁棒一端10毫米处时，空载Q＞150，电感量为0.33～0.38毫亨。
5．中周、中振线圈：（见上期本文表2）。
6．输入变压器：初级l～2用φ0.12漆包线绕1600圈；次级3～4～5用φ0.09漆包线绕2×800圈（双线并绕）。铁心用D42硅钢片，截面积5×7毫米\(^{2}\)。
7．输出变压器（自耦式）：铁心采用D42硅钢片，截面积5×7毫米\(^{2}\)。全部用0.38毫米漆包线双线并绕，其各绕组圈数为2～1、1～3为82×2圈；4～2、3～5为56×2圈。
四、故障检修
这里先将7015A型机在正常工作时的部分数据列出，供检修时对照参考。
1．电压电流检查：检查收音机故障，应先作一次仔细的直观检查，对照电原理图和印刷电路图，检查元器件有无明显损坏、互碰短路，有无断头、脱焊、接触不良，经检查处理明显故障后方可加电试听或检测。本机实测各点电压、电流数据应与表3所列数据基本相符，误差在±10％以内可视为正常。
当电源电压为1.5伏、D\(_{1}\)两端电压在0.7～0.85伏时，整机无信号电流约20毫安。

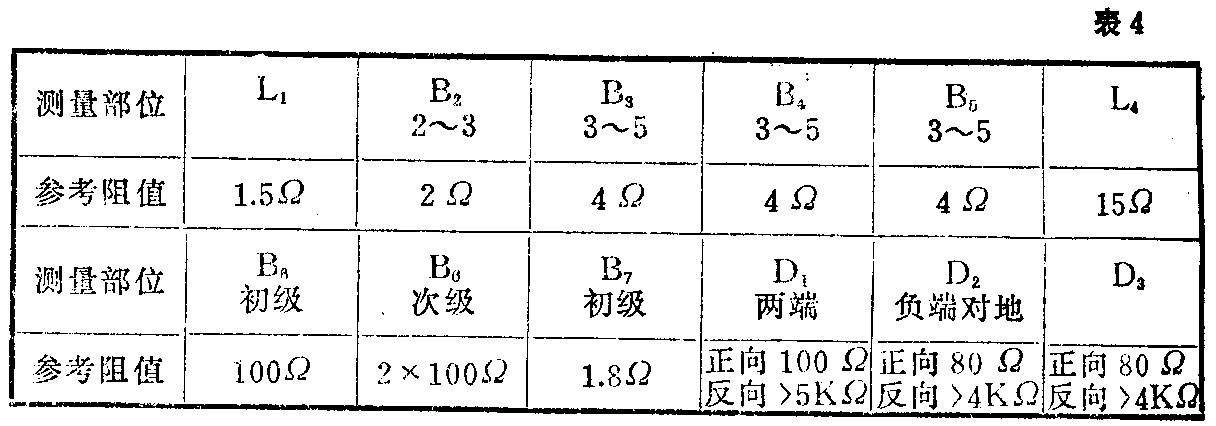

2．电阻值检查：对元器件进行电阻检查，以确定元器件是否开路、短路、失效，无需将元器件取下而直接在电路板上测量，简便有效。测量时万用表置于R×1或R×10档。测得结果应与表4数据相符，相差±10％可视为正常。
1.5伏机除了具有与其他收音机相同的一般故障外，还有它特有的故障。这里着重谈一下本机常见的特殊故障和修理办法。
1.稳压管D\(_{1}\)开路或失效：
故障现象：收音机出现“咕、咕……”叫声或啸叫声。
检修方法：根据这种现象，基本上可以判定故障部位在D\(_{1}\)。用万用表测D1两端电压，正常情况下，负端对地电压是0.7～0.85伏，如高到1.1伏以上，可以判定是D\(_{1}\)管内开路、管腿虚焊。这样除了不能起稳压作用外，更严重的是使前四级管子的偏流过大而导致严重自激，同时由于自动增益控制电流过大而使第一中放管截止。一中放载止后，二中放无输出，AGC电流消失，使得一中放又恢复工作，但不可能稳定下来，很快又进入截止状态，然后又重复上述过程，使收音机发出上述叫声。如是D1虚焊引起的，应重焊好。如D\(_{1}\)损坏，应更换一个同类型硅二极管，也可用3DG型硅三极管接成二极管代用。更换后应检查是否稳压在0.7～0.85伏内，同时应检查并调整BG1、BG\(_{2}\)、BG3、BG\(_{4}\)的直流工作状态，使符合原技术要求。
2.电感L\(_{4}\)开路：电感L4的作用是将检波后的音频信号加到第二中放管BG\(_{3}\)的基极进行来复低放的信号通路，而对检波后的残余中频却有很好的抑制作用；同时也为了防止陶瓷滤波器2L465A通过C15被短路而降低选择性。
故障现象：有两种情况。①由于信号通路被切断，听不到信号的声音，但碰触声及噪声和正常的机器一样，因为这些噪声可以不通过检波和来复低放。由于电路各级工作状态是正常的，AGC照常起作用，所以在调台时可听出噪声在不同位置上是变化的，在强台的位置噪声很小，无电台和弱电台的位置上噪声大。②虽能收到几个强电台信号，但声音不大，这是因为某些机器中放增益较高，当强信号时，二中放管动态工作点落入非线性区而造成三极管检波，音频在负载R\(_{11}\)上取得，在调台过程中往往可以听到较大的声音，但稳定不住。
检修方法：如发现上述现象而检查各级工作电流电压都是正常的，可用万用表（R×1档）测L\(_{4}\)两端电阻值，应在15欧左右，如远大于这个值就可判定L4开路。L\(_{4}\)短路时无以上现象。进一步检查若非L4引线虚焊，就需要更换。如果手头没有此件，可自制或用30～100欧电阻代替，甚至直接短路仍可收听。
3．本机振荡停振：
故障现象：发现低端（例如1000千赫以下）无台，收音机降压特性不好，电池电压略降低就收不到台，以及时响时不响等现象。
检修方法：这是半导体收音机常见故障之一，在电池用旧以后尤其容易发生，对低电压收音机来说，停振更为突出。
在生产中我们采取的预防措施是：基极稳压，变频管BG\(_{1}\)集电极电流Ic1控制在0.4～0.45毫安范围内，通常测发射极电阻R\(_{3}\)两端电压为0.2～0.25伏。当稳压管D1的稳压低于0.7伏、变频管BG\(_{1}\)的输入阻抗hie高于5千欧，集电极电流I\(_{c1}\)小于0.35毫安（即发射极电压低于0.15伏），就容易停振。检查是否停振的方法，除了从上述现象判断外，还可以用万用表测变频管发射极直流电压，将振荡回路的线圈B2的2～3端短路或将双连的振荡回路可变电容C\(_{8}\)短路时，如果电压值变化明显，说明振荡正常，如果电压值较低且基本不变，则说明已经停振。停振原因多半是集电极电流Ic1小于0.35毫安。只要调整R\(_{1}\)使Ic1合适，即可排除。如果R\(_{1}\)即使调到2千欧以下Ic1仍达不到要求，则可能是管子的输入阻抗h\(_{ie}\)高于5千欧。当Ic1正常仍不起振时，则应检查C\(_{6}\)是否开路、中振B2有无开路或Q值是否低于80、拉线电容C\(_{7}\)的拉出线是否与C6引线相碰等。这些都可能引起停振。（北京东风电视机厂）
