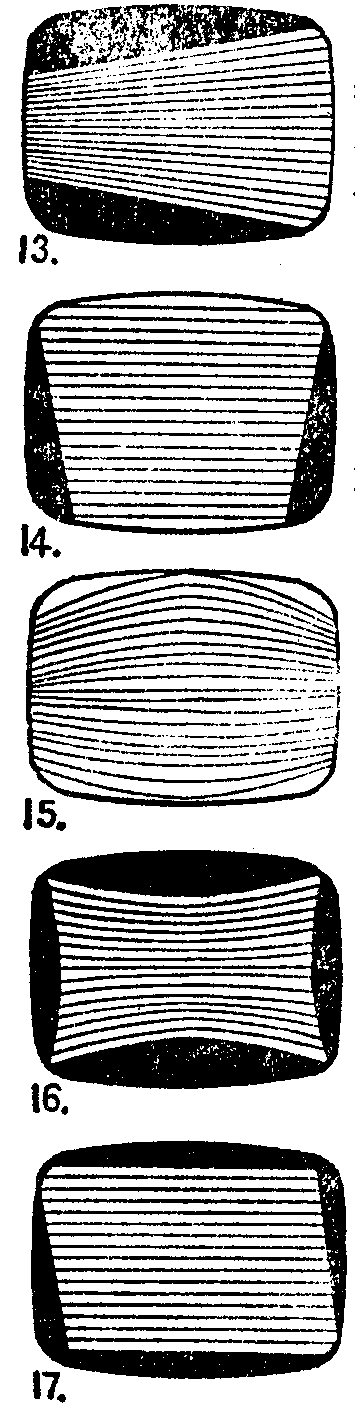

十、光栅几何失真（分别见图13～17）。
图13是由于场偏转线圈有一组局部短路。图14是由于行偏转线圈有一组局部短路。图15是由于偏转线圈绕制时导线过于集中。图16是由于偏转线圈绕制时导线过于分散。图17是场、行偏转线圈安装不垂直所致。另外，如显象管附近有外加磁场干扰，也会引起光栅几何失真。

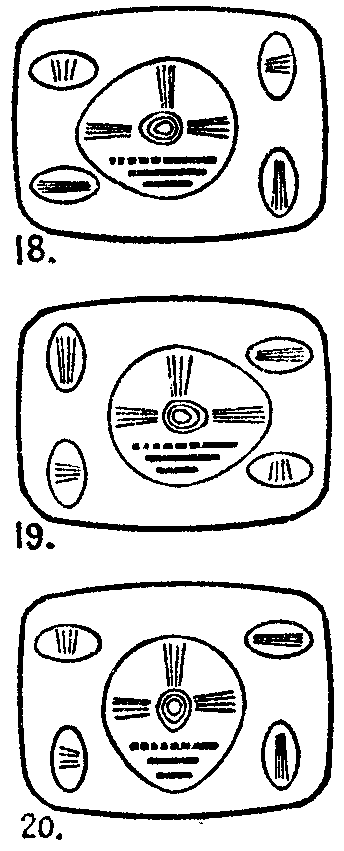

十一、行线性不良（如图18）。一般现象是图象左边伸长、右边压缩。主要原因是G\(_{3}\)、G4质量不好，内阻太大。另外，激励不足时也会产生线性不良。有时图象出现两边伸长中间压缩，或中间伸长两边压缩的现象，这是S形校正回路没调好所致，可改变R\(_{25}\)、C22纠正之。

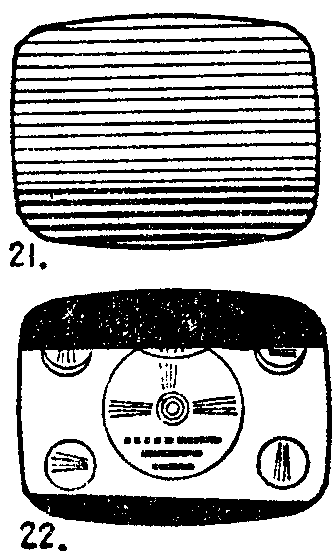

十二、场线性不良。（一）下部压缩，如图19，这是由于：①C\(_{5}\)、R8数值太小；②C\(_{4}\)容量不足；③6F3阴极发射性能差；或④场输出变压器B铁心质量差。（二）上部压缩，如图20，这是由于：①C5容量太大或②C\(_{8}\)容量太小。（三）下部折叠，如图21，这是由于：①C8漏电，②6F3不良，③R\(_{8}\)太小，或④C4漏电。（四）上部折叠，如图22。此故障往往与垂直幅度不足同时出现，原因同故障八。

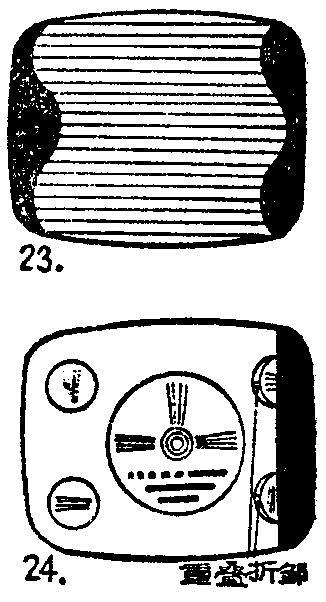

十三、光栅边缘弯曲（如图23）。主要原因是直流高压电源滤波不良，如C\(_{2}\)～C5容量不足或断路等。
十四、行回扫时间过长（如图24）。有此故障时，图象右边往往有重叠。主要原因是行输出级中C\(_{19}\)太大，或BH的高压包、低压包线圈宽度太大、绝缘材料的介电系数过大。

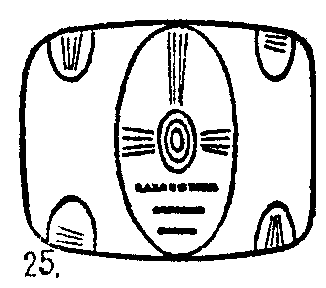

十五、垂直幅度太大（如图25）。调幅度电位器不能将幅度收缩到正常范围，主要原因是场电路中C\(_{5}\)、C6容量太小或R\(_{1}\)0开路等；显象管第二阳极电压过低也会造成此故障。

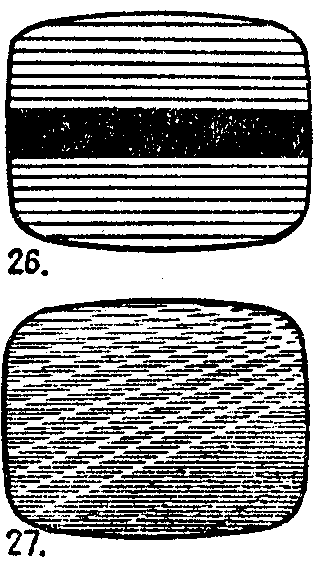

十六、光栅有水平黑道（如图26）。主要原因是直流高压纹波太大，见故障十三。
十七、光栅出现回扫线（如图27）。主要原因是场消隐信号没加到显象管控制极，或信号幅度、宽度太小，例如场电路中C\(_{12}\)、R14变值，C\(_{14}\)漏电或短路，或C13开路等等。如果光栅在没有图象信号时上端出现几根回扫亮线，当电视信号到来时，全电视信号中的消隐脉冲能将它们抹去，则可不必调整。

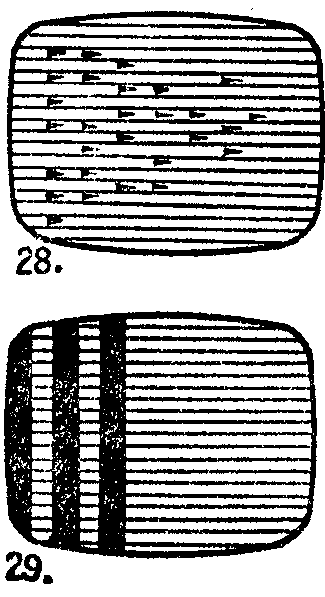

十八、光栅有断续短黑线、短白线（如图28）。出现断续短黑线的原因一般是交流高压电路产生放电。可在暗处观察行输出级元件，如发现有放电现象，即可在放电处加强绝缘措施。出现短白线的原因一般是直流高压部分产生放电，例如显象管第二阳极将断未断，显象管高压帽与周围玻壳间放电（由于潮湿或有杂质，因此一般要在高压帽上盖上一绝缘性能好的罩子）等等。
十九、光栅左边出现黑白相间带子（如图29）。这是因行扫描电流逆程阻尼不良所致。常见原因是阻尼管内阻太大，可调换阻尼管或适当增加其灯丝电压来解决。如果光栅左边存在几条不明显的黑白条子，但收看图象时基本上看不出，则可不必调整。

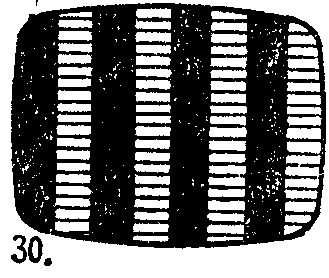

二十、光栅整幅出现黑白带子（如图30）。这是因行频干扰调制显象管所致，可加强防行频干扰措施。此故障必须与故障十九相区别。
3.23厘米电视机扫描等电路的预调（测量仪表为万用表）
首先调整12V稳压电源，输出电压最好能稳定在12±0.5V以内。接上12Ω左右的负载电阻测试其负载特性，与空载时相比，输出电压的下降应小于0.5V，最好在0.2V以内。
稳压电源调整正常后，分别接通显示、行扫描、场扫描部分的电源进行调整。①接通行扫描电路中BG\(_{1}\)、BG2、BG\(_{3}\)的电源，同时串接一只200mA直流电流表，电流表指示不应大于120mA，否则说明电路有短路或电解电容器有严重漏电，应予排除。将L1稳频线圈用导线短接，测量BG\(_{3}\)基极对地电压，如为-0.4～0.6V，说明行振荡级基本正常，并且行激励级已有一定激励功率输入。如测出电压小于0.4V或没有电压，说明行振荡级振荡过弱或未振荡（BG3、C\(_{13}\)均无损坏时），这时可测量BG2的发射极对地电压，并旋动行频电位器，发射极电压如有0.7～1.2V的变化，说明BG\(_{2}\)直流工作状态正常，这时振荡过弱或不起振的原因一般即是B1绕制不良或线头接错，应改绕或改接，使产生稳定振荡。②测量BG\(_{4}\)基极对地电压应在-0.3～0.5V（此时R20先用2Ω），说明行激励脉冲已加到BG\(_{4}\)基极回路，如测出电压过低或没有电压，若BG4、C\(_{15}\)、C16良好，则一般是由于行激励变压器B\(_{2}\)不良或有断线。③将行电路中C17先用0.05μ四个电容并联代替，接通行输出级12V电压，并串进一只1A直流电流表，此时应听到行频叫声，调节行频电位器时如叫声频率变化，说明行振荡、激励、输出级都在工作。观察1A电流表指示应不大于900mA，否则说明行输出级损耗过大、或激励不足，应关闭电源，检查BG\(_{4}\)是否符合作行输出管的要求、B2线圈极性是否接错、B\(_{H}\)线圈是否有短路、行偏转线圈是否良好，C10、C\(_{2}\)0是否击穿等。④用改锥尖靠近8～10KV输出端（改锥杆部分接地），离高压输出端6～10mm时产生放电，说明有高压输出。否则很可能是高压包与低压包电压相位不同，可调换低压绕组两个线头，或将高压包套进行输出变压器磁心的方向反一反，即可得到高压输出。当高压包有局部短路故障时，输出的高压低于8～10KV，此时行输出级电流增大、G11Z11灯丝不亮或发光很暗，拆下高压包时电流明显减小。⑥调显示电路中的亮度电位器，显象管荧光屏上可看到一条水平亮线。若无亮线，应检查显象管各电极工作电压是否正常、行电路中D\(_{5}\)、D6是否良好等。⑦接通场扫描电路电源（场电路见第四期第13页图6），并串进一200mA直流电流表，电流表指示应不大于150mA，否则说明电源有短路或BG\(_{3}\)击穿等。一般场扫描电路只要管子及其它元件特性合要求，电路焊接无误，接通电源后不需什么调整，荧光屏即可出现光栅（当然幅度、频率可能均不合要求）。如无光栅，说明场扫描电路无输出，一般是振荡级不起振，可检查反馈支路是否有故障。在使用间歇振荡器的电路中可检查振荡变压器绕组极性是否接错等。⑧出现整幅光栅后，可接上同步、图象通道电路，根据电视测试图或方格信号进行光栅频率、幅度、线性等调整。如该两部分电路没装好可按下列步骤进行初步调整。（a）调节行频电位器（行电路图12中R11、R\(_{8}\)此时转臂居中），使行频由低向高变化，直至行频叫声趋于音调很高近乎听不到时停止调节。（b）分别改变C17、L\(_{2}\)磁心与永久磁钢间的距离，使行幅略大于荧光屏水平尺寸（C17先前用0.05μ×4，可拆除1～2个试验，但一般不宜再多拆、以免BG\(_{4}\)损坏。如拆除2个后行幅还嫌大，应检查显象管第二阳极高压是否太低）。（c）调节场频电位器使光栅基本上不跳动。（d）分别改变场电路中W4、R\(_{19}\)，使场幅度略大于荧光屏垂直尺寸。（e）调节聚焦电位器使光栅扫描线清晰。（f）调节线性电位器及其它对场扫描线性有影响的元件，使场线性良好。调线性时对场幅是有一定影响的，故有时需与场幅调节同时进行。调节R17、R\(_{18}\)的大小影响BG3的工作点，故对场幅、线性均有影响，一般BG\(_{3}\)的Ic调节在90～130mA为好。（g）分别调整光栅的“暗角”及“偏中心”现象，与40厘米扫描电路的调整方法相同。最后，行电路中R\(_{2}\)0应作适当调整：先用15Ω可变电阻代替R20，可看到光栅行幅比用2Ω时要缩小些，而行输出级电流增加，此时逐步减小R\(_{2}\)0，看到行幅逐渐增大，而电流则减小，至看到行幅不随R20减小而增加，电流减少也明显时，固定R\(_{2}\)0，量出阻值用固定电阻代上即可。
4.23厘米电视机扫描等电路预调中常见故障原因
一、无光栅 行振荡级：①间歇振荡变压器绕组极性接错；②BG\(_{2}\)坏或β值过低；③C11漏电或短路。④C\(_{7}\)严重漏电或短路；⑤B1绕组有短路。
振荡级起振，激励级不良：①C\(_{13}\)、C14严重漏电或短路；②B\(_{2}\)绕组极性接反，致使激励不足；③BG2β值过低或损坏。如振荡、激励级均正常，则测量+400V、+100V输出端电压，如无电压，可能是：①B\(_{H}\)高、低压绕组、行偏转线圈有短路现象；②C19、C\(_{2}\)0严重漏电或短路；③D4击穿、BG\(_{4}\)不良；④C17严重漏电或击穿。如测量+400V、+100V输出也正常，则可能是：①偏转线圈断线或接触不良；②G\(_{1}\)（1Z11）灯丝不亮或损坏；③高压包断线。如测量+400V、+100V输出均较低，则可能是：①BG4频率特性不良；②行激励脉冲宽度太窄或频率过高；③B\(_{H}\)高、低包有漏电现象。
二、散焦与亮度不足 故障原因同40厘米扫描电路。
三、行卷边 （1）右卷边是行激励脉冲不足所致：①BG\(_{3}\)、BG4β值过低；②B\(_{2}\)绕组局部短路或铁心质量差；③B2绕组极性接反。（2）左卷边：①偏转线圈附近有较强的干扰磁场；②阻尼管D\(_{4}\)特性不良、内阻太大，此时光栅同时伴有明暗相间的垂直暗带，行扫描线性不良，左伸右缩。
四、只有垂直亮线 原因与40厘米电路的相同。当出现一条垂直亮带时一般是C\(_{18}\)容量显著变小或开路所致。
五、光栅四周有暗角 位置不正光栅有几何失真等原因同40厘米的电路。
六、水平幅度不足 ①12V电源太低；②R\(_{2}\)0太大、C18太小、C\(_{17}\)开路或太小；③激励不够；④L2中磁钢磁性太弱；⑤BG\(_{4}\)、D4内阻太大；⑥B\(_{H}\)磁心质量差；⑦BG3、BG\(_{4}\)β值太低；⑧行输出级引线用得太细，使损耗增加，也会导致行幅不足。
七、垂直幅度不足 ①C\(_{7}\)容量变小；②BG3β值过低或直流工作电流太小；③C\(_{3}\)严重漏电或短路；④ZL绕组局部短路或断线。
八、光栅中部出现一条垂直亮线或亮带 这种故障在晶体管电视机中较多遇到。主要原因是行激励脉冲宽度过窄，此时往往行输出级电流增大。解决办法除根据第四部分所述增加行激励脉冲宽度外，还应检查激励级、输出级是否有故障等。参阅故障三：行右边卷边。
九、行线性不良 一般表现为图象左边伸长、右边压缩。一般由于BG\(_{4}\)、D4内阻过大、或接线电阻较大引起。因为BG\(_{4}\)的内阻增加，导致扫描电流正程结尾段变化速度减慢（图象右边压缩），而D4内阻增加则导致扫描电流工程起始段变化速度增快使图象左边伸长。行线性不良故障还有表现为图象两边大（或小）、中间小（或大）的，这主要是S形校正电容C\(_{18}\)容量太大（或太小）引起。当C18短路时，也会产生图象两边大中间小的现象。
十、场线性不良（一）下部压缩、折皱：①R\(_{9}\)、R10、R\(_{11}\)阻值太大或开路；②BG3β值过低或其偏置不对；③C\(_{7}\)容量太小；④C3、C\(_{4}\)容量变小。（二）上部压缩、折皱：①R9、R\(_{1}\)0、R11阻值过小；②BG\(_{3}\)β值线性不良，小电流时β值太小；③场偏转线圈局部短路。
十一、光栅边缘弯曲 主要是电源滤波不良引起，可检查电源回路中各滤波电容容量是否够大及是否有损坏等。
十二、行回扫时间太长C\(_{17}\)容量用得太大，其它同40厘米电视机电路。
十三、场幅太大 ①R\(_{19}\)短路；②R10、R\(_{11}\)太大；③显象管第二阳极电压低。
十四、光栅有水平黑道 故障原因同“十三”。
十五、光栅出现回扫线 ①C\(_{6}\)、C8漏电或短路；②C\(_{9}\)开路、D2短路。
十六、光栅有断续短黑线、短白线 左边出现黑白相间垂直带子或整幅均有黑白相间垂直带子，同40厘米电视机电路。
一架电视机在调整过程中一般很可能出现多种故障，这就应该仔细观察分析逐一予以排除。只要我们深刻理解和掌握了电视机的工作原理，遵照毛主席关于“一个正确的认识，往往需要经过由物质到精神，由精神到物质，即由实践到认识，由认识到实践这样多次的反复，才能够完成”的教导，在实践中不断提高判断排除故障的能力，任何疑难故障都是能排除的。（工人 王德湲）
