谈谈混合式简易电视机同步电路

自制混合式简易电视机，若采用晶体管作幅度分离器去同步电子管扫描振荡器，会遇到从哪里引出全电视信号？如何选择作同步分离用的晶体管？晶体管同步分离器与电子管行、帧扫描振荡器怎样联络？等问题。本文就简单地谈谈这些问题。

在考虑同步分离电路时，首先遇到的是从哪里引出全电视信号供给分离器。在售品电视机中，目前多从视频检波器后的射极跟随器引出全电视信号，如图4中的晶体管BG\(_{1}\)。从这里引出信号的优点，在于调整视放增益（对比度）时，不会影响同步电路。

从这里引出同步信号时，其幅度必须足够大才行。因为用锗管的同步分离器其输入信号幅度必须大于0.5V\(_{峰}\)，用硅管时要大于0.7V峰。简易电视机为了简单易制，高频通道往往采用增益较低的电路，然后用增益较高的二级视放来补充不足的增益，因此视频检波输出较低。用此处引出的信号进行幅度分离往往产生同步信号较小，信号不干净的现象，造成同步范围过窄。因此在这种结构的电视机中，往往是从视放末级引出全电视信号，其缺点是调节对比度会影响同步稳定性和音量，而且若视放频带较窄、线性不好，末级引出的信号波形可能很差，也不易得到很好的同步脉冲。因此在条件允许时，应尽可能提高高频通道增益，加大视频检波输出幅度，采用上述由射极跟随器引出信号的方案。

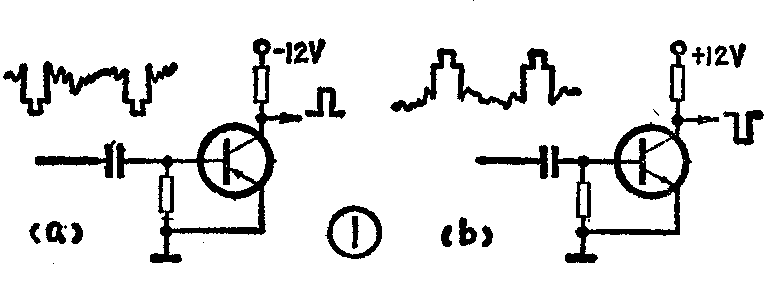

幅度分离器总是设计成外加信号的极性使晶体管处于正向导通的状态，所以当全电视信号为正极性（同步脉冲顶向下）时需使用PNP型管（图1a），负极性时用NPN型管（图1b）。例如信号由视放末级引出，则其同步脉冲顶向上，因此必须用NPN型管如3DG6。如果是从视频跟随器引出，而且视放为一级，此时同步信号脉冲顶向下，则需使用PNP型管如3AG1、3CG3E等。

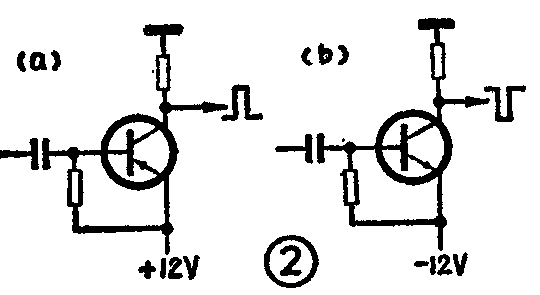

当管型选定后，如果机内电源不适合该管使用，可以采用电源“倒置”的方法解决，不必另设电源，如图2a、b。

同步分离器处于高速开关状态，为了得到良好的脉冲波形，需要采用小功率高频管或开关管。为了获得大的输出幅度（约5V\(_{峰}\)左右），管子的穿透电流要小。

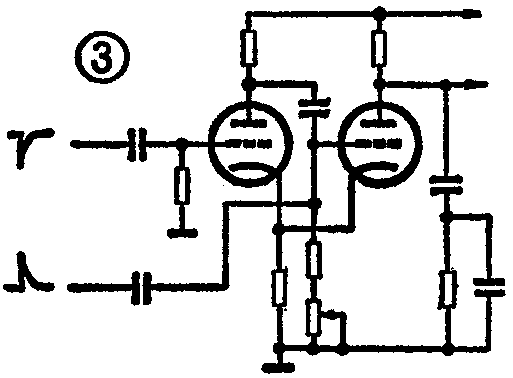

当确定同步分离电路以后，就要研究被同步的（或被控制的）振荡器所需同步脉冲极性。帧振荡器目前广泛使用6N1一侧接成间歇振荡器（如北京牌825－2型电视机）有时行振荡器也采用这种电路（如820型），这时加于栅极的同步信号必须是正极性的。如果行振荡器采用多谐振荡器，如图3，同步脉冲可加于任一个栅极，但左管需加负脉冲，右管需加正脉冲。至于从哪一侧输入同步脉冲，最好与帧振荡器一起考虑，以便采用同一极性脉冲，借以简化电路。例如从图3电路考虑，最好用负脉冲由左半管输入较理想。因为耦合元件与振荡器定时元件没有直接联系，对电路影响小。而且在同步脉冲到来时，左管处于导通状态，跨导较大，因此灵敏度较右管为大。

同步脉冲的幅度不一定要求很大，一般情况下，晶体管分离器输出的同步脉冲，供给电子管振荡器还是够用的。当然尽可能提高一些幅度，可以得到较宽的同步稳定性。

为了尽可能减少帧同步脉冲通过积分电路的幅度损失，积分时间常数不要选得过大，一般可选两节，每节时间常数τ约为20μS即可。

在高频通道有足够增益的情况下，可采用图4电路。晶体管BG\(_{1}\)的基极偏流电阻R用来提供一小偏流，使在无信号时BG1处于刚刚开始有I\(_{c}\)流通，这样可以提高分离器效率，加大同步脉冲的输出。这一措施在分离器使用硅管时尤为重要。跨接于BG1b、c极间的小电容对高频尖脉冲干扰具有负反馈作用，提高了分离器的抗干扰能力。此电路还可以用来同步（或控制）图5所示的行间歇振荡器，这样可以节约半只6N1，从而使整机只需一只6N1管。图5中B\(_{1}\)的铁心是用的晶体管收音机输出变压器铁心，初、次级绕组用φ0.2mm漆包线各绕150圈。

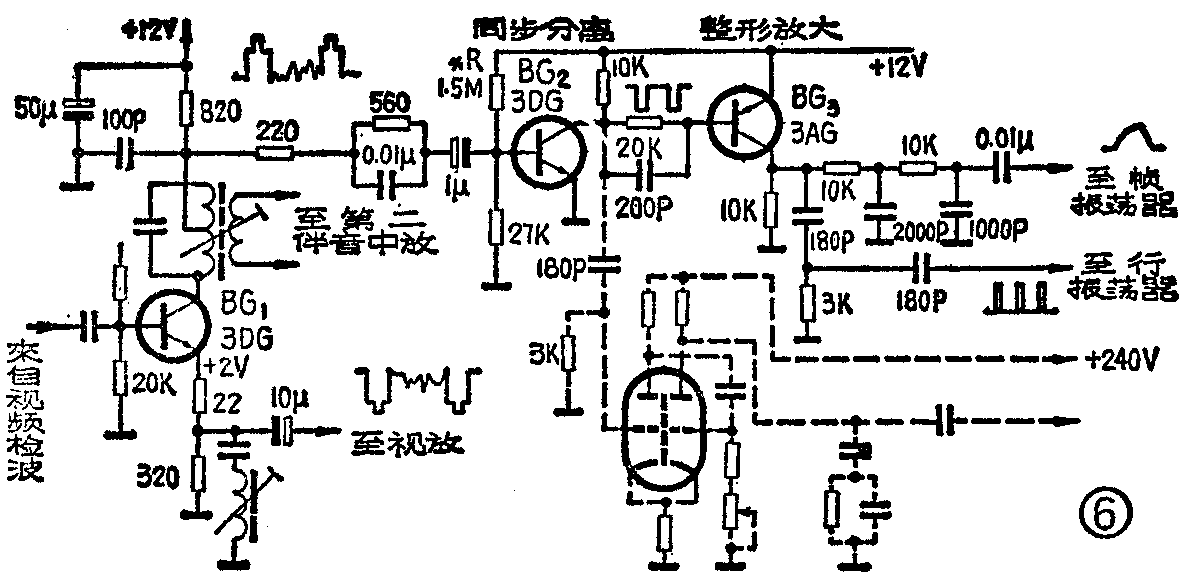

如果高频通道增益较低，采用图4电路可能出现同步不稳的情况，这时可采用图6所示电路。该电路中晶体管BG\(_{1}\)除作为视放推动级以外，对于伴音中频和同步信号来说处于共发射极电路，具有一定增益。需要取得正向同步脉冲时，在同步分离之后需增加一级倒相整形电路（BG3管）。

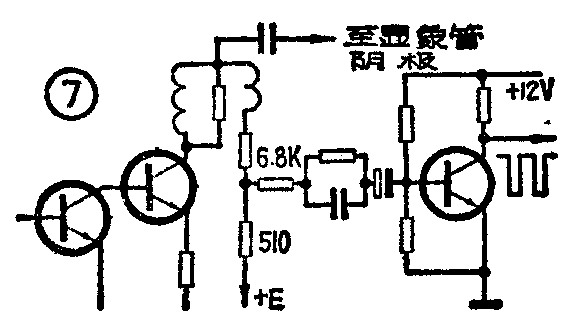

当视频检波器输出幅度较小，因而采用高增益视放时，需要从视放末级负载上分出同步信号，如图7所示。这时分离器输出的同步脉冲为负向，需要正同步脉冲时，也需加一级倒相器。

图6中的虚线部分为利用负脉冲同步多谐振荡器的电路。

如行振荡器采用自动同步电路，有时鉴相器要求的输入脉冲较高，这时要用一只高反压晶体管将同步脉冲加以放大。（郭允晟）
