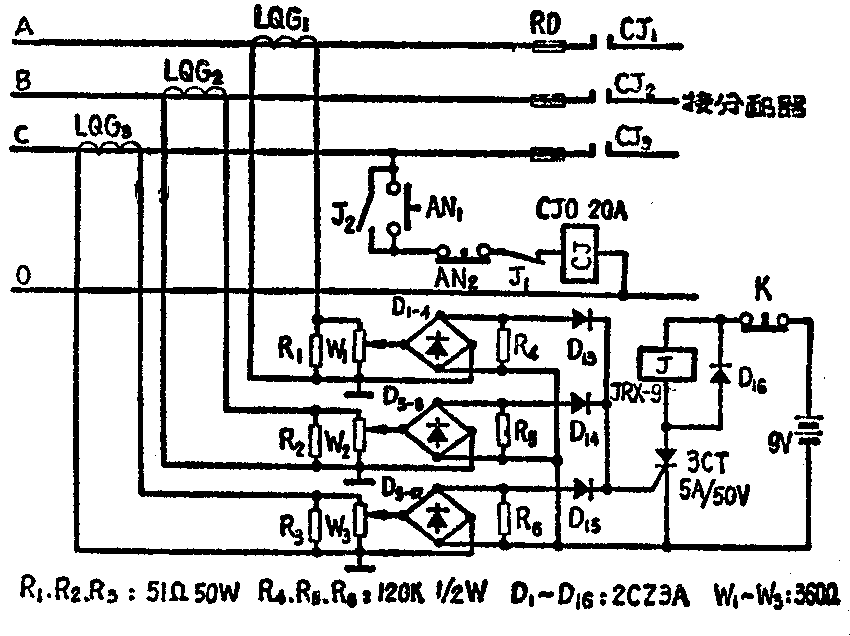

我们在电器维修工作台上装了一个可控硅保护装置，多次对过流、短路进行了保护，效果较好。电路如图所示。LQG\(_{1}\)～LQG3是电流互感器（200／5）。相线中，例如A相有电流流过时，和互感器并联的电阻R\(_{1}\)、电位器W1两端产生交流电压；W\(_{1}\)上取得部分电压经D1～4桥式整流后，再通过D\(_{13}\)去触发可控硅。调整W1的阻值大小，可使A相中电流超过一定数值后，让可控硅导通。可控硅导通的结果，使J吸合，其常闭接点J\(_{1}\)断开，又使交流接触器CJ断电。它的常开接点切断工作台电源，起到保护作用。其它两相工作原理相同。
K是复位开关。故障排除后，按动复位开关，可控硅关断，J释放，接点J\(_{1}\)恢复常闭状态，准备了一次工作。电位器W1～W\(_{3}\)调整好后，要用蜡将电位器轴封死，以防松动使阻值变化。（北京崇文福利工厂工人张望生 常文平）
