在检修工作中，根据故障现象分析判断故障部位是很重要的。分析判断正确，检修工作可以少走弯路，因此要注意积累、总结这方面的经验。
对于晶体管23厘米黑白电视—收音两用机，可以将“光栅”、“图象”、“伴音”、“收音”四方面的情况作为判断故障部位的出发点。按这四方面情况，以英雄228－1型电视机为例，常见故障一般可以归纳为七个方面：
1．无光栅、无伴音、也无收音。这说明整机各部分都不能工作。一般是由于无12V直流电压造成的。
2．无光栅或光栅异常（如一条水平亮线、一条垂直亮线、水平或垂直的幅度不足、线性不好等）。故障一般都发生在扫描部分、显象管或显象管的供电电路部分，也有可能是电源故障所引起。
3．光栅正常，无图象或图象异常（如图象淡，对比度调节不起作用等）。故障一般是出在高频头、公共通道、预视放、视放等部分。
4．图象不稳定（如行不同步、帧不同步、行帧均不同步等）。故障一般发生在同步分离、帧同步放大，自动频率控制（AFC）及自动增益控制（AGC）等电路部分，但也有可能是因电源部分有故障所引起。
5．图象出现各种干扰。要分析是外部干扰还是机内干扰，区别情况加以排除。
6．无伴音、伴音失真或无收音。
7．图象时有时无、清晰度差等等。
现以英雄228－1型电视机，无光栅、无伴音、也不能收音方面的故障为例介绍其检修方法。产生的原因，一般是因无12V直流电压。各级都没有12V电压的原因有两种：①由于电视或收音部分有短路性故障，或工作电流过大，使12V输出端的1.5A保险丝烧断，因而后级负载都没有12V电压；②电源整流或稳压部分有故障，造成无12V输出。可从检查12V输出端的保险丝入手BX－2（1.5A）。如保险丝已烧断，可接通电源（不加BX－2保险丝）测量一下稳压电源输出端（电压调整管BG803集电极）有无12V电压。有12V电压且正常，则故障是因负载有短路或电流过大，如保险丝BX－2完好，而无12V电压，故障就在电源部分。下面分别进行介绍。
1．由于短路性故障或负载电流过大，使1.5A保险丝烧断，可用下述方法查明短路部位或负载电流过大的原因。
（1）短路性故障检查方法：在不通电的情况下，测量+12V接负载的一端对地直流电阻（可以利用机器“收音—电视”转换开关上的+12V接头）将万用表红表笔接+12V接头，黑表笔接地，用R×1档测量。转换开关放在电视位置上应有3Ω左右的直流电阻，放在收音位置应有40Ω左右的直流电阻。如测得的阻值很低（如低于1Ω）说明相应的部位有短路。短路故障大部分发生在行输出部分或滤波电容器短路。
为了区分是行输出部分还是印刷电路板上有短路，可先将行输出部分的12V电源线断开（在高压包的印刷电路板上的红色接线），测量此处12V电源线对地直流电阻。如直流电阻仍然很低，一般是C\(_{722}\)、C723滤波电容器击穿，若这两个电容器未坏，则是行输出以外其它部分有短路，可分段进行检查。如测出的直流阻值正常，则说明故障在行输出部分。行输出部分短路可能性较大的是行输出管击穿。其它有可能损坏的元件是逆程谐振电容C\(_{715}\)、C718、阻尼二极管3AD30。
短路故障也可能是由于12V接线或元件碰地所引起（如行线性校正线圈B\(_{7}\)08接头碰地）。一般收音部分的短路故障以这种原因居多。
（2）工作电流过大的检查方法：如测得+12V接负载一端对地直流电阻值正常，但保险丝断，说明是由于通电之后工作电流过大使保险丝烧断，应查明电流过大的原因。最好能用3A左右量程的直流电流表，串入+12V供电电路中测量工作总电流。总电流的正常值约1A。引起电流增大的故障一般也是在行输出部分。可在行输出部分12V供电电路中串入电流表进行测量，正常值约为0.5A～0.6A。引起行输出部分电流过大的原因主要有：行输出管击穿或漏电；高压包线圈局部短路；高压部分电晕放电；高压整流管1Z11漏气（发紫光）；显象管内部磁极跳火（如第二阳极与第一阳极短路等）或第二阳极引线对地跳火；100V、400V电路有短路或整流管坏；行输出变压器送到AFC或AGC的电路有短路；逆程电容漏电或逆程电路开路使高压过高；阻尼二极管漏电；偏转线圈局部短路；行频过低使瞬间电流过大等等。但其中以行输出管击穿及高压包损坏的可能性为最大。

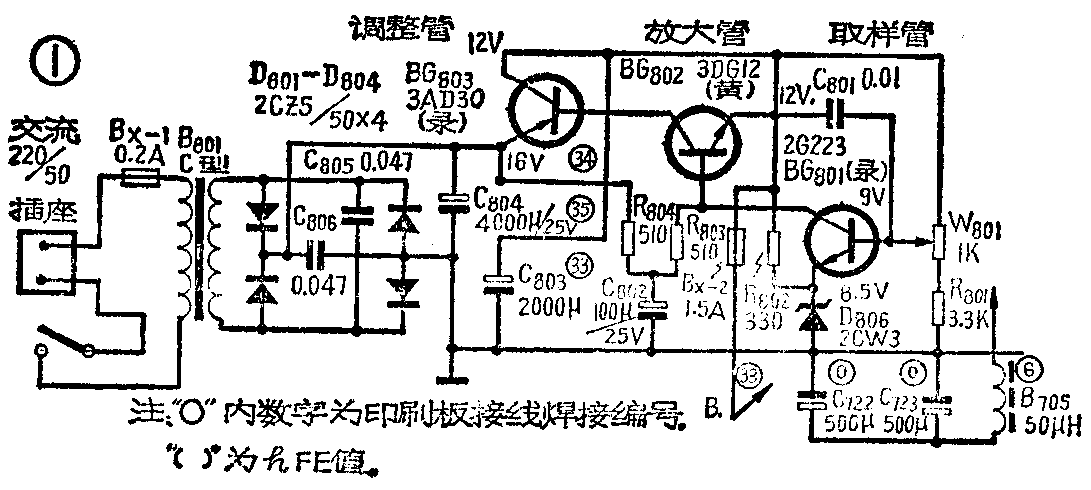

2．由于电源部分故障而无12V输出，应从电源进线开始分段检查。
（1）电源变压器初级应有220V电压。如无，可能是初级保险丝烧断或电源开关坏（初级保险丝烧断一般是四只整流管中之一被击穿，使电流增大）。
（2）变压器次级应有15.5V交流电压。若无15.5V电压，说明变压器坏或变压器绕组接线焊接不良。
（3）桥式整流输出直流电压应有17V～18V。如无输出电压或电压过低，应检查这部分的元件，如二极管及旁路电容。
（4）整流输出电压正常，而稳压部分无12V，故障在稳压部分。

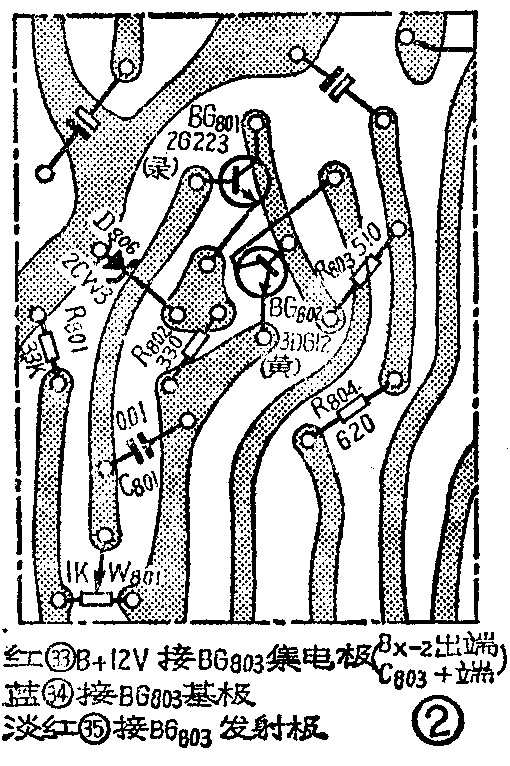

因电源正极是通过调整管3AD30C的E、C极间输出的，如调整管开路或因其它元件损坏，使调整管电压不正常而截止，都会导致无12V电压输出。可先检查调整管BG803是否损坏，如BG803管是好的，再检查引起调整管截止的原因。例如：由于取样管BG801漏电流过大或E、C极之间击穿使放大管BG802基极电位过低而使调整管截止；BG802管开路性损坏使BG803截止；稳压二极管2CW3击穿使BG801电流过大造成调整管截止；电容C\(_{8}\)01、C802击穿等也会使调整管截止。可按这些线索逐个地对元件进行检查。
电源部分也可能产生短路性故障，导至无12V输出。例如滤波电容器C\(_{8}\)08击穿等。但这种短路性故障必然会使初级保险丝烧断与调整管截止而无输出较容易区别。
电源部分除了无12V输出以外，还有其它一些常见故障，例如：输出电压过高、过低、纹波系数大等。这些故障虽不会造成无光栅、无收音的情况，但为了方便起见，也一并在这里讨论一下。
3．电源部分常见其它故障
（1）输出电压低于12V，调整电位器W\(_{8}\)01无效，应首先检查整流输出电压是否过低。如低于正常值很多，一般是因四只整流管中的一只或几只反向特性变坏造成。应检查换上好的。有时因交流220V电源电压过低也会引起直流输出电压低、调整W801失效应予区别。如整流电压正常而稳压输出调不上去，可能是BG801漏电流大或类似上述造成BG803管截止的一些原因，但影响程度较轻，未使BG803管完全截止，只是使输出电压降低。
另一类情况是当整机工作在“收音”部分时输出电压正常，而工作在“电视”部分时输出电压就下跌甚多（如跌到7V、8V等），说明电视部分电流过大，使电源负载过重而电压下降，应检查电视部分。检查方法与上面介绍的相同。
（2）12V电压过高，调整W\(_{8}\)01电位器无效，一般是稳压部分有故障，造成这一故障可能是：
①电压调整管BG803击穿，使E、C之间短路失去调整作用。
②电路其它方面故障使BG803E、B之间正向偏置过大，而形成饱和导通的情况，失去调整作用。如：取样管BG801开路性损坏，集电极电流很小，使BG802基极电位很高，而形成饱和导通，从而使BG803也饱和导通，稳压二极管D806开路使BG801的E极电位升高导致BG801截止，从而使BG803高度导通；BG802击穿使BG803电流增大，电位器W\(_{8}\)01接触不良使电压调整无效等等。
输出电压升高，一般同时造成纹波系数增大。方格图象上反映格子数明显减少，每一方格明显增大，而且可能发生扭曲。（上海国光口琴厂 黑龙江商业学校电视机维修专业）
