电源变压器中的静电屏蔽

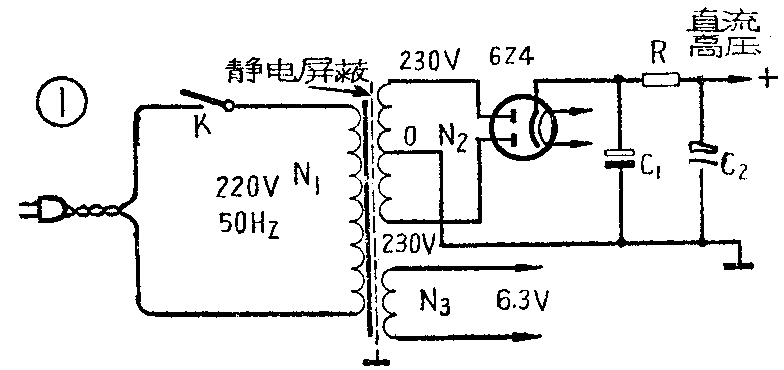

用交流电供电的电子管收音机和扩音机以及电子仪器中，在电源部分都有一个电源变压器。图①所示为普通交流收音机的电源部分，其中N\(_{1}\)为电源变压器的初级线圈，它与220伏交流市电连接。N2为次级高压线圈，经电子管6Z4整流后提供直流高压。N\(_{3}\)为灯丝线圈，用来点燃各个电子管灯丝。

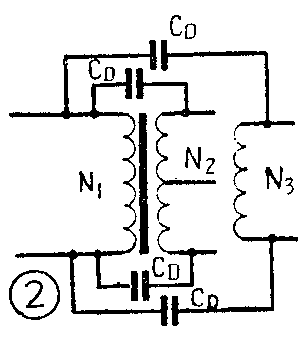

电源变压器初级线圈直接与交流电网连接。这样不仅引入了50赫的交流电能，而且也从电网中引进了各种高频率的无线电波和其他干扰电波。电源变压器的线圈对高频电能呈现非常大的阻抗，高频电能不能由线圈间的电感耦合通过。但变压器的初、次级线圈却相当于一个电容器的二块极板（如图2所示），它们之间存在的电容称为分布电容C\(_{D}\)，电容量约100～300微微法。这个分布电容CD对高频来说是一条通路。这样，电网中的高频电能就可以通过C\(_{D}\)而传送到电源变压器的次级电路中去。又因滤波电路中的滤波电容器的芯子一般都是卷绕型的，它对从电网通过分布电容CD输送来的高频电能呈现一定的感抗，而不能完全旁路，使一部分高频电能混入直流高压电路，直至进入收音机的变频级，由于电子管的非线性作用，在有广播信号输入时，和广播信号互相调制，产生调制交流声。

为了防止各种干扰通过电源变压器引入电路内，在绕制电源变压器时，常在初、次级线圈之间加一层银箔或铝箔也可用漆包线绕上一层，并引出一端接地。这一金属层称屏蔽层。由于屏蔽层的一端是接地的，这样从电源进入初级线圈的干扰信号通过静电屏蔽直接入地，犹如在初级线圈与屏蔽铜箔之间接入一个旁路电容一样（见图3），使干扰信号不再耦合到次级线圈，从而抑制了收音机中的调制交流声。

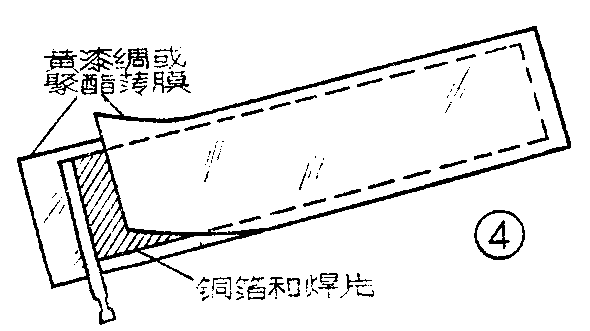

下面谈谈几种屏蔽层的结构。如图4所示是以铜箔作为屏蔽层。铜箔的厚度为0.05毫米，它的宽度应比绝缘材料狭4～5毫米，长度正好在初级线圈外面包一周，但不能短路。铜箔的一端用一焊片焊牢，上下两面用黄漆绸或聚酯薄膜作绝缘。绕制时，要准备一条全长可在初级线圈外面包五层的、厚度为0.08～0.1毫米的牛皮纸，先在初级线圈外面包二层，再将屏蔽层一起包入，然后将牛皮纸拉紧并全部包完，将尾端粘牢。铜箔引出头也可用多股绞铜线，如塑料软接线的芯线，在一端焊牢即可。

如果没有铜箔，可改用铝箔作为屏蔽层。可利用坏的电解电容器，将它的芯子拆出来，取出铝箔。其中灰色的一条铝箔表面有氧化膜是不导电的，我们选择一段长度合适的，在引出头的一端用砂纸打光。因铝与铜不好焊接，只能按图5所示做法，将铝箔的一端约5毫米左右折弯，引出绞铜线一端放在中间，然后用钳子将铝箔与绞铜线相互夹牢，以免拉脱。另外用平绕一层漆包线作为屏蔽层的，漆包线的直径可选用0.2～0.3毫米，漆包线平绕一层后，引出一个头接地。应注意始端和尾端不可同时引出，以免短路。由于绕了一层漆包线有些电感作用，所以在收听短波段时抑制调制交流声的效果不及铜箔的好。

在各种无线电设备和电子检测仪表中，为了提高整机的抗干扰能力，在绕制电源变压器时都必须考虑静电屏蔽，有些特殊要求的电源变压器不但在初、次级间，而且在次级线圈最外面也要有静电屏蔽。（徐士佐）
