晶体管收音机中有一种元件叫高频扼流圈，这个元件可以自己制作，这既符合节约的原则，还可以锻炼初学者自己动手的能力。
设计步骤：
第一步是选择线圈骨架的尺寸。在晶体管收音机中，流过扼流圈的电流很小，用线较细，故骨架可选得较小些。骨架的形状见图①。
第二步是根据电路要求确定高扼圈应有的电感量，一般选2.5～3.5毫亨。
第三步根据下式计算出高扼圈应绕的匝数：
W＝\(\frac{\sqrt{L·1}000（3D＋9b＋10c）}{8D}\)\(^{2}\)
式中W是绕满b×c截面积内的线圈匝数；L是线圈的电感量，单位为微亨；D是线圈的平均直径，单位为毫米；b是线圈绕组的长度（毫米）;c是线圈的厚度（毫米）。
举例：电感量为2.5毫亨的高扼圈的设计。
已知：L=2.5毫亨=2500微亨；D=8毫米；b=6毫米；c=2毫米。则
W=\(\frac{\sqrt{L·1}000（3D＋9b＋10c）}{8D}\)\(^{2}\)
=\(\frac{\sqrt{25}00×1000（3×8＋9×6＋10×2）}{8×8×8}\)
≈685(匝)
线径的选择方法。先求出线圈截面积b×c=6×2=12（毫米）\(^{2}\)，因线圈采用乱绕，线间空隙较大，如果用乱绕时线圈实际截面积为12（毫米）2，那么如果改用整齐平绕，线圈的截面积必然会小一些，估计为9(毫米)\(^{2}\),我们又知道线圈绕的匝数为685匝，所以每条导线的截面积为9（毫米）2÷685≈0.0175（毫米)\(^{2}\)，根据圆面积的公式可求出导线的最大直径（带漆皮）
D=2\(\frac{\sqrt{S}}{π}\)=20.0175;3.14≈0.15毫米,
可查表得出所用漆包线的直径为0.12毫米。
制作方法：

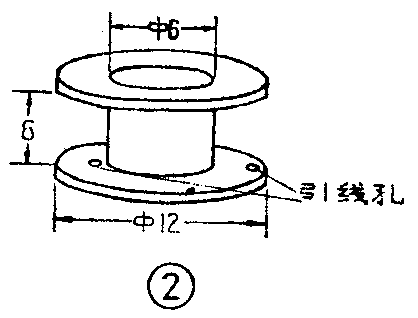

1．用硬纸板自制线圈骨架一个，尺寸和制作方法如图2所示。
2．制作时，先把引出线与漆包线焊接牢固，用薄绝缘纸将其接头包好，将引出线从骨架的引出线孔穿出，然后把漆包线乱绕在骨架内，当绕到500圈左右时，再把尾端的引出线预先放入骨架内，留出引出线与漆包线的焊接部分，继续绕满685圈，再将漆包线尾头与尾端的引出线焊牢，最后在线圈的外边裹上一层纸带，就自制成功了。
在绕制过程中，漆包线如有漆皮脱落的地方或断线接头处，均要用薄绝缘纸垫好。当高扼圈绕好后，为了防止线圈受潮，可放在120℃的蜂蜡或石蜡溶液中浸渍，待没有气泡后，取出冷却，然后用万用表的低阻档测量线圈的直流电阻，一般约25～40Ω,如果电阻很小，说明内部有短路的地方。（胡丙书）
