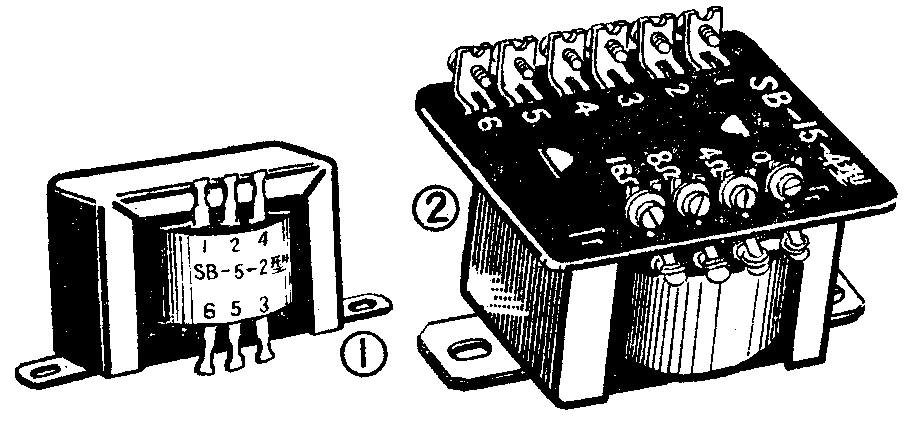

线间变压器的结构型式有定阻式、定压式及自耦式三种。输出功率为2～5瓦的变压器，其出线端子采用焊片形式，如图1；10～25瓦的变压器，其出线端子为螺钉接线片，如图2。
定阻式和定压式线间变压器的初级都有两组线圈。在线路上进行配接使用时，可根据不同的阻抗或电压要求将两组线圈串联或并联使用。定压式线间变压器的接线板上都标明各端子的电压数值。

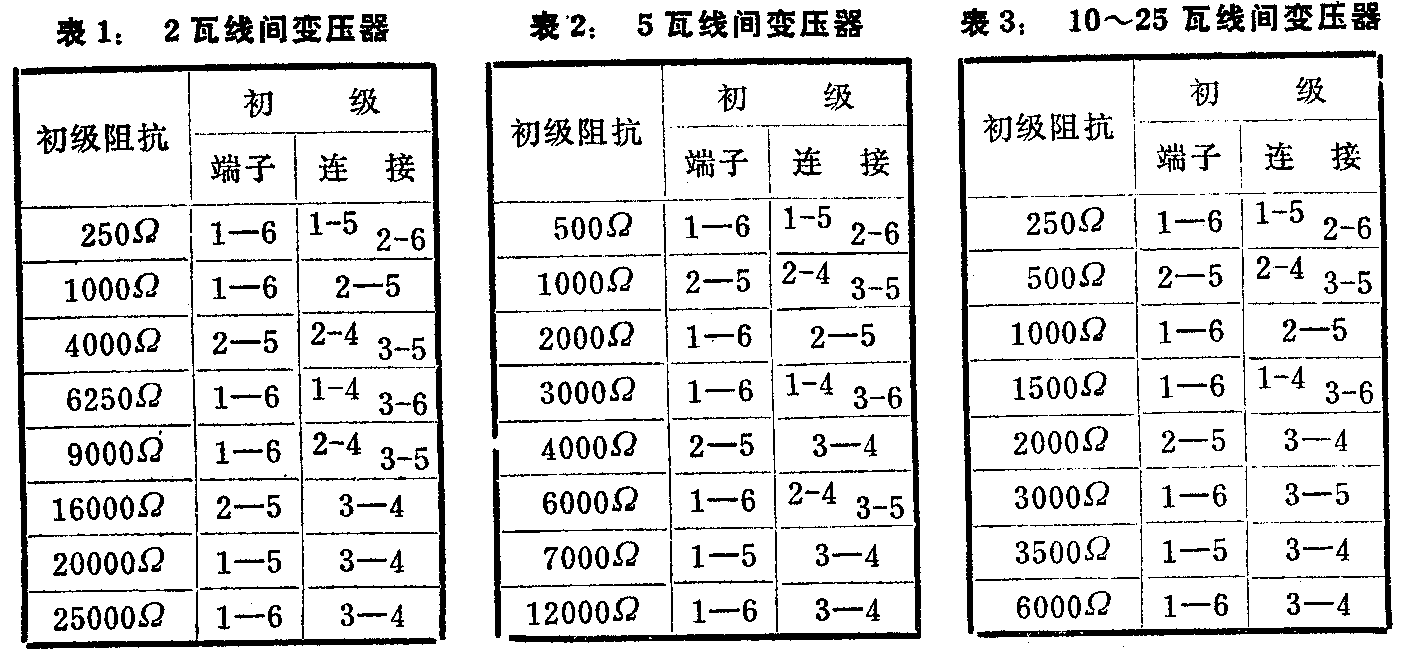

定阻式线间变压器的接线板上次级各端子标明的是阻抗；初级各端子则标明数字，各不同瓦数的线间变压器,按表1、表2、表3所列各种不同连接方法，可以得到各种不同的阻抗值。

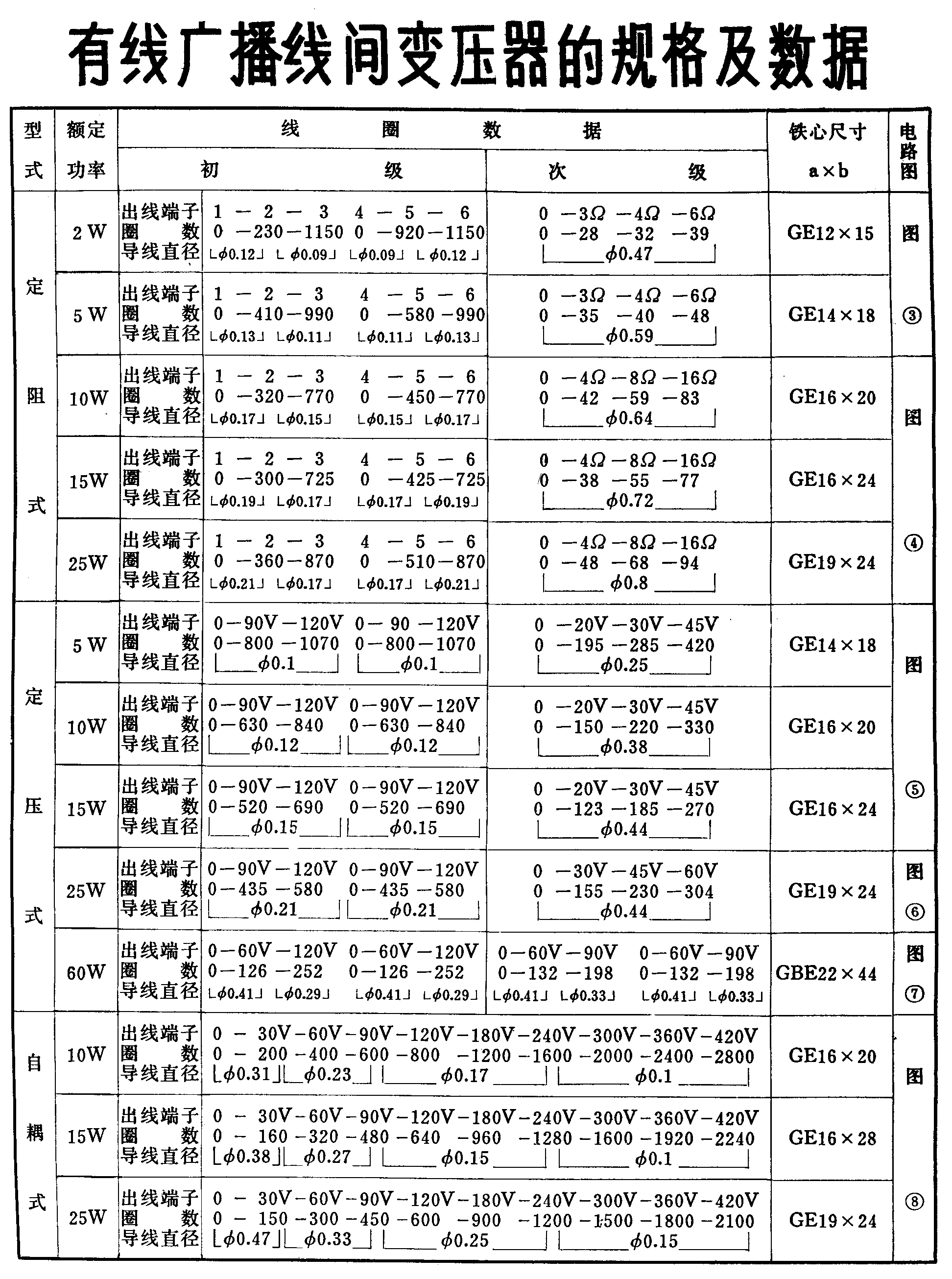

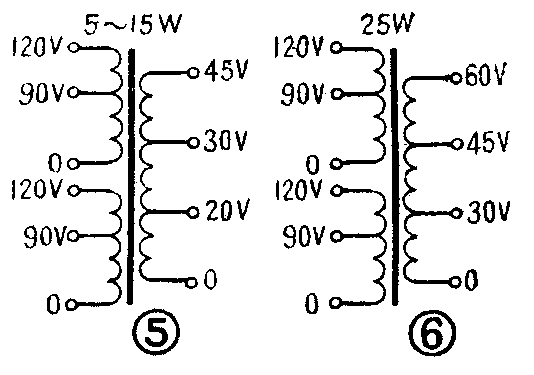

各种不同瓦数的线间变压器的规格及绕制数据详见本期封三。各型变压器的电路图分别见图3～图8。本厂产品采用高强度漆包线绕制。自制或修理用一般漆包线也可以。
线间变压器的型号，如“SB—15—4”型的意义是：“S”——输送；“B”——变压器；“15”——15瓦；“4”——生产序号。（上海无线电二十七厂供稿）
