一、主要性能指标
本机各项性能指标均符合标准规定的四级袖珍机的要求，生产中实际达到的水平比标准还有余量。
灵敏度：不劣于1毫伏／米（一般可达0.6毫伏／米，电源电压下降至1.1伏时，灵敏度几乎不下降）。
选择性：偏调±10千赫时衰减不小于12分贝（一般水平为20分贝）。
最大输出功率：150毫瓦。
电源消耗：无信号时约20毫安；50毫瓦时不大于80毫安；150毫瓦时不大于190毫安。
二、电路特点

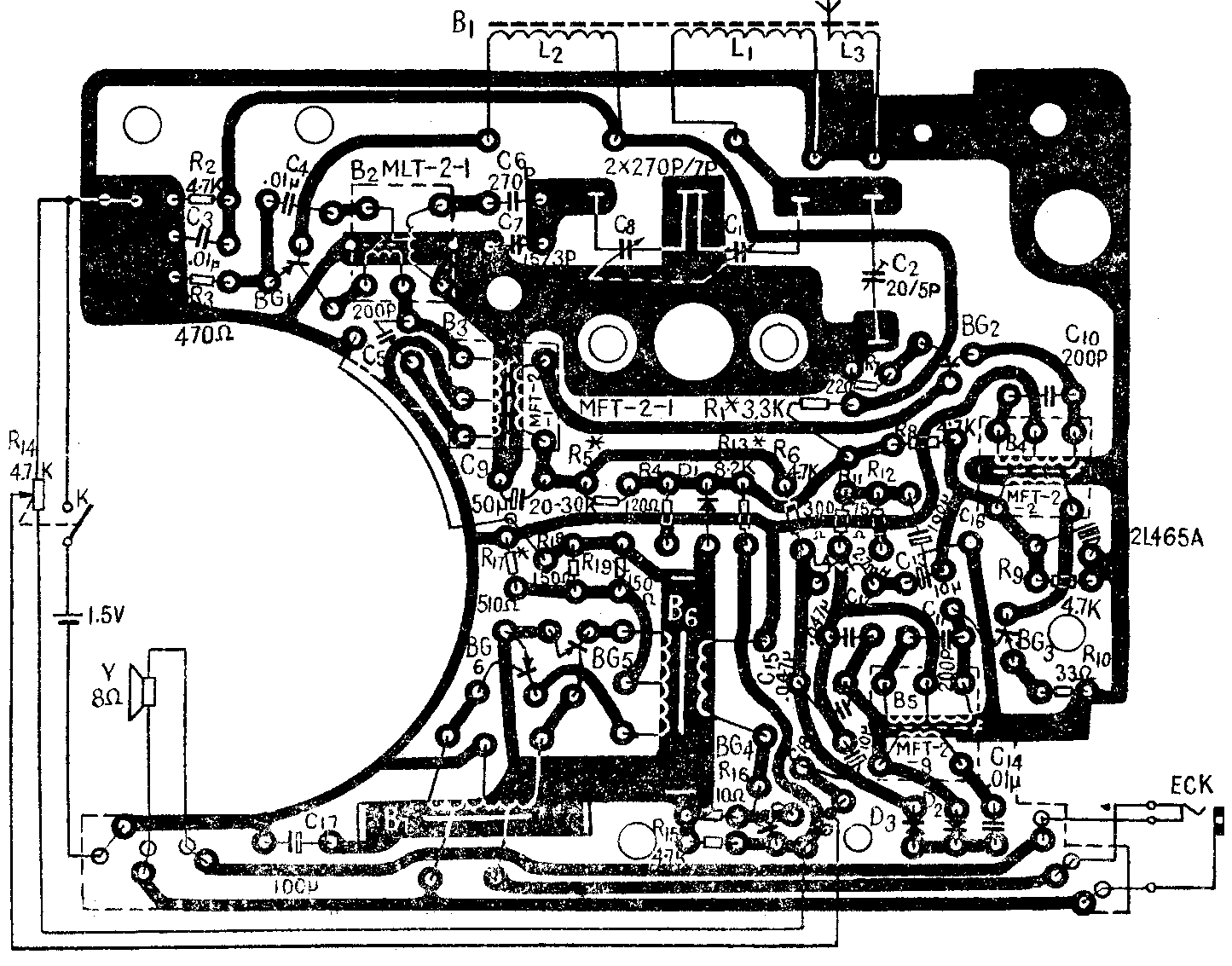

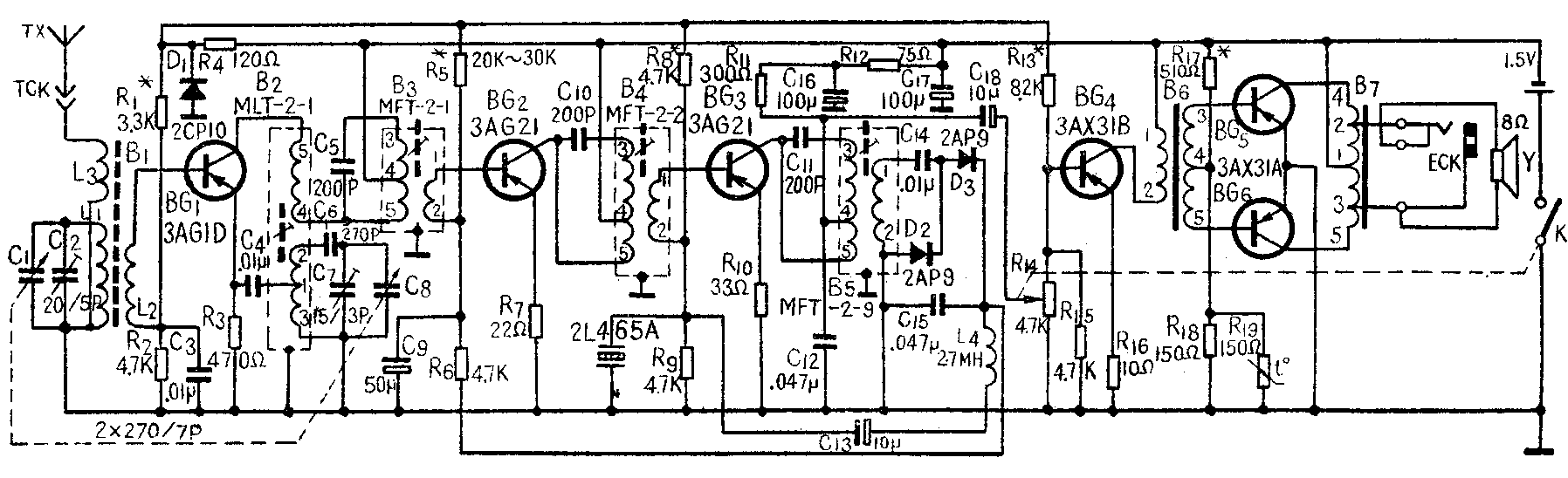

全机电路图和印刷电路图分别见图1和图2。本机工作原理请参看本刊去年第6期“低电压晶体管收音机”一文，这里仅对一些特点作简要说明。
1．低电压供电：理论和实践都证明采用1.5伏低电压供电，晶体管能正常工作，只要选择合适的工作点，对小信号或大信号都能得到合理的放大。本机采用一节1号电池（容量比5号电池约大10倍）供电，一般可使用三个月；而用四节5号电池供电的6伏机，在同样使用条件下一个月需更换一次电池。
2.偏压稳定电路：当电池电压随着使用时间增长而逐渐降低时，低电压机的灵敏度会显著下降，甚至收不到电台。解决这个问题的办法是稳定基极电压，使I\(_{c}\)也得到稳定。图1中采用硅二极管D1和限流电阻R\(_{4}\)组成稳压电路，供给前四级管子的偏压。主要利用D1的正向特性的“垂直”部分，当流过D\(_{1}\)的电流随电源电压变化而在较大范围内变化时，D1两端电压变化却很小，从而起到稳定基极电压的作用。例如，当电池电压变化33％（1.5伏降到1伏）时，D\(_{1}\)两端电压值从0.83伏降到0.75伏，即仅变化9.5％。加稳压措施后实测绝对灵敏度在降压情况下略有降低，而相对灵敏度（信杂比为20分贝）几乎不变，声音没有明显变化。当电池电压降到0.9伏时，收音机工作仍正常。
3．自动增益控制（AGC）电路：自动增益控制性能不好，则检波输出信号不均匀，或强信号时产生“阻塞”现象，即在一中放或二中放中频信号的音频包络被切割，调幅中频信号变成了等幅波，检波后无音频输出。阻塞较轻时，检波后的音频信号也严重失真，音质很差，噪声也大。1.5伏机由于电压低，强信号电压很容易超过集电极电压而被切割，造成阻塞。必须大大加强自动增益控制的作用才能避免阻塞，本机的具体措施是：
①二中放的负载第三中周采用次级圈数较多的MFT－2－9型中周，其电压传输比为1.9:1（一般的MFT－2－3则为3.5:1）。这样可在不阻塞的情况下增大输出信号1倍。
②采用倍压检波：可提高检波输出近一倍，同时作AGC用的直流成分增加，AGC作用增强。

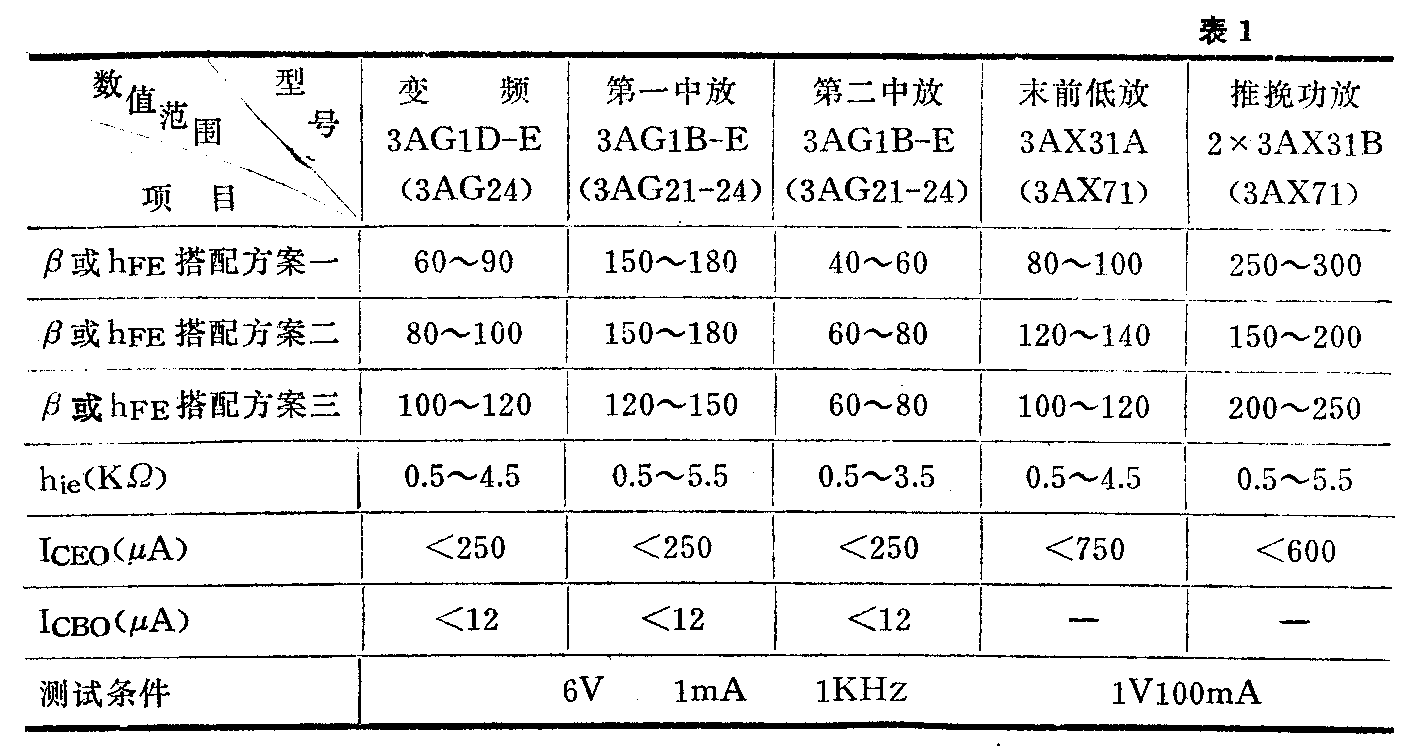

③一中放选用β较高的管子，本机一中放管β=120～200（一般6伏机β≤50），发射极电阻用得较小，使该级增益提高，增益可控范围大，效果显著。
④通过实验以自动增益控制最强为原则，来确定AGC电路元件R\(_{6}\)、C9的数值和BG\(_{2}\)的集电极电流范围（Ic2=0.4～0.5毫安）。
采取上述措施后，场强高达几千毫伏／米时，收音机也不阻塞，已为大批生产和长期使用所验证。
4．采用自耦式输出变压器：由输出功率计算公式P\(_{出}\)=Ec\(^{2}\)／2R\(_{L}\)可知。如果在6伏机上加1.5伏电源，电压降为1／4时，输出功率将减小为1／16。如要保持同样输出功率，必须把负载RL降到1／16。实际上还要考虑晶体管的饱和压降（3AX31管V\(_{CES}\)≈0.3伏）的影响，RL1.5V≈（1／23）R\(_{L6V}\)。例如，P出=100毫瓦，扬声器阻抗r\(_{L}\)=8欧时，
R\(_{L6V}\)=Ec\(^{2}\)／2P\(_{出}\)=（6-0.3)22×0.1=162欧；
R\(_{L1}\).5V=\(\frac{（1.5-0.3)}{^{2}}\)2×0.1=7.2欧。
用输出变压器进行阻抗变换，变压比n将分别为：n\(_{6V}\)=\(\sqrt{162}\)/8=4.5；n1.5V=7.2/8=0.95（变压器效率未计算在内）。
可知1.5伏机负载很低，输出变压器初、次级匝数比很近于1，在保证相同低频响应情况下，对变压器电感量要求比6伏机小得多，匝数可大为减少，并可使用粗线绕制，以减小直流损耗，因此做成自耦式最为有利。变压器效率可达95％。电源电压利用率可达90％，整机实际效率可达60％。输入变压器可按同样原则考虑，要兼顾增益和失真，也由试验确定数据。由于低频各级都在低负载下工作，为了弥补负载低而引起的增益下降，要求低频3AX31的h\(_{FE}\)尽可能大些。
5．两级中放及末前级均加电流负反馈：BG\(_{2}\)、BG3、BG\(_{4}\)的发射极电阻均未加旁路电容，以获得电流负反馈，使整机无需加中和电容就能稳定工作，并改善了整机谐波失真和频率特性。为提高推挽功放对电源的利用率，其发射极直接接地。(北京东风电视机厂)（待续）
