广播嗽叭的配接

在有线广播中，为了使扩音机达到正常输出、线路正常传输、喇叭发音宏亮，从扩音机到喇叭整个传输系统，除必须按照技术要求进行安装和经常维护外，喇叭和扩音机的正确配接也是一个十分重要的问题。如果扩音机的输出端与喇叭配接不正确，也就是不匹配，扩音机就不能输出最大电力，不仅喇叭发音小或失真，甚至会烧坏机件。因此，我们就简单讲讲扩音机、传输线、变压器和广播喇叭之间怎样进行合理配接这个问题。

要正确地解决喇叭的配接问题，必须首先了解有关配接器件的几个基本特性。

一、喇叭。喇叭常用到下列几个参数：

①标称功率——是指喇叭在承受这一功率条件下能长期工作而不致损坏。如舌簧喇叭的标称功率是0.1瓦。常用高音喇叭的标称功率有5瓦、10瓦、15瓦、25瓦等。应该注意的是，标称功率是喇叭在正常工作时允许输入的最大功率，不能理解为是喇叭工作时必须获得的功率，比如25瓦高音喇叭，实际上只要有20瓦甚至更小一点就能使它发音相当宏亮。

②阻抗——是指喇叭线圈在一定频率时的交流阻抗。一般舌簧喇叭在频率为1000赫时，交流阻抗为900O欧左右。配接时这个数值可以当作不变的参量。

③额定工作电压—根据额定功率P和交流阻抗Z来求出，即U=\(\sqrt{PZ}\)。例如：一只高音喇叭的额定功率为25瓦，阻抗为16欧，则额定电压U=PZ=/25×16=20伏。这就告诉我们，在使用这种喇叭时，工作电压不能超过20伏。

常用的几种高音喇叭的参数见表一。

二、线间变压器。线间变压器分定阻式线间变压器和定压式线间变压器两种。它的作用是将扩音机的高输出阻抗（或高输出电压）变换成低阻抗（或低电压），以便和喇叭的阻抗（或额定电压）相匹配。常用线间变压器的几项参数如下：

①传输功率——是指该线间变压器所能传送的功率。配接时变压器次级所接负载的总功率不能超过这个数值。

②阻抗——是指线圈的交流阻抗，与线圈圈数有关。圈数越多，阻抗越高。定阻式线间变压器的初级线圈圈数比次级圈数多，所以初级阻抗比次级的阻抗要高。

③变压比——通常用符号“n”来表示。它代表线间变压器初、次级的圈数比或电压比。即

式中N\(_{1}\)、N2分别代表初级和次级的线圈圈数；U\(_{1}\)和U2分别代表初级和次级的电压。

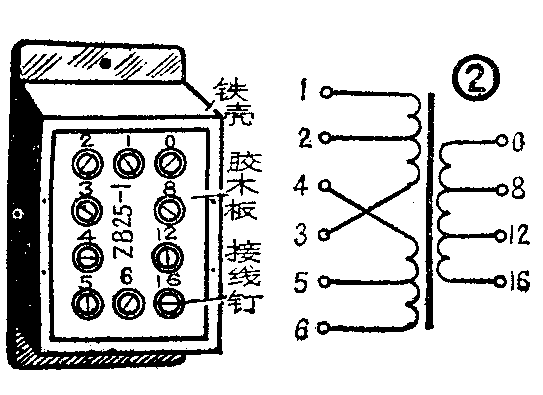

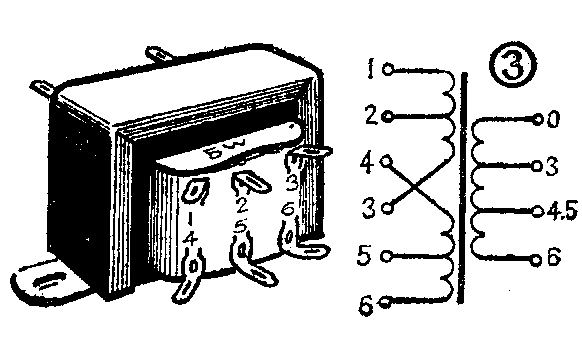

定阻式线间变压器的初、次级抽头都是用阻抗值来表示的。为了与不同规格的扩音机和喇叭匹配，变压器的初、次级通常有许多抽头，有的将初、次级抽头的各种阻抗值直接标在变压器外壳上，如图1所示。也有的定阻式线间变压器的初级抽头用顺序号表示，如图2、图3。使用时应参考该线间变压器的使用说明书配接。表二和表三列出了两种定阻式线间变压器的变换接法，

为了使用时方便，表中并给出了相应于每个抽头的电压值，它是根据公式U=\(\sqrt{PZ}\)求出来的，P是线间变压器的功率，Z是相应抽头的阻抗值。

应该注意，由于线间变压器每个抽头的阻抗与它的圈数的平方成正比，因此，两个抽头之间的阻抗并不等于两阻抗之差。例如，4000欧拍头和1000欧抽头之间的阻抗就不等于4000欧-1000欧=3000欧，而等于（\(\sqrt{4}\)000-1000）2=1000欧。

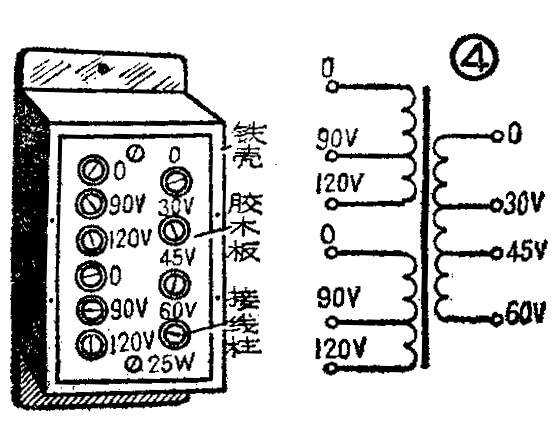

定压式线间变压器是配定压式扩音机用的，它的初、次级抽头标明的不是阻抗值，而是电压值。例如，初级线圈抽头标明120伏、240伏，次级抽头标明30伏、45伏、60伏等。由于电压与圈数成正比，因此两抽头之间的电压就等于两电压之差。例如，50伏抽头和30伏抽头之间的电压是50伏-30伏=20伏，这一特点在应用上比定阻式的要方便。图4是一种常见的25瓦定压式线间变压器的实物图。

三、扩音机。描述扩音机一个很重要的参数就是扩音机的额定输出功率，它是指扩音机在满足一定条件下不失真的额定输出功率。这个数值在扩音机出厂时都已标明，如40瓦、150瓦、250瓦等。应指出，如果条件发生变化，扩音机工作状态就要变化，于是扩音机实际输出功率及其它技术指标都要变化。

扩音机按其功率的输出方式，分为定阻式扩音机和定压式扩音机。一般小功率扩音机是定阻式输出，这种扩音机在一般工厂、机关、学校等用的较多。农村人民公社放大站一般采用250瓦以上的定压式输出扩音机。

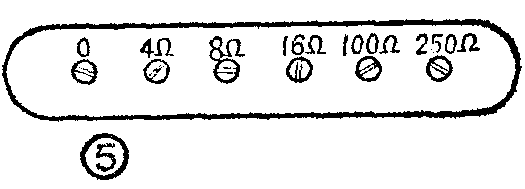

定阻式扩音机背面的输出接线板上通常标有扩音机的几种输出阻抗，如图5所示。4欧、8欧、16欧为低阻输出，100欧、25O欧为高阻输出。每个接线柱的欧姆数，均表示是它和“0”接线柱之间输出阻抗的数值，例如：0与8欧两个接线柱之间的输出阻抗是8欧。由于定阻式扩音机在电路上没有采用负反馈或者只采用了轻度的负反馈，因此负载的变化对扩音机影响很大。当负载太轻时，不但喇叭声音不好，还容易使输出变压器击穿；负载太重又容易烧坏扩音机功放管。所以使用时要求负载阻抗必须等于或稍大于扩音机的输出阻抗，使扩音机在匹配状态下工作。

定压式扩音机输出电压有20伏、120伏、240伏等数种。由于它在电路上采用了深度负反馈，所以当负载阻抗在一定范围内变化甚至开路时，仍能使输出电压保持稳定。但要注意，不能让扩音机严重超载工作，否则会损坏机件。

四、配接条件。我们讲扩音机与负载匹配，就是要满足下面三个条件：

①功率匹配。全部负载吸收的总功率，应等于扩音机输出总功率，或比总功率略小些，但不应小于扩音机额定输出功率的70％。

②阻抗匹配。全部负载的总阻执，应等于或稍大于扩音机的输出阻抗。

③电压匹配。每个喇叭上分配到的功率应等于或小于其标称功率，也就是要求加到喇叭上的电压应等于或小于其额定电压。

在实际工作中进行配接计算时，可采用阻抗法和电压法，因为电压法比较容易掌握，所以我们只介绍一下电压法。

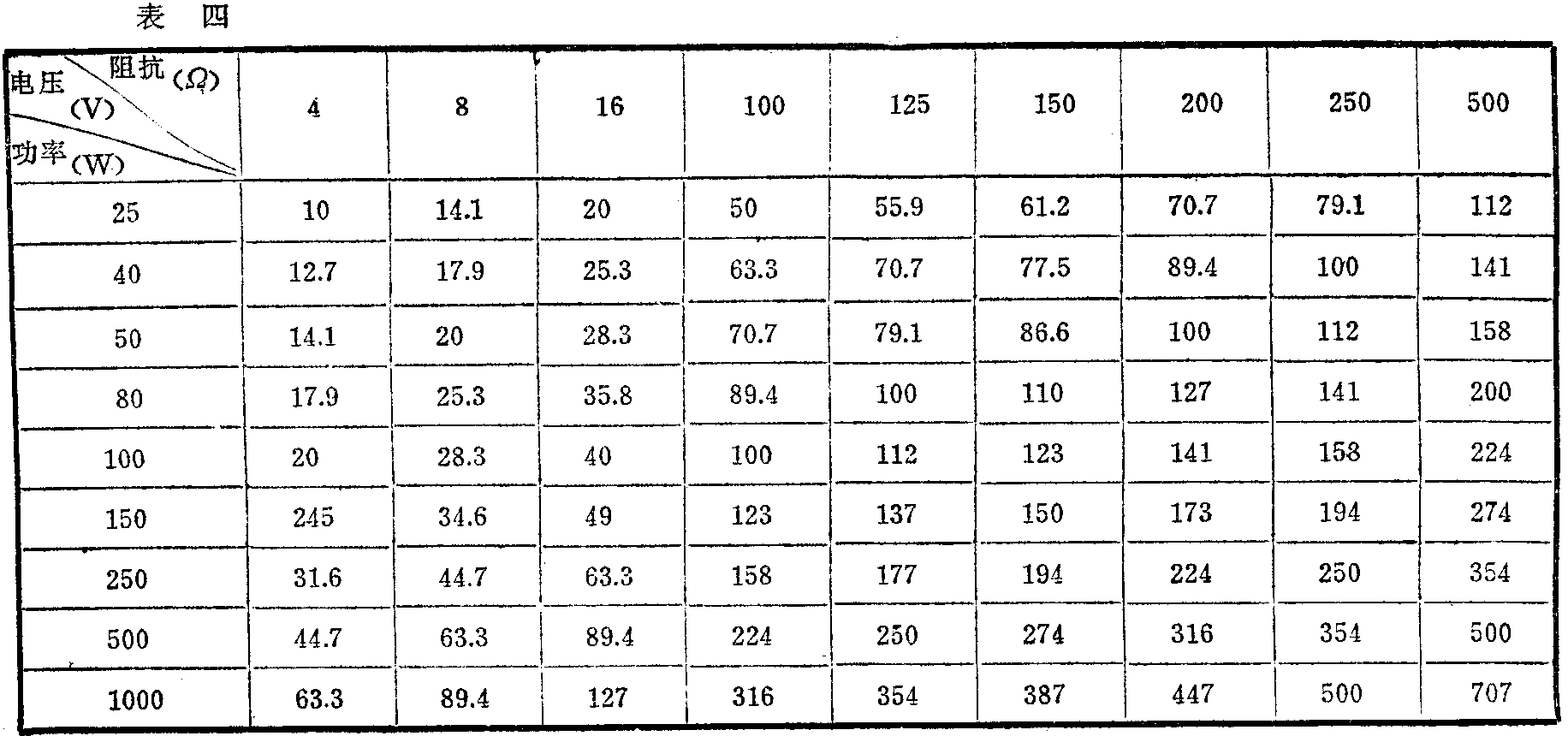

所谓电压法匹配就是通过查表或利用公式U=\(\sqrt{PZ}\)，分别求出扩音机、线间变压器以及喇叭的额定电压，配按时使喇叭得到的电压等于或略低于其额定电压，然后再进行功率和阻抗的验算。为方便读者，表四列出常用扩音机输出端子阻抗与电压的互换表。

只有满足了上面三个条件，才能使扩音机和喇叭正常工作。在实际使用高音喇叭时，往往送给喇叭的功率要比它的标称功率小一些，这样配接不仅减轻了每只喇叭的负担，使喇叭不易损坏，而且在阻抗匹配的条件下使扩音机可以多装几只喇叭。(南宁市第二中学 南宁市广播站) （未完持续）
