半导体高音质收、扩音机

本刊去年第5期曾刊登过“高音质 半导体扩音机的制作”一文，发表后不少读者来信要求介绍该机的印刷电路板及收音部分，并提出一些制作方面的问题。现再作一些补充说明，供大家参考。

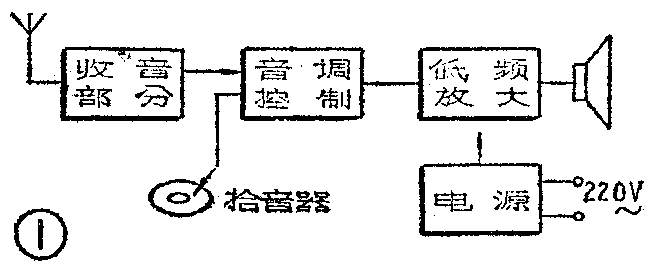

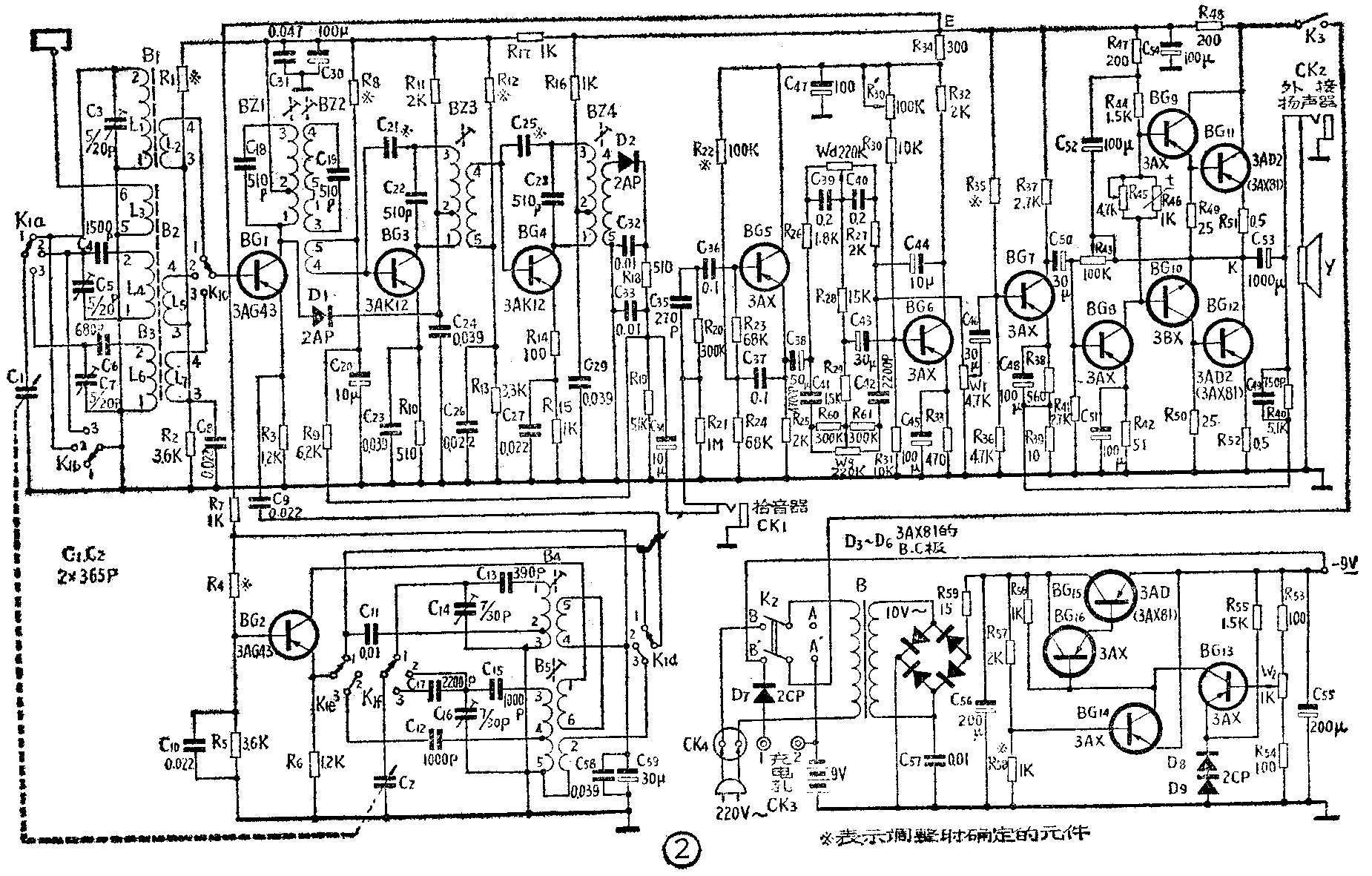

这台高音质半导体收、扩音机的方框图如图1。整机电原理图见图2，对于电路的工作原理由于篇幅所限，本文不作介绍。这里仅介绍在制作中的一些具体问题。

混频和振荡分别用两只管子担任，振荡稳定，输入电路对振荡的影响小，混频和振荡可以分别调到最佳工作状态，有利于提高整机灵敏度。混频BG\(_{1}\)管的静态工作点为Ic1=0.3～0.5毫安，振荡管BG\(_{2}\)取Ic2=0.5～0.3毫安。BG\(_{1}\)和BG2采用3AG43，亦可用3AG1C～E、3AG2～4、3AG23～29、3AG34～37、3AG42～45、3AG48～50、3AG51C～E、3AG52、3AG53C～E、3AG62～64、3AG74～77、3AG80—87、3AG95～96等。对管子的β值没有严格的要求，一般大于30即可。

中振线圈用SZZ\(_{2}\)（原102型、红色），短振线圈用SDZ2（原103型，兰色）。这种线圈应配用5／270微微法可变电容，但笔者现用12／365可变电容，一般来说，12／365微微法的可变电容就应配用相应的振荡线圈，如SZZ\(_{3}\)、SDZ3比较合适。若用SZZ\(_{2}\)、SDZ2代用，线路参数需稍作变动，可参照图2，例如中波波段，C\(_{13}\)、C14选得适当即能满足频率覆盖在535～1605千赫范围内。

振荡电压是通过C\(_{3}\)耦会到BG1的射极，短波II是利用短波I的二次谐波。

为提高灵敏度，中、短波各采用不同的磁棒。中波线围绕在M4φ10×200毫米磁棒上，短波频率分为两个波段，短波I：3.9～6兆赫，短波II：6～12兆赫，它们的线图都统在N1φ10×200毫米的磁棒两端。具体数据是：

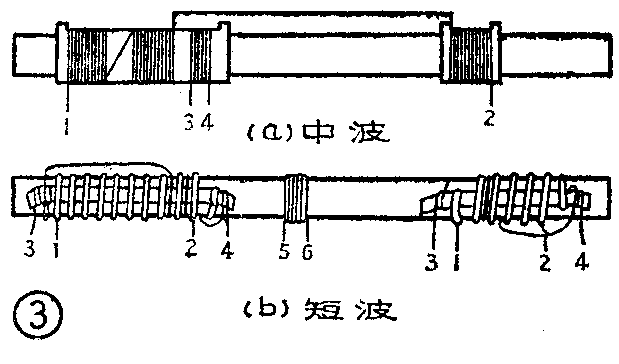

中波线圈（图3a）：1～2端用28×φ0.07毫米丝包线分段平绕20+20+20圈；3～4端用7×φ0.07丝包线平绕7圈。

短波线圈（图3b）：短波I：1～2端用φ0.8毫米镀银铜线或漆包线间绕10圈；3～4端用φ0.8毫米漆包线间绕2圈；5～6端用φ0.18毫米漆包线平绕7圈。

短波II：1～2端用φ0.8镀银铜线或漆包线间绕5圈；3～4端用φ0.8漆包线间绕1圈。

为提高短波接收效果，在机箱顶部附有一块带状铜皮天线。

本机有两级中放，第一中放加有自动增益控制，工作电流取在I\(_{C3}\)=0.4～0.6毫安。第二中放为获得足够大的增益，电流取IC4=0.6～0.8毫安。为了减小失真以及使中放级工作稳定，本级加有电流负反馈，在BG\(_{4}\)的发射极串了一个小电阻R14。为提高自动增益控制的性能，本机还加有二次控制电路D\(_{1}\)、R11。中周全部采用SZP型（原T10A型），第一级中周采用 SZP7（原T10A—4，绿）和 SZP1（T10A—1，黄）组成电感耦合双调谐回路，第二、三级中周分别用 SZ\(_{P}\)2（T10A－2白）和 SZP3（T10A—3黑），也可用相应的其它型号的中周。中放管BG\(_{3}\)、BG4用3AK12，各种3AG型高频管和3AK型开关管均可使用，β值一般可选在40～100左右。放大后的中频信号经检波级D\(_{2}\)、R18、R\(_{19}\)、C32、C\(_{33}\)检波后在电阻R19上取得音频信号送至音调控制部分。

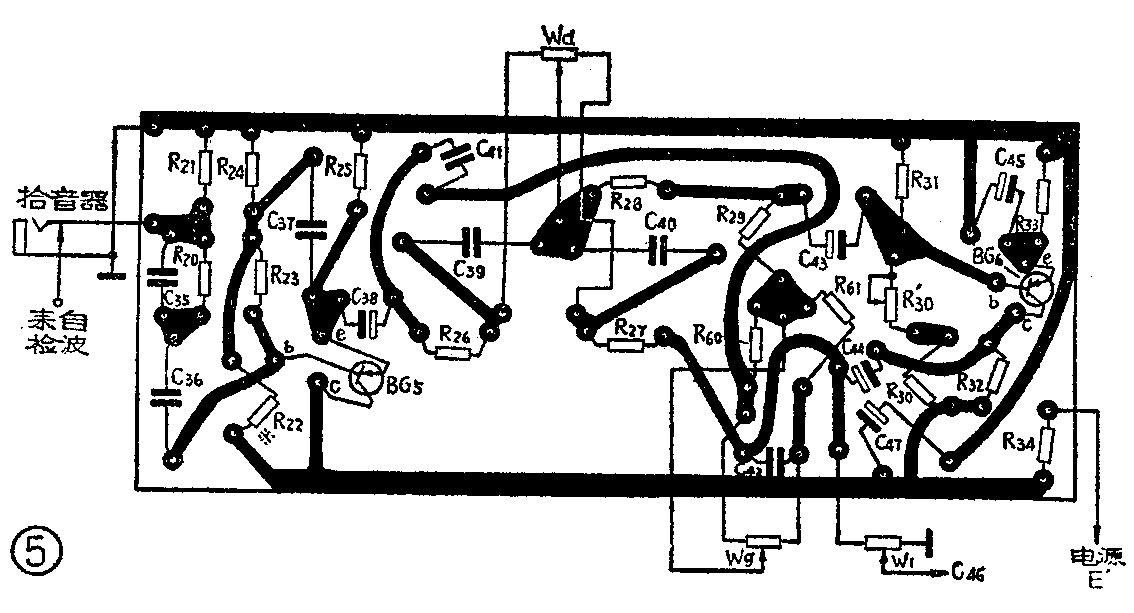

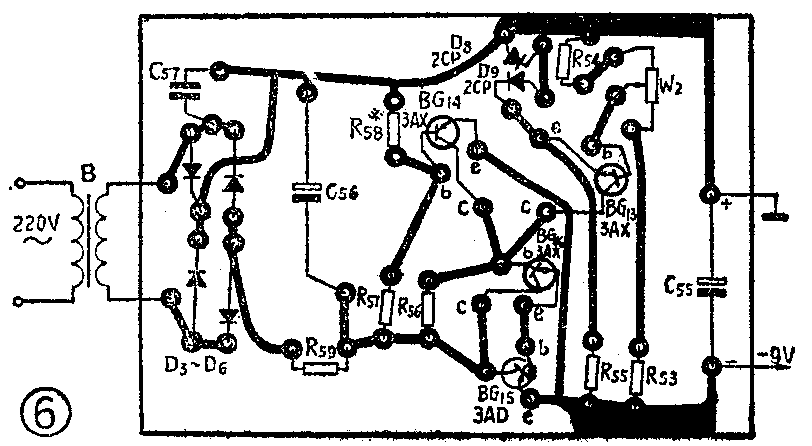

本机的外形、安装结构等请参看本期封底。所有的元件都是焊接在自制的三块印制板上。收音、低放部分合在一块主印制板上（图4），音调控制部分和稳压电源部分分别做成两块小板（图5、图6）。这样，应用十分灵活，若单独用主印制板便是一般的半导体收、扩音机，单独用音调板可以和其它低放电路构成音调可调的扩音电路。音调和电源印制板的比例都是1：1，读者可以直接复制。主印制板比实物的尺寸稍小，复制时，中周的孔距要适当放大一点。

机箱正面左上方装有一只扬声器，下方刻度盘两侧各有两个旋钮：音量（代开关）、调谐、高音控制和低音控制。背面有波段开关、抬音器插口、外接扬声器插口、交流电源（220伏）插座，电源选择开关、充电孔等。

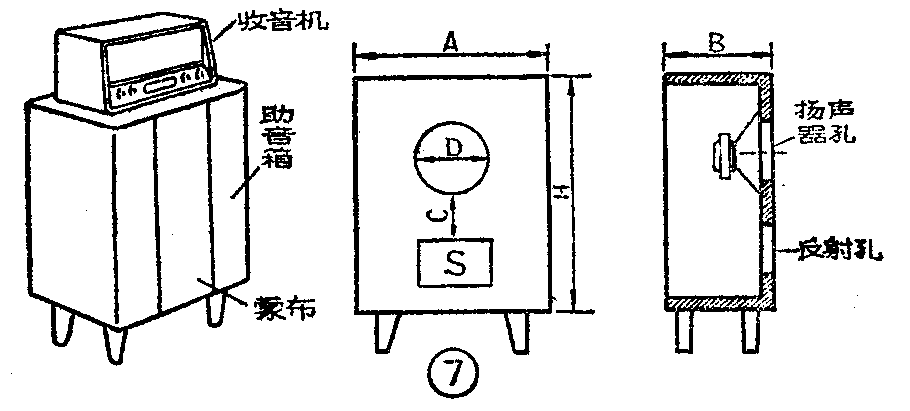

机箱正面装有一只YDB1.5－704I型扬声器，要获得良好的放音效果，需要有一个良好的助音箱。本机采用开启式的低频倒相箱，外形和尺寸如图7。对于口径160毫米的扬声器，H≈480，A≈370，B≈200C≈70，D≈122，S≈100；对于口径200的扬声器，H≈575， A≈450，B≈250， C≈76，D≈162，S≈180；对于口径250的扬声器，H≈700， A≈550，B≈325，C≈76，D≈212，S≈325。其中S表示反射孔面积（除S的单位为厘米2外，其余单位均为毫米）。

助音箱要求制作得十分结实，所有的接缝处都应用动物胶如皮胶、乳胶等粘牢或用木榫接，避免使用铁钉。助音箱的木板要求较厚，正面板厚度应大于20毫米，侧板厚度应大于15毫米。如果木板太薄，助音箱会因扬声器的发声而振动，破坏了放音效果。助音箱面板开有一个圆形扬声器孔和一个矩形反射孔，使从箱壁反射后经反射孔传出的低音波和扬声器孔直接传出的低音波相位相同，互相叠加，从而增强低音。使射孔的大小最好能调节，以获得最佳的低音效果。助音箱面板开孔处蒙上一层长条形的疏孔硬质蒙布，既防尘又增加了助音箱的美观。如果有条件，采用较厚的吸音材料，如棉絮、毛毡之类贴在箱的内壁，装上后板并加密闭，制成密闭式助音箱，效果更好。

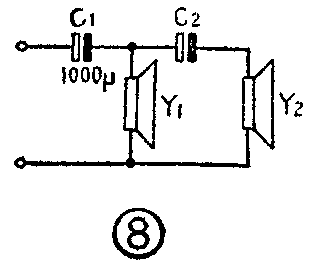

扬声器的选择：本文介绍的电路是高音、低音由同一个通道输出，选择扬声器时，应选用一只频率响应较宽的扬声器，以兼顾高音和低音，例如YD2—1653型（口径167毫米，频率范围100一12000赫）等大口径扬声器。如果用一只低音扬声器和一只高音扬声器分别放低音和高音时，可按图8的连接方式，图中Y\(_{1}\)是低音扬声器，Y2是高音扬声器，电容C\(_{2}\)在几十微法左右。低音扬声器一般用口径200毫米左右（8时）的扬声器，高音扬芦器用2时左右的即可。

本机中的扩音电路可以和各种半导体收音机配合。配合时，从收音机的检波输出端取出低频信号送到扩音电路的输入端（即CK1插孔）。它们之间电源线如何连接是读者关心的问题，扩音电路电源是9伏，而一般半导体收音机电源是3伏、4.5伏、6伏和9伏等几种，因此，它们的电源线在连接时，应有降压电阻，并须加接去耦滤波电路以防止公共电源内组所引起的自激。图9中，RC是去耦滤波电路，R兼有降压作用，电容C的数值一般在50～100微法，不可大小，电阻R的大小对不同电源的收音机应取不同的阻值，对于3伏收音机R取2千欧姆左右，4.5伏取1.5千欧姆，6伏取1千欧姆，9伏取100欧姆。（唐远炎）
