实现自动调压，对于县、公社一级的广播站或放大站来说，不仅避免了频繁地人工调节，而且也为实现广播开关自动化打下基础。本文介绍一种自动调压装置，供同志们参考。
电气性能
1．自动调定的电压可在190伏～230伏内选择。
2．自动起调电压可在±5伏～±15伏内选择。
3．自动调走的电压精确度决定于起调电压，最高精确度达±5伏。
4.外界电压最低限度的调升，自动调压装置没有限制，由调压器的容量及损耗功率来决定。
电路原理

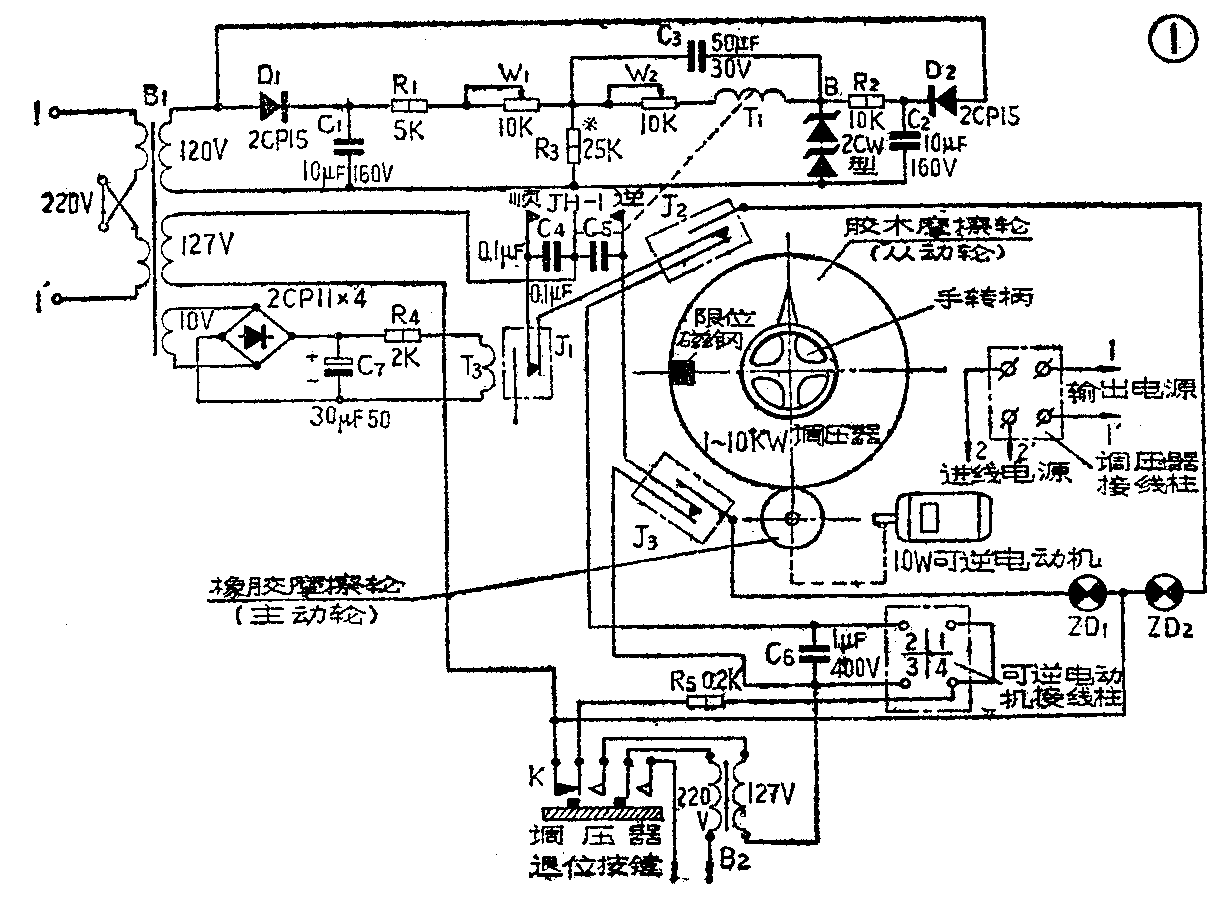

控制电路见图1。从图中可看出，所谓自动调压，就是让一个可逆电机带动调压器转盘，以代替人工调节，而可逆电机（以后简称电机）的转动又受一套简单控制电路的控制。电机工作电压为127伏。电机的1、4出线相连，通过R\(_{5}\)和退位按键接于电源变压器B1的次级127伏一端；2、3 接线点分别通过干簧继电器和控制电路的极化继电器（以后简称JH）的左右接点相连，JH中间接点接变压器B\(_{1}\)次级127伏的另一端。JH中间接点不管偏左、偏右，都能使电机通电运转，不同的是当中间接点偏左边时，电机顺时针转；偏右边时电机逆时针转。JH中间接点的偏左偏右是决定于JH线包T1通电的电流方向的。从图1中可看到，A、B两点分别是二套120伏半波整流电路的直流输出正端。由于两套整流电路的直流输出负端已经相连，所以如果A、B两点的电位不同，A、B之间JH的线包T\(_{1}\)中就会有电流流过。电路中R端直流电位是经稳压管稳压的，稳压值一般取110伏，而A端直流电位没有经过稳压。如果我们准备将电源电压自动调节在210伏，那末就可以在电源电压为210伏的条件下，调节控制电路中的电位器W1，使A端直流电位也为110伏（如果计划将电源电压自动调节在其它数值，也是以同样方法调节W\(_{1}\)），A、R之间没有电位差，T1中没有电流，JH的中间接点不与左、右接点相通，电机不转动，保持调压器输出为210伏。但在电源电压发生变化时，因为A点的直流电位随电源电压的改变而变化，而B点电位仍不变，A．B两点之间就产生了电位差。例如：电源电压升高到220伏时，A点电位约升高到115伏，高于B点5伏，这时电流由A点经线包T\(_{1}\)流向B点，因为5伏电压已经超过了JH的吸动电压（2.5伏），所以JH动作，其中间接点和右接点接通，电机逆转带动调压器转盘降压。当电源电压降到210伏时，A点电位又恢复到110伏，A、B之间也就没有电流流动，JH中间接点恢复到中间位置，电机停止转动，也就使调压器停止调压；如果电源电压降到200伏，A点电位则降到约105伏，低于B点电位5伏，这时电流从B点经线包T1流向A点，JH动作，中间接点偏左，接通电机顺转电路，带动调压器转盘升压．当电源电压升到210伏时，A点电位又恢复到110伏，JH中间接点又恢复到中间，电机停止转动，调压器又停止在210伏处。这样不管外界电源电压升高还是降低，都能调到所需要的稳定电压上。
电路中，电位器W\(_{2}\)的作用是选择起调电压的，也就是说，调节W2可以决定电源电压在自动调定的数值上（例如210伏）变化多少数值，JH的接点才动作。我们采用的极化继电器JH，吸动电压为2.5伏，直流电阻为4.7KΩ。显然，如果电位器W\(_{2}\)阻值调到零，则A、B之间只要有±2.5伏电位差JH的接点就会动作。因为是半波整流，所以这时电源的起调电压应为±5伏，如果W2的阻值调到4.7KΩ,那末A、B之间就要有±5伏的电位差，JH的接点才动作。对电源来讲，起调电压就是±10伏；再调大W\(_{2}\)的阻值，起调电压可更大。
在工作过程中，如果控制电路失灵，电机可能一直运转，使调压器无限调升电压，这是不允许的。为了解决这个问题，在图1中引入了一个干簧管J\(_{1}\)，使在发生上述故障时能自动断开电路，停止电机转动。干簧管J1的作用是：在电源电压低于230伏时，T\(_{3}\)所得到的直流电压不足以使J1动作，常通接点仍处于闭合状态；但当控制电路失灵，调压器输出电压超过230伏时，T\(_{3}\)的直流电压降随之升高，以致使J1动作，常通接点脱离，切断电机顺转电路，从而起到保护作用。

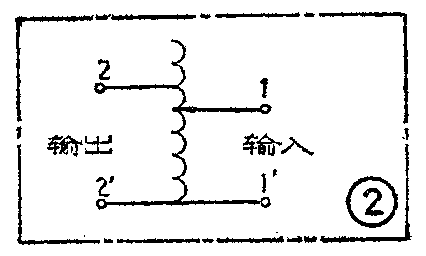

装在调压器上的干簧管J\(_{2}\)、J3和装在转盘上的磁钢配合工作，是调压器上的限位装置。干簧管J\(_{2}\)为调压器到头限位装置，因为有时外界电压太低，调压器升到终端，还升不到所需要的自动调定电压，而这时控制电路仍然连通电机的顺转回路，如果不把顺转回路切断，电机继续顺转就会损坏电机。我们应用了干簧管J2，就使得当转盘上的磁钢随着电机顺转而靠近干簧管J\(_{2}\)时，干簧管的常通接点在磁钢磁场的作用下断开，从而使电机停止转动。此时，J2的常开接点闭合，指示灯ZD\(_{2}\)亮。遇到外界电网电压很低，调压器按正常接法不能得到所需要的电压时，可以采用将调压器反接的方法（即输入、输出线头对调），如图2所示。但用这种方法也不能任意提升电压，因为当滑动臂1慢慢接近1'而提升输出电压时，调压器承受的功率也会越来越大，为了不使调压器过载而烧毁，对最大输出电压就有一个限制，因此就应该加一个限位装置，这个装置就是干簧管J3以及和它对应的磁钢。当电机逆转使调升的电压升 到限位电压时，装在转盘上的磁钢刚好接近干簧管J\(_{3}\)，在磁钢磁场的作用下，干簧管J3常通接点断开，电机停止转动，调压器也就停止再调压下。此时，J\(_{3}\)的常开接点闭合，指示灯ZD1亮。
电路中，K为调压器的退位按键，即在每次用电结束切断电源后，按下按键开关K，使可逆电机接通变压器B\(_{2}\)所供的127伏电源，于是电机运转。这样，如果调压器正接，电机则逆转；如果调压器采反接法，则退位部分与可逆电机“3”的连线改接到“2”，于是电机顺转。总之，应使调压器向低电压方向运转。当运转到限位磁钢靠近干簧管J3（如果反接则是靠近J\(_{2}\)）时，在磁钢磁场的作用下，J3常通接点断开，使电机停止转动，限位指示灯ZD\(_{1}\)亮，以示应停止再继续按按键开关K。采用退位按键这一套装置的目的，是为了防止上一次用电结束前有较大的升压幅度，引起下次刚接通电源时，有很大的输出电压而烧坏机件。
接在A、B之间的电容器C\(_{3}\)容量要大，利用它的充放电有一个过程的道理，以减弱A、B两点之间的突变电压，使得调压器不至由于电源电压突变而马上自动调压。
C\(_{4}\)、C5的作用是可以消除J\(_{H}\)接点火花，以免干扰站内收音机、 录音机的工作。
R\(_{5}\)为电机的限流电阻，可以减小起动电流，保护JH的接点和电机。
C\(_{6}\)为电机的启动电容。
元件选择
调压器要有足够的容量，大于是少等于实际消耗的功率。调压器的胶木自动转盘厚度为0.5～1.5厘米，圆盘直径应大于调压器的最大宽度，最好用车床加工，使之与调压器的转轴相接并固定好；可逆电机的规格为：工作电压 AC 127伏，转速每分钟9～20转，功率10瓦左右；电机的轴套采用L601录音机的靠轮，应使橡皮部分与调压器的胶木转盘靠紧；极化继电器的型号为JH—1型，内阻为4.7 KΩ,起动电压为2.5伏（也可以采用其它规格的极化继电器，但要求起动电压在5伏以内，内阻在2KΩ以上）；稳压管采用9只2CW9型的管子串联起来运用，稳压值为110伏。也可以用其它型号的稳压管，但要求串联起来的稳压值应在100伏～120伏之内。T\(_{3}\)为干簧管J1的线包，干簧管管径为1厘米，可用直径为0.08毫米的漆包线在管径上乱绕4000～5000匝制成，干簧管的吸动电压一般需7伏。电源变压器B\(_{1}\)的铁心采用28毫米×30毫米的硅片，初级220V绕组用线径为0.23毫米的漆包线绕450匝；次级的120伏的绕组用线径为0.15毫米的漆包线绕780匝，共绕两组。 次级10伏绕组用线径为0.23毫米的漆包线统65匝。变压器B2铁心采用22毫米×22毫米硅片，初级220伏绕组，用线径为0.13毫米的漆包线绕2400匝；次组127伏的绕组，用线径为0.18毫米的漆包线绕1300匝。C\(_{1}\)、C2、C\(_{3}\)、C6采用 油质电容器。干簧管J\(_{2}\)、J3的限位磁钢的磁性要求不高，可用舌簧喇叭上的磁钢。
调试
装置完毕后，应反复检查线路是否有错接或漏接。如果接线无误，就可以进行调试。
首先调整干簧管J\(_{2}\)、J3的位置。J\(_{2}\)可放置在原电压刻度盘的250伏位置（即终端位置）；J3放置的位置可以根据调压器容量和实际消耗功率来决定。我们的实践经验是：当调压器容量与实际消耗功率相当时，限位电压取180伏，即将J\(_{3}\)放在180伏处；当调压器容量大于实际消耗功率的1/3时，J3可放在170伏位置；当调压器容量大于实际消耗功率的1/2时，J\(_{3}\)可放在150伏位置上。因为是经验数据，所以仅供参考。
第二步是调节A、B两端电位。调节前先让W\(_{2}\)、T1与AB两点脱离，变压器B\(_{1}\)接通220伏电源，在B端稳定电压为110伏的条件下，调节电位器W1使其阻值由最大变到零，这时A端的电压应在105伏～125伏范围内变化。如果低端大于105伏，可减小R\(_{3}\)；如果高端小于125伏，则可增大R3的阻值。如果在调试过程中，A端电压始终很低或没有电压，就可能是整流二极管D\(_{1}\)损坏，可另换一个新管继续调试。对B端的调试主要是调整稳压管2CW的稳定电压，使串联稳压管的稳压值为100伏～110伏。如果高于或低于此范围，可用增减稳压管的办法调节（在几只单个稳压管串联时，应首先将每只管逐一检查测试）。
第三步是把W\(_{2}\)和T1接入A、B之间，这时可有意识地变动外界电源电压，使电机转动带动调压器调整输出电压，然后调节W\(_{1}\)使输出电压自动调节在所需要的电压上，再调整W2。使起调电压选在需要的电压范围内。
调整线包T\(_{3}\)的电压时，可在外界电压为220伏的条件下，慢慢变动电阻R4的阻值，使J\(_{1}\)吸动，常通接点断开，这时测量线包T3的直流电压降应在8伏左右。然后调大R\(_{4}\)的阻值，使T3的电压降减小0.5～1伏，常通接点就接通，这时R\(_{4}\)的阻值就可定下来。
整个调试工作结束后，如一切正常，便可将自动调压装置接入电源，接上负载，便能自动调压。(太仓县人民广播站)
