用优选法选择偏流电阻

本期介绍了一个适合初学者使用的加法电阻盒，它的优点是选择偏流电阻可以不用任何仪表。偏流电阻有一个变化范围，如何能用电阻盒尽快决定合适的偏流电阻值呢？这里介绍一个用优选法选择偏流电阻的方法。

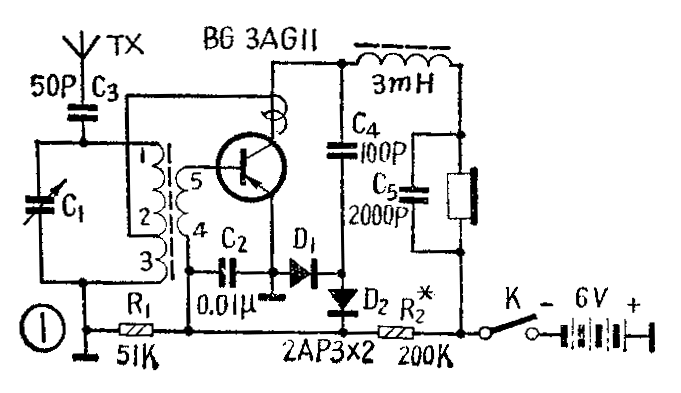

以图1电路为例。这是一个单管来复再生式的收音机电路。图中R\(_{1}\)、R2是它的偏流电阻，它是决定晶体管的直流工作点的。由于电路元件的参数的分散性，所装出来的收音机的元件数值不可能和原电路给出的元件数值完全相同，所以偏流电阻R\(_{2}\)的数值一般要在调试中确定。分析一下图1的电路可知，如果R2偏小，晶体管基极的注入电流就会偏大，集电极电流也会偏大，虽然声音大了，但这时电池消耗太大，噪音也太大。另一方面，由于基极注入电流增大，由次级线圈反射到调谐回路的反射电阻也会增大，这样就会使调谐线圈的Q值下降，选择性变差，当收音机调谐到某一电台时，就有可能同时听到好几个电台的播音。因此R\(_{2}\)的阻值不能太小。如果R2太大，晶体管基极注入电流就会太小，集电极电流也很小，虽然选择性好一些，但喇叭中的声音太小。根据以上分析可知：R\(_{2}\)不能太大，也不能太小，以收音机声音大、选择性好、噪声小时的R2的数值为合适。

选择R\(_{2}\)的最佳数值可以用优选法的0.618法来进行（关于0.618是怎么来的，本文不再讲了）。下面讲讲用0.618法选择偏流电阻的过程。图1中给出的R2数值为200KΩ，因此我们可估计制作时R\(_{2}\)的最大变化范围是0～300KΩ。把0～300KΩ标在一张格子纸条上，以纸条长度表示试验范围，左边标为0欧姆，右边标上300KΩ。

第一步从0开始按0.618法选出第一测试点的电阻值。计算公式为

然后将纸条对折起来，从中线左侧找到185KΩ点的对称点（见图2a）。这一点的计算公式为

用电阻盒分别调出这两个电阻值，接入电路通电试验进行比较，如果试听结果是185KΩ点比115KΩ点的声音大而清晰，即可剪去115KΩ点左侧的纸条，淘汰小于115KΩ的试验点，得出新的试验范围115KΩ～300KΩ。

第二步是将剩下的纸条对折起来，找到185KΩ点的新对称点为230KΩ（见图2b，计算公式仍按②）。

然后用电阻盒做第二次试验，对比230KΩ点和185KΩ点，如果230KΩ点的灵敏度不如185KΩ点高而选择性差不多，则淘汰剪去大于230KΩ的试验点，得出新的试验范围115KΩ～230KΩ。再同样对折找185KΩ点新的对称点为160KΩ（见图2c），对比185KΩ、160KΩ两点，如果160KΩ点的选择性显然不如185KΩ点好，则应淘汰160KΩ点以下的电阻值，得出新的试验范围160KΩ～230KΩ。再找185KΩ点的新对称点为205KΩ（见图2d），通过比较，如果205KΩ点的选择性和灵敏度都较好，令人满意，就可以确定偏流电阻R\(_{2}\)的数值为205KΩ，换上一个和205KΩ相近的电阻就行了。如果205KΩ点比185KΩ点好，但声音还嫌小，可淘汰185KΩ点以下的数值继续试验，直到满意为止。

最后应指出几个问题：①如果调试时，不论怎样选择偏流电阻，选择性和灵敏度都不好，就应检查电路是否连接正确，其它元件数值是否合适等。②如果是调试再生式收音机，一般应是先调好偏流电阻以后再引入再生。这样可避免调R\(_{2}\)时使再生过强，引起振荡。（工人 刘元进）
