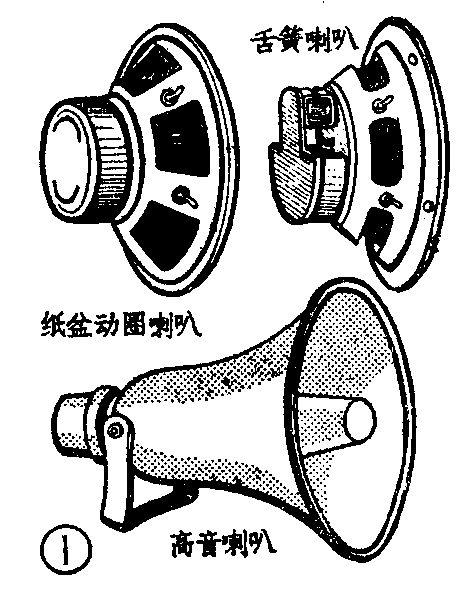

喇叭又叫扬声器，它的作用是将音频电流转变成声音。有线广播上常用的喇叭有舌簧喇叭、动圈喇叭（包括高音的和纸盆的）、压电喇叭三种，图1是舌簧喇叭、纸盆动圈喇叭、高音喇叭的外形图。这几种喇叭按阻抗来分，又可分为高阻抗和低阻抗两种。舌簧喇叭和压电喇叭属于高阻抗喇叭，动圈式的高音喇叭和纸盆喇叭属于低阻抗喇叭。
喇叭是怎样发音的？
广播喇叭既会“讲话”，又会“唱歌”，就好像人的一个“嘴巴”，这是怎么回事呢？下面就来谈谈这个问题。
1．舌簧喇叭。

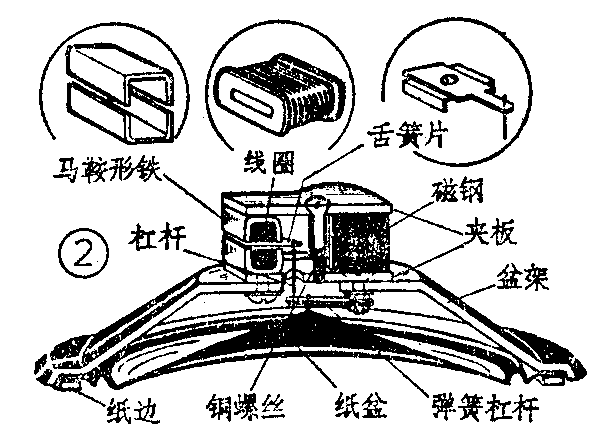

看一看舌簧喇叭的结构就会发现，它确实有一个“舌头”，所以才叫舌簧喇叭。图2是它的结构图，可以看到，在两块软铁做的夹板的一头，夹着一个磁钢（永久磁铁），夹板的另一头夹了一个线圈，线圈的“口”里含着一块长方形的簿铁片，就像人的舌头巧妙地含在嘴里一样，这个薄铁片就是舌簧。舌簧通过一个传动杠杆和纸盆相连，纸盆粘在喇叭的铁盆架上。
当喇叭正在“说话”的时候，你用手去摸摸纸盆，会发现纸盆在振动。纸盆会振动，是由于舌簧的振动而带动的。舌簧为什么会振动？这是因为，线圈的上下有两块马鞍形软铁，由于受永久磁铁的作用也带有磁性，一头是南极，另一头是北极。当没有音频电流流过线圈时，用软铁作成的舌簧片不带磁性，被中间支点支撑着“浮”在缝隙的中间不动；当有音频电流流过线圈时，根据电能产生磁性的道理，线圈中心的舌簧片就带有了磁性。因为音频电流的强弱和电流的方向是在不断变化的，所以舌簧上的磁性强弱和磁极方向也在不断变化。这种不断变化的磁性受到马鞍形铁上磁性的影响，使舌簧片的磁性同喇叭上的磁铁（即被永久磁铁磁化了的上下马鞍形软铁）有时相吸，有时相推，舌簧片就会振动起来，于是带动纸盆发出声音。
农村有线广播中常用的舌簧喇叭直径一般为200毫米，线圈是用直径为0.08毫米（即44号）漆包线在线圈架上绕4200～4500圈。喇叭的技术指标是：直流电阻为1000欧；交流阻抗（在1000赫情况下）为9000欧，标称功率为0.1瓦，工作电压为30伏。在比较安静的室内条件下，只要有10伏左右的电压，就能发出满意的声音。
舌簧喇叭由于具有灵敏度高、耗电省、构造简单、比较便宜等特点，目前在农村有线广播中得到了广泛地采用。
2．纸盆动圈喇叭。

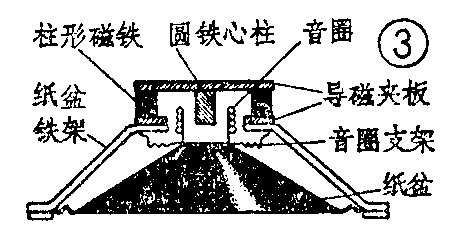

纸盆动圈喇叭的结构如图3所示，它主要由纸盆、音圈、音圈支架和磁头等组成。
磁头是由一个较强的永久磁铁、两块导磁铁夹板和一个导磁的圆铁心柱组成。靠纸盆一端的导磁夹板有一个圆洞，这个圆洞和中间的导磁圆铁心柱形成一个很窄的环形磁空隙，整个磁铁心的磁力线都均匀地集中在这个磁空隙内，形成一个很强的磁场。动圈喇叭振动的元件叫“音圈”，音圈是用漆包线绕成的一个圆柱形线圈，线圈直径比圆铁心柱的直径略大。音圈的一端插在磁头空隙内，正好四面不碰磁头，另一端固定在音圈支架与纸盆的中心位置。音圈支架和纸盆的边分别胶牢在纸盆铁架上。
当音频电流通过音圈时，音圈就要产生一个随音频电流变化的磁场，这个磁场和磁空隙中的恒定磁场相互作用，使音圈产生振动，于是带动纸盆发出声音。
动圈喇叭按纸盆的大小来分，常用的有65毫米、100毫米、130毫米、165毫米、200毫米、250毫米、300毫米等多种；按标称功率来分，有0.25瓦到10瓦几种。
动圈喇叭由于没有机械传动部分，所以音质要比舌簧喇叭好，但由于价格高，所以农村有线广播用得较少。纸盆动圈喇叭阻抗很低，在1000赫时，阻抗一般在8欧以下，所以一定不要直接挂在广播线上。如果要用，也一定要配接一只喇叭变压器。目前，这种喇叭经常用在收音机和扩音机上。
3．高音喇叭。

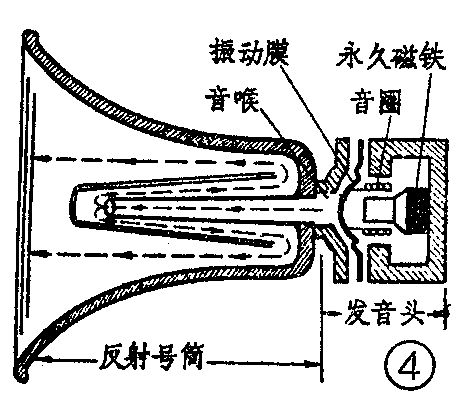

高音喇叭也是一种低阻抗的动圈喇叭，它的结构如图4所示。它是由发音头（又叫高音头）及号筒（又叫反射筒）所组成。发音头的构造和原理与纸盆动圈喇叭相似，所不同的是发音头的音圈振动不是带动纸盆，而是带动一个膜片。膜片一般是用特制的胶质制成，因为它振幅小而压力高，所以必须加上号筒，才能发出宏大的声音，其道理就象军号，如果把号嘴拔下来，声音很轻，套上号筒，声音就响了一样。在这里，号筒的作用就是加强原来的声音，并且让声音集中向一个方向传播。
高音喇叭按标称功率来分，有5瓦4欧、10瓦8欧、12.5瓦8欧、15瓦8欧或16欧、25瓦16欧等几种。高音喇叭由于有方向性，声音宏大，一般多在田间及广场开大会使用。
4．压电陶瓷喇叭。

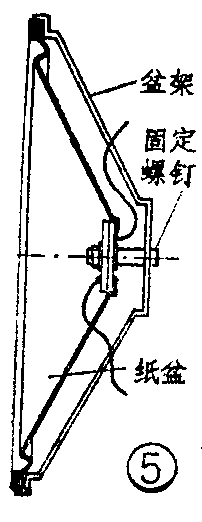

压电陶瓷喇叭的结构见图5。它的构造比较简单，是由两块薄圆压电片与纸盆粘牢而成，在压电片两面，烧渗上一层很薄的银层作为电极。
压电喇叭所以会发声是利用了压电片的压电效应。什么叫压电效应？即当有音频电压加在压电片两极时，压电片就会产生正比于音频电压的形变（伸长或缩短）；反之，当压电片两面受到外力时，两个极上也会产生正比于外力的电的效应。压电喇叭正是利用了前一特性，将有线广播的音频电压直接转变为压电片的机械振动，从而带动纸盆发出声音，这一点是和舌簧喇叭及动圈喇叭不同的。
压电片的材料主要是用钛酸钡、钛酸铅、锆钛酸铅等组成的。压电陶瓷喇叭的规格和舌簧喇叭相似，其交流阻抗（1000赫条件下）一般为9000欧，标称功率为0.1瓦。
压电陶瓷喇叭由于有制造简单、能节省大量金属、灵敏度高等优点，所以目前在农村有线广播喇叭中，它占有很大数量。
怎样安装室内喇叭？
喇叭入户是个重要问题，喇叭安装的不正确或不符合技术要求，不但收听效果不好，还会影响整条线路的传输质量。这里先讲讲怎样安装室内舌簧喇叭。动圈喇叭和高音喇叭的安装方法以后再谈。
1．入户线的装法。

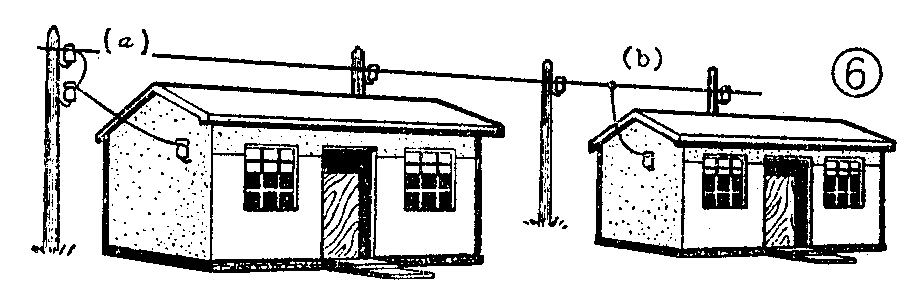

一般入户线是指的从广播线引入到室内的一段线。入户线应该使用有绝缘层的导线，目前许多地方采用多股塑料铜线。也有部分地区使用装电灯用的花线。入户线长度如果不大于20米，从广播线上接入户线时，应该在最近的一根电杆上加一只瓷瓶来引入，如图6a所示，不可采用图6b所示的错误的“T”字形接入法；如果引入线较长（大于20米），则应采用中间立杆架线或用墙担架线的方法。
2．地线的装法。
以前曾讲过，农村有线广播线路是用单线传输的，只有利用大地，才能构成一个回路，因此每个喇叭用户都应装一根地线。如果地线装的不好，接地电阻较大，音频电流在接地电阻上的压降就很大，白白浪费了音频功率，喇叭的声音也会变小。因此地线必须装设良好。

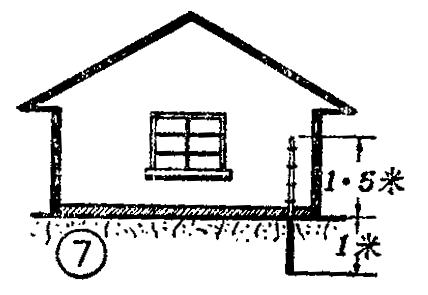

埋设地线常用直径为3.0～4.0毫米的镀锌铁线，埋设深度见图7，在出土的地方要用一根1.6毫米的镀锌铁线或皮线作为地线引线引出来，接头处用锡焊牢。地线应埋在不易碰坏的地方。雷电多的地区必须埋在室外。为了增强地线的导电性，应埋在比较潮湿的地方，如果土质不好（沙土或沙石土），应把地线埋得更深一些。地线的引出线装置要牢固，用卡钉固定紧，最好用1.5米长的竹片或凹木条把它盖起来。
3．装限流电阻。

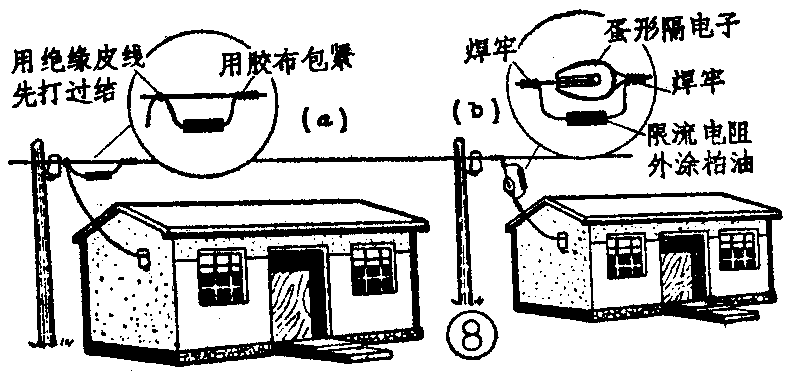

凡是从广播线引到入户线的连接地方，必须加一个限流电阻。这个电阻的作用，是防止用户因喇叭烧坏发生短路或入户线相碰造成短路时，使得周围喇叭也不响。限流电阻的阻值800～1000欧、功率1瓦。如果在一根引下线下面接几个喇叭时，限流电阻的阻值应减小，或者每个喇叭都接一个限流电阻。电阻的外面最好涂一层柏油，使它不易损坏，并可起防雨作用。图8a和图8b是限流电阻的两种安装方法。
为什么要装避雷器？因为打雷时，雷电会顺着广播线路跑到喇叭里去，烧坏喇叭线圈。装了避雷器后，雷电顺着避雷器的火花间隙打一个火花入地，不再经过喇叭了。
避雷器的火花间隙不能太大或太小。太大了会失去避雷作用，太小了两个铜片容易碰在一起，或者发生漏电，使喇叭声音降低。

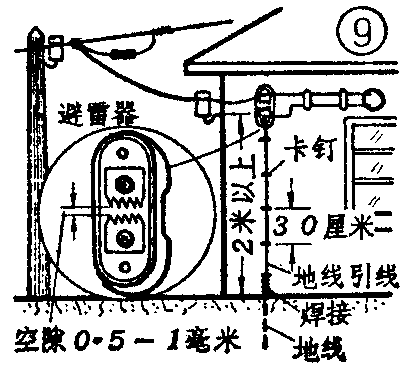

成品的避雷器可以买到，也可以自制，方法是用一小电木块，上面装上两块小铜片并剪成锯齿形状，锯齿间留一个0.5～1毫米的空隙，用螺丝固定好即可。为了安全，避雷器也应装在室外。装置方法见图9。
5．安装舌簧喇叭的方法。

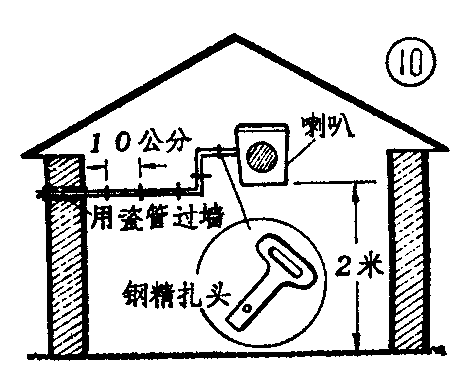

安装好以上各种设备之后，便可以把入户线通过瓷管引入室内，用小号铝扎头每距20～50厘米固定入户线至挂喇叭处。喇叭最好装入木箱内，这样既能使喇叭发音宏亮，又能保护喇叭不受尘土污积，一般喇叭最好装上一个开关，在雷电较多的地区最好同收音机一样，装上插座和插头，打雷前把插头拔下。另外喇叭也不要挂得太低或太高，一般在2米左右便可。要挂在不易受潮和不易受风吹雨打的地方，以免喇叭发霉损坏。舌簧喇叭安装示意图见图10。（南宁市第二中学 南宁市广播站）
