收音机中的电位器

在收音机里，都用电位器来调节音量和音质。下面把收音机中常用电位器的种类、构造和使用常识作简单介绍。

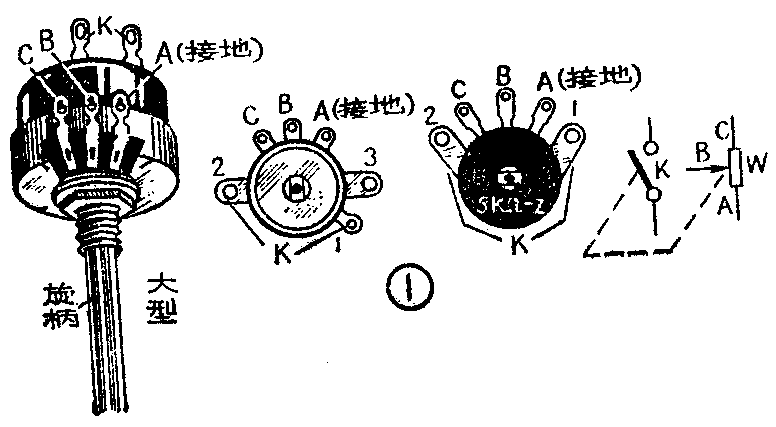

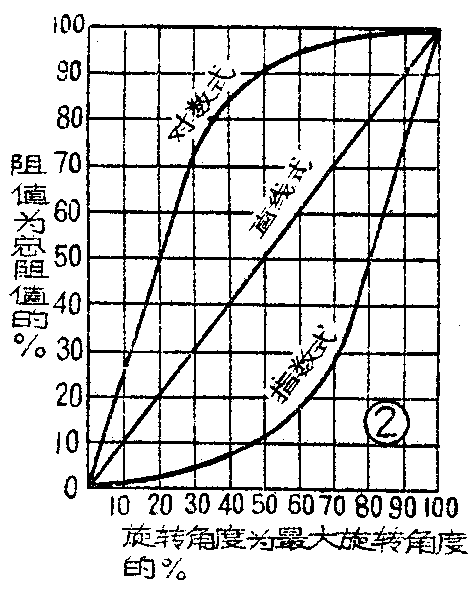

电位器的种类很多，有线绕电位器和非线绕电位器两大类。线绕电位器是用康铜丝或镍铬合金电阻丝绕在一个骨架上制成的；非线绕电位器有炭膜电位器、金属膜电位器、玻璃釉电位器等多种。收音机中采用的是碳膜电位器（图1所示）。它按结构形式来分，有带开关和不带开关两种。按功率来分有1/8瓦、1/4瓦、1/2瓦、1瓦、2瓦等几种。按阻值变化规律来分有指数式、对数式、直线式三种，他们分别用字母“Z”、“D”、“X”来表示。三种电位器的阻值变化规律如图2所示。直线式电位器，它的阻值变化自始至终都是均匀的，也就是说，电位器旋柄每转动一度，阻值的变化值是一样的。在中放兼来复的外差式收音机中，有采用这种电位器作音量控制的。对数式电位器，它的阻值变化是按对数规律变化的，即在开始扭动旋柄时，每转动一度，阻值变化较大，但以后每转动一度，阻值变化较小。通常用这种电位器来作收音机的音调控制。指数式电位器，它的阻值是按指数规律变化的，也就是说在开始一端阻值变化较小，以后阻值变化较大。一般外差式收音机的音量控制所采用的就是这种指数式电位器。这是因为人的耳朵对很微小的声音稍有增加时，感觉是很灵敏的；但当音量达到一定程度再继续增加时，人耳的反映就比较迟钝。收音机采用指数式电位器来调节音量，适应了人耳听觉上的特点，使人们感觉收音机音量变化是均匀的。

在电位器的外壳上一般都印上一些数字和字母，用来表示电位器的型号、总阻值、功率和性能等等。例如在电位器上印有“0.5W—47K－Z”，这就表示额定功率是0.5瓦、总电阻值为47K、指数式电位器。在袖珍式晶体管收音机用的小型电位器上，有时只标出阻值与类型如“5KΩ－Z”，它的额定功率为1/20瓦。电位器在电路中的符号见图①。

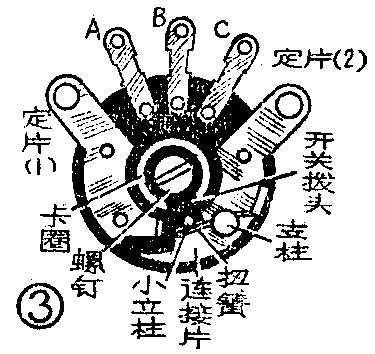

以晶体管收音机常用的小型电位器为例，介绍一下电位器的构造（见图3）。图中定片（1）（2）为开关的焊片。开关部分有开关拨头、支柱、铆钉连接片、钮簧和二个定片组成。如果把二定片接到收音机电源电路中，顺时针转动旋柄，开关拨头就从连接片的小立柱上滑过去，连接片把二个定片接通，这时收音机就接上电源；反时针方向转动旋柄时，开关拨头就把连接片的小立柱支撑起来，二个定片分开，收音机的电源被切断，从而起到了开关的作用。

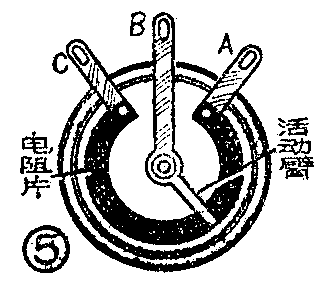

电位器的可变电阻部分见图④，其中旋柄、定位片以及导电弹簧构成了轴组合。旋柄上的定位片用来控制旋柄的旋转角度。焊片A和C与碳膜片连接，焊片B接活动臂。当接通开关K后，导电弹簧上二个触点在碳膜片上滑动，使阻值变化，把这部分结构简化一下，就如图⑤所示。如把此电位器接到电路中去，假设A、C两端加上信号电压U\(_{1}\)，则A、B两端就有电压U2，BC两端有电压U\(_{3}\)见图⑥。如B端往上移动，U2就增大，U\(_{3}\)就减小。如果把A、 B两端接到收音机的低放电路中，U2增加后，经过低放级放大，喇叭中发出声音就增大；如U\(_{2}\) 减小，喇叭发出的声音也就变轻，这样电位器就起到调节音量的作用。

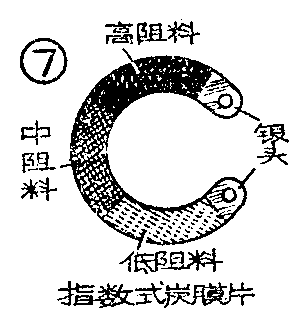

电位器电阻体的碳膜片，是在绝缘纸胶板上覆盖了电阻液，然后经过加温、聚合制成的。电阻液是由碳黑、石墨加上烘漆、正丁醇配制成的。直线式电位器的碳膜片上，只覆盖一种电阻液，因此阻值变化是均匀的；在指数式和对数式电位器的碳膜片上分成好几段，每段覆盖不同电阻系数的电阻液（如图⑦），因此阻位变化是不均匀的。为了使引线和碳膜片有很好的电接触，在碳膜片两头涂上一层银粉。

收音机中的音量控制一般都选用带开关的电位器。在体积较大的收音机里选用大型电位器；袖珍式晶体管收音机选用小型电位器。

在选择电位器时，首先要扭动旋柄、检查旋柄转动是否平滑，开关是否灵活，开关接通时“喀达”声是否清脆，并听一听电位器内部接触点和碳膜片摩擦的声音，如有沙沙声，说明质量不好。如果有万用表，可用欧姆档测量一下总电阻值，一般要求误差小于标称值的20％。还可测试电阻值变化的平稳程度：把万用表二根表棒分别接A、B焊片上，转动旋柄时，万用表指针如有跳动，说明电位器的阻值变化不平滑，质量较差。

晶体管再生来复式收音机中，音量控制电位器常选用47KΩ或51KΩ。超外差式收音机大都选用4.7KΩ，或5.1KΩ。电子管收音机的音量控制电位器，阻值在470KΩ-1MΩ之间。

在把电位器接入收音机电路前，要分辨A、B、C三个焊片。如没有万用表，可用下列方法来判别：把电位器旋柄对着自己，三个焊片向上（图①所示），这样左边那个焊片为C片，右边为A焊片，中间为B焊片。

在超外差收音机中，电位器A焊片应与接地点连接，B焊片接交连电容器，C焊片接检波电路。

有些大型电位器，除了开关和电位器的焊片外，还有一个与金属外壳相连的焊片，此焊片与接地点连接后，有屏蔽作用。(工人 王丙文)
