农村有线广播线路的架设和维护常识（续）

农村有线广播线路，在雷雨季节，常因受到雷击而损坏。为了保护线路不受雷击，一般每间隔十条杆要设避雷装置。凡是终端杆、分线杆、转角杆、跨越杆等都必须装上避雷线（见图9左图）。在有拉线的地方应利用地锚拉线装避雷线（见图9右图）。如果线路两侧有较高的建筑物或树木，避雷线也可以少装或不装。

①导线。导线用来输送音频电流，导线越粗电阻越小，音频电流在线路上的损耗也就越小。反之，导线越细，损耗就越大。选择导线时，既要满足有关技术要求，又要符合勤俭节约的精神。目前农村广播线路常用热镀锌铁线作导线。广播干线一般采用直径为2.0～3.0毫米的导线；分支线采用直径为2.0～2.6毫米的导线；喇叭引入线一般可用直径为1.6毫米的导线。镀锌铁线的规格见表四。

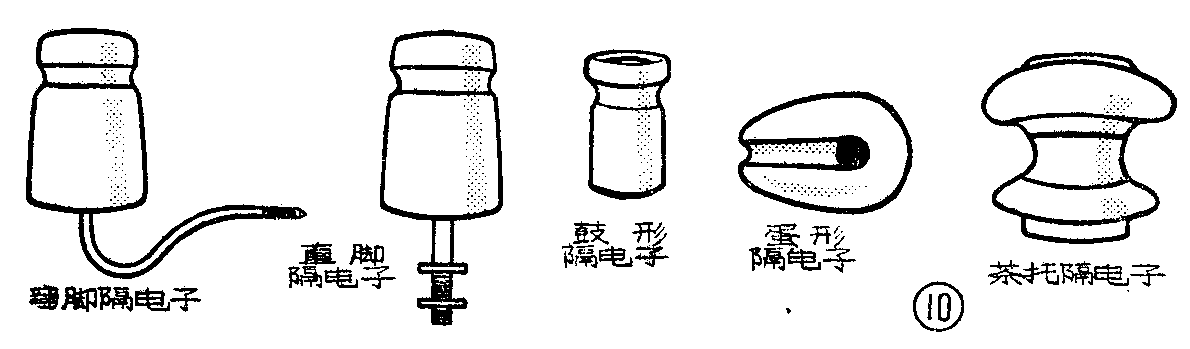

②隔电子。隔电子又叫绝缘子或瓷瓶，它的作用是支持导线并使导线和线杆等绝缘。常用的几种隔电子如图10所示，分大号、二号、三号三种规格。根据导线线径的粗细，选用隔电子的大小和配用扎线的线径可参考表五。

③横担。导线根数较多时，常采用木质或铁质横担，用以固定直脚隔电子或茶托隔电子。

④电杆。电杆承受着导线和隔电子的重量以及风雪等造成的压力，因此在使用时要考虑它的强度。常用的广播线路电杆有水泥杆、杉木杆、杂木杆、石头杆等，各地可以根据不同情况，因地制宜地采用。

线路的施工架设步骤很多，一般包括埋杆、组装隔电子、打拉线和架设导线等几个步骤。下面分别作一些简单介绍。

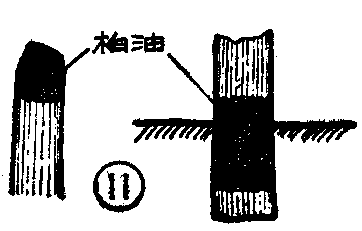

①埋杆。为了延长木杆的寿命，埋杆前要首先对木杆进行防腐处理。防腐处理一般有两种方法：一种是涂刷法，就是将柏油（即沥清）加热至大约90℃，用刷子涂刷在剥去树皮的木杆根部，然后每隔24小时涂刷一次，连续涂二、三次，直到使柏油浸透木杆表层为止。另一种方法是烧烤木杆表层法，即将木杆树皮剥净，用火烧木杆根部。烧烤时要经常转动木杆，使木杆表皮烧成焦炭，注意不要烧的太深，然后涂上烧热的柏油，经过24小时再涂二至三次即可。木杆最容易腐朽的地方是地面上下各30厘米的一段，因此杆根涂油的高度要高出地面30厘米左右。木杆的顶部也要进行涂油防腐，如图11所示。

立杆、埋装地锚都要事先根据测量定位标志挖坑，杆坑的直径比杆根略粗即可。坑的深度视杆子的粗细和长短而定,一般取杆长的1/6。

将杆子立直后要填土夯实，最好每填入三分之一深的土夯一次，最后在电杆根部周围堆成圆形土堆，土堆高出地面10～15厘米。

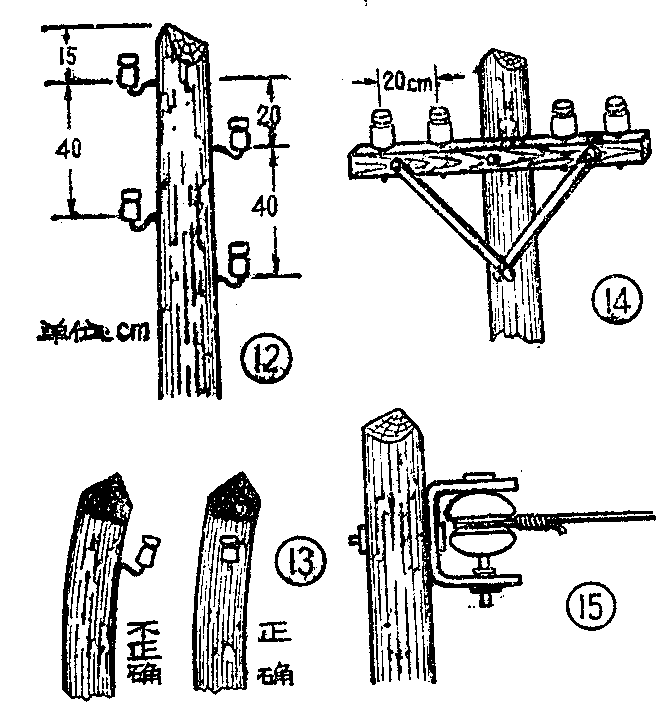

②组装隔电子。弯脚隔电子一般直接装在木杆上，装置的要求可参考图12。如果电杆弯曲，应参考图13组装；直脚隔电子装在木横担或铁担上（见图14）；鼓形隔电子一般多用在分支入户线的地方，用钉子或木螺丝直接固定在木杆上；茶托隔电子一般用在终端杆或转拉力大的转角杆上，如图15。

③打拉线。终端杆、分支杆、转角杆等有单向受力的电杆，都必须在受力侧的对面打拉线，如图16。长直线路每隔10～20根杆要做人字或十字拉线，以防倒杆。

④架设导线。埋好电杆、打完拉线并组装好隔电子以后，便可以组织人力架设导线。架设导线可分成放线、焊接、紧线、扎线等四个环节。

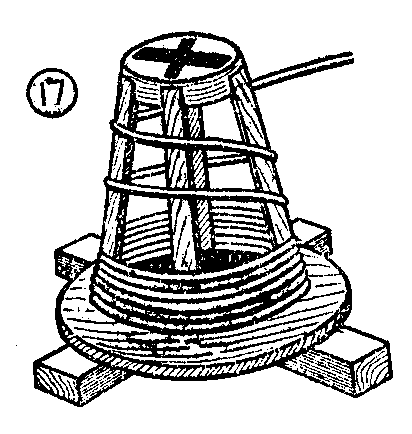

放线工作最要紧的是防止导线打结。放线时最好用放线架（如图17），如果没有放线架也可以把双轮车侧立起来用其轮子当线架。如果用人放要每隔相同的圈数把线盘翻转一次，以防扭曲降低导线强度。发现有死结或受伤的地方应剪去重接，以防断线。同时有人用竹杆把导线叉到横担或隔电子的弯脚上。遇有接头可以先不叉上去或派一个人专门跟着接头走，否则接头容易卡住。

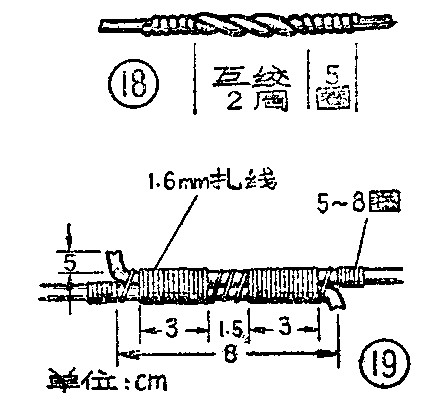

导线的接头要用锡焊牢，如果接头不焊，就容易生锈或接触不良，势必影响线路的传输质量。焊接方法有两种：线径为2.6毫米以下的单根线，可以用绞接法连接，即把两根导线的线头扭在一起，中间互绞二至三圈，然后在每一端绕上五至六圈，绕好后把剩余的线头剪去（见图18）；线径为3.0毫米以上的导线，则应采用绑接法，如图19所示。

焊接时，把焊锡放在勺内，加热使锡熔化，然后把导线接头处涂上一些焊锡膏，浸在热沸的锡内，冷却后擦去氧化物，涂上柏油或用黄蜡布先包上，再绕上黑胶布便可。

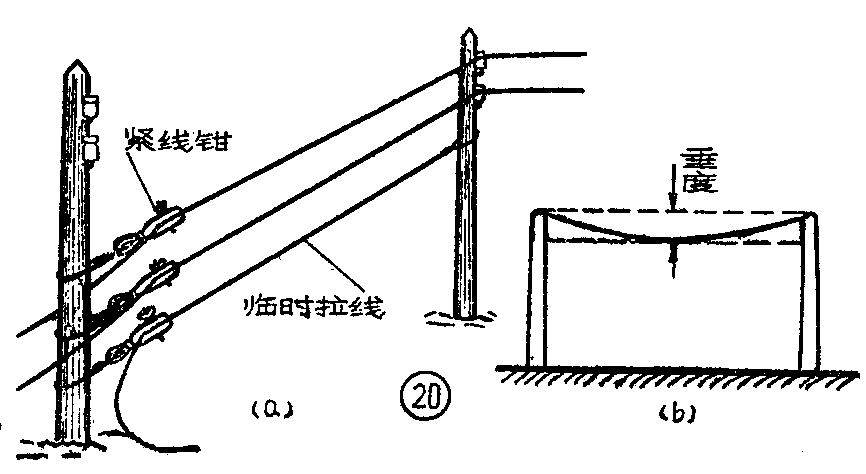

导线放好以后，随即进行紧线，最好用紧线钳每隔6～7条杆紧一次线。紧线前要把有关电杆的拉线都装好。紧线时，将紧线钳尾线固定在线杆上，另一头穿入紧线钳尾部的穿线孔，旋一圈左右，将导线拉紧放入钳口，拧紧元宝螺丝，用紧线钳上的搬手进行紧线，如图20a所示。应该注意不要把线收的太紧或太松，太紧了天气变冷时线条收缩容易断线；太松了容易发生混线。导线的松紧程度常用垂度来表示，如图20b所示。如果线径为2.6毫米，杆距为67米，那么在摄氏20度时垂度应为70厘米左右；在摄氏零度时，垂度应为50厘米左右。

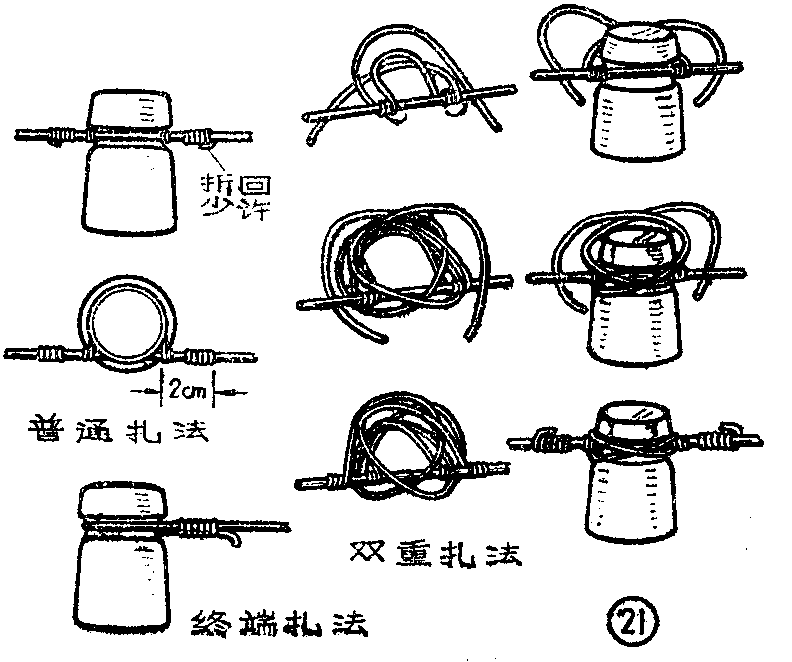

扎线就是把导线捆扎固定在隔电子上。扎线所用线径可参考表五。这一项工作应在导线紧好后立刻进行。扎线的方法有普通扎法、双重扎法和终端扎法几种，中间杆采用普通扎法，角杆、跨越杆等采用双重扎法，终端杆采用终端扎法，如图21所示。

广播线路建成以后，为了保持线路牢固、安全、传输效率高，必须经常进行线路维护，及时地排除故障和隐患。

广播线路连结着千家万户，分布面广，同时暴露在野外，情况比较复杂。因此，线路的维护工作必须发动群众，采取专业队伍和业余维护相结合、经常性的检查和定期大检修相结合的方法，来管好用好广播线路。下面着重讲讲经常性的巡修和安全常识。这些内容包括：

①把歪、倒的线杆扶正夯实。

②把明显易断的导线要重新接好，不结实的导线接头要重新焊牢。导线过松要重新紧好。

③更换破碎瓷瓶，扎好从瓷瓶上松脱的导线。

④重新打紧已松弛的线杆拉线。

⑤重新钉好沿墙挂线松脱的铁钉或木橛。

⑥剪除离广播线一米以内的树枝，防止刮风时树枝碰到广播线造成漏电现象。

⑦防止蔓生作物爬到广播线上引起漏电。

⑧在大风雪、大雷雨后要着重检查避雷器是否烧坏，炭精避雷器的炭精棒要取下来用布擦干净再装上。

⑨经常了解全线喇叭的音质、音量是否正常。

⑩经常向群众宣传线路维护和安全知识。例如：不要在线杆上拴牲口；不要弄断地线；在雷雨天气，也不要站到地线近旁，防止雷电伤人；不要在广播线路上任意装接喇叭或耳机，也不要随意拆除线路上的任何装置和设备；不要在室内、外广播线上搭毛巾、衣服或其它东西，防止扯坏广播线或发生触电伤人事故；电力线和广播线发生混线故障，喇叭里会产生嗡嗡声，应及时通知有关部门进行修理。（南宁市第二中学 南宁市广播站）
