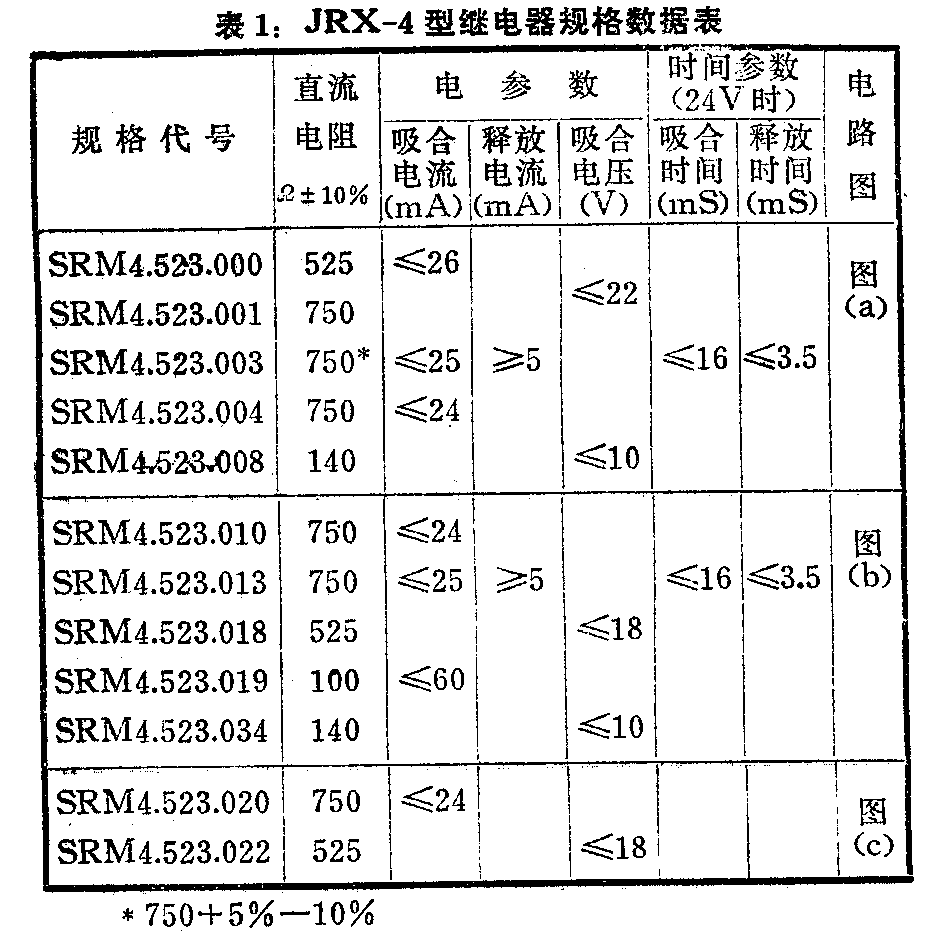

1．本期封三列出了三类继电器的一些常用的系列和型号。小形电磁继电器一类中的JRX－4型有三种接点形式共12个不同规格，有关参数如表1所示；JRX－11型有四种接点形式共4种不同规格，见表2；JRX－13F型有4种规格，见表3；JWX－1型有3种规格，见表4。
表2：JRX-11型继电器规格数据表
规格代号 直流电阻 吸合电流 额定电压 电路图
Ω±10% (mA) (V)
SRM4.500.024 220 ≤45 18 图(a)
SRM4.500.025 1640 ≤6 18 图(b)
SRM4.500.026 960 ≤9 18 图(c)
SRM4.500.027 145 ≤45 12 图(d)
表3:JRX-13F型继电器规格数据表
规格代号 直流电阻 线圈匝数 额定电压 吸合电流 释放电流
Ω±10% (V) (mA) (mA)
SRM4.523.035 4600 17000 48 ≤6
SRM4.523.036 700 6500 18 ≤13
SRM4.523.037 4300 4300 12 ≤20
SRM4.523.038 1200 8500 24 ≤9.5 3
表4:JWX-1型断电器规格数据表
规格代号 直流电阻 线圈匝数 线径 吸合电流 释放电流
Ω±10% mm mA±10% mA±10%
LDR4.523.051 4000 10000 0.04 3 1.6
LDR4.523.052 3000 8000 0.04 5 3.5
LDR4.523.053 1000 5200 0.06 8 5.6
2．部分参数说明如下：
吸合电压（电流）——继电器的所有触点从释放状态到达工作状态的电参量最小值（该电参量不能作为可靠工作值）。
释放电压（电流）——继电器所有触点恢复至释放状态时所需电参量的最大值。
额定电压（电流）——继电器可靠工作的电参量（电压或电流）。工作时输入继电器的电参量应该等于这一数值。
接点形式中代号的意义为：H表示动合触点（常开触点）；Z表示转换触点；D表示动断（常闭触点），代号中的数字表示触点组数。例如2HID表示有2组动合触点和一组动断触点；3Z表示有3组转换触点。

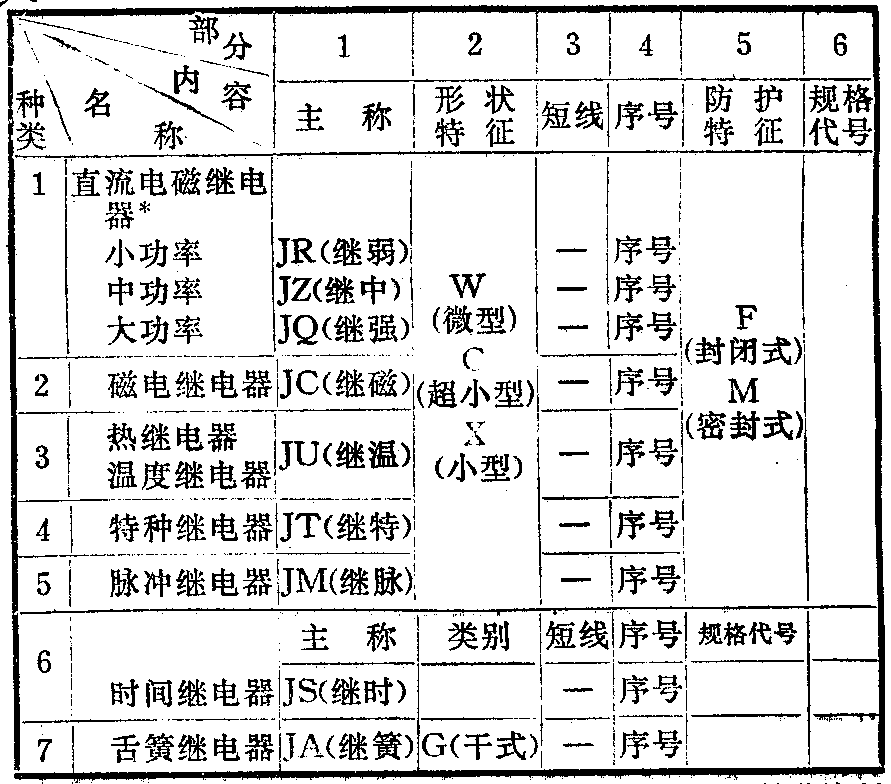

3．部分控制继电器产品型号意义说明见表5。
交直流两用的电磁继电器归入直流电磁继电器类编制型号。
表5中各类继电器的分类法如下：
（1）按触点负荷分，小功率继电器的触点负荷为5～50瓦（直流纯阻负载）或15—120伏安（交流负载）；中功率继电器的触点负荷为50—150瓦，或120～500伏安；大功率继电器的触点负荷为大于150瓦或大于500伏安。（2）按形状特征分，微形继电器，其最长边尺寸（包括接线端不包括软接线）不大于10毫米；超小型的上述尺寸为不大于25毫米；小形继电器的最上边尺寸（包括接线端）不大于50毫米，或大于50毫米（无形状特征代号）。（3）按防护特征分，有封闭式和密封式。无防护措施的继电器则无防护特征代号。（上海无线电八厂技术组）
