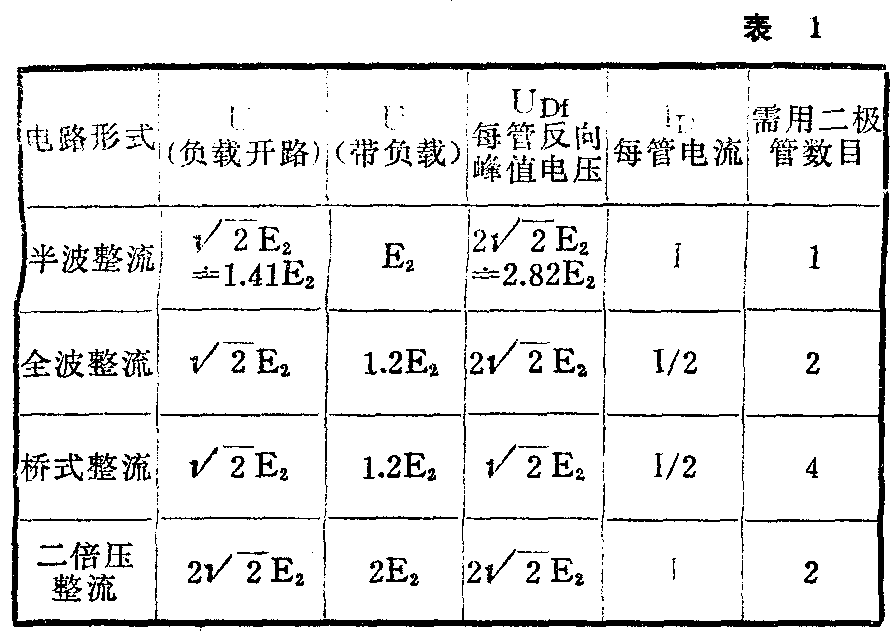

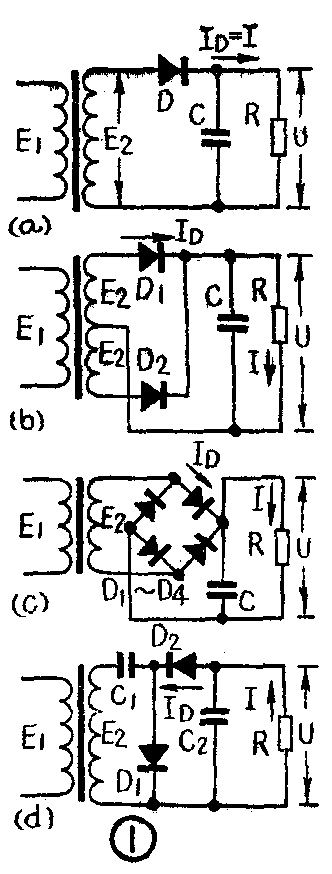

为了合理地选择适用的整流、滤波电路，就有必要把几种常用的电路作一比较，然后根据半导体收音机的电源电压要求多高、需要多大电流，以及手头有什么样的现成元件等具体情况，来选择合用的电路。表1列出了几种最常用的整流电路（参考图1）的主要特性。

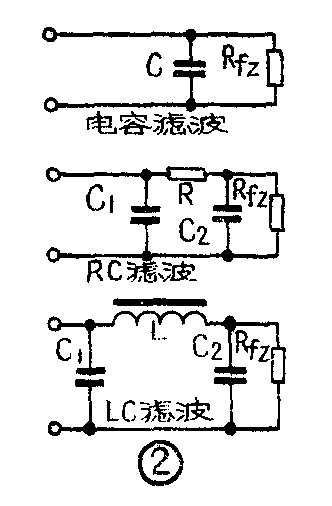

图2画出了三种常用的滤波电路，它们的特点是：
电容滤波电路——输出电压高，输出电流较小，滤波效果差，但制作简单，成本低。适用于负载电流较小、对纹波要求不严格的简易三、四管收音机中。
RC滤波电路——输出电压较低、输出电流小，滤波效果较好，制作也较简单，成本低。适用于负载电流不太大、纹波要求较小的五到八管机中。
LC滤波电路——输出电压高，输出电流较大，滤波效果好，但制作复杂，成本高。适用于负载电流较大、纹波要求小的小功率收、扩音机中。
整流电路的简易设计方法
整流电路的正规设计是很复杂的，这里不作介绍，下面仅通过几个实际例子来说明一些简单的估算设计方法。
例1：一台七管半导体收音机，电源电压6伏，额定输出时，消耗电流是80毫安。如何设计合用的整流滤波电路？

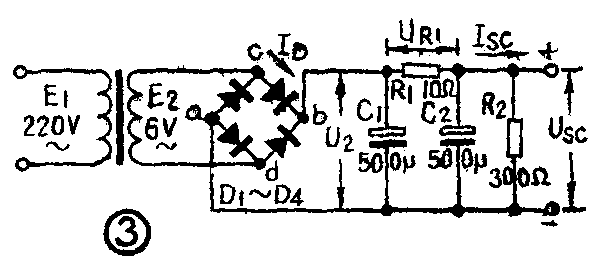

从表1和上述滤波电路特点，我们可以选用桥式整流电路，RC滤波器，如图3所示。
1．电源变压器计算：电源变压器的设计方法请参看本刊1975年第一期《电源变压器的简易设计》一文。这里仅向大家介绍一些经验公式和数据。
首先根据输出电压的要求来估算变压器次级绕组的交流电压有效值E\(_{2}\)。从表1可知：
E\(_{2}\)=U2/1.2；
从图3可知，U\(_{2}\)=UR1＋U\(_{sc}\)，其中Usc即是整流电源的输出电压，6伏；U\(_{R1}\)为滤波电阻R1上的直流压降。从滤波的要求来看，我们应当选用尽可能大的电阻值R\(_{1}\)，以改善滤波效果，但R1上的直流电压降会因此而增大，从而降低输出电压，两者是矛盾的，要兼顾两种需要。一般R\(_{1}\)上的直流压降可取1～6伏左右。这里我们取UR1=1伏，所以：
U\(_{2}\)=UR1＋U\(_{sc}\)=1＋6＝7伏
E\(_{2}\)=U2／1.2=7／1.2≈6伏
若取U\(_{R1}\)=6伏，由类似的计算可知E2=10伏，所以，电源变压器次级绕组要求有6～10伏交流有效值，本例中取6伏。我们可选用一般初级220伏、次级6.3伏的灯丝变压器、电铃变压器、泄力变压器以及电压数据相近的其他变压器。如果没有现成的变压器，可以自行设计制作。在业余条件下，可根据现有铁心截面积S，按经验公式
N\(_{0}\)=（45～60）／S（厘米\(^{2}\)）
估算出每伏的线圈匝数N\(_{0}\)，式中分子项的数据由铁心质量决定，对于优质铁心可取45～50，对于一般比较差的铁心，取50～60。
例如，采用16～18毫米\(^{2}\)的普通硅钢片铁心，每伏的线圈匝数应为：
N\(_{0}\)=（45～60）／1.6×l．8=15～20匝
取15匝。初级绕组E\(_{1}\)＝220伏，所以应绕匝数为
N\(_{1}\)=N0E\(_{1}\)＝15×220=3300匝
次级绕组E\(_{2}\)=6伏
N\(_{2}\)=N0E\(_{2}\)=15×6=90匝
考虑到流过次级绕组的电流较大，导线电阻有一定的压降，所以，次级绕组的实际匝数应比计算值增加5～10％，这里取N\(_{2}\)=95匝。
导线的线径通常是查导线规格表，由流过绕组的电流来决定。对于小功率变压器，导线容许通过的电流密度可按2.5～3安培／平方毫米考虑。具体的计算方法这里就不介绍了，业余条件下，可以按照下述的经验数据来选择导线的线径：
一般半导体收音机用的电源变压器，功率都很小，在几瓦范围内，因此，初级绕组的线径可选φ0.10～φ0.12毫米；次级绕组的线径对四管以下简易收音机可选φ0.16毫米，五～八管收音机选φ0.20～φ0.25毫米，台式机选用φ0.25～φ0.35毫米，小功率收、扩两用机选φ0.35～φ0.50毫米。
本例中，初级绕组用φ0.10毫米漆包线，次级绕组用φ0.21毫米漆包线绕制。层间用电容器纸绝缘，如手头没有电容器纸，也可用普通的打字纸。初、次级间最好有静电屏蔽，方法是用φ0.16～φ0.20毫米漆包线绕一层，引出一个端头，以后与整流电路输出端的公共接地点相接。中间绝缘层用1～2层黄蜡绸，也可用3～4层牛皮纸。
变压器的铁心还可以用电子管6P1、6P6P等的输出变压器铁心，应注意原来输出变压器的铁心是单面插的，现在要改为交叉插。
2．整流元件的选用：
从表1可知，流过二极管的电流为负载电流的一半，即I\(_{D}\)=Isc／2。负载电流I\(_{sc}\)除了包括收音机所需的电流Ic=80毫安外，还有流过稳定电阻R\(_{2}\)上的电流IR2=U\(_{sc}\)／R2=6／300=20毫安，所以I\(_{sc}\)＝Ic＋I\(_{R2}\)=80＋20=100毫安。因此
I\(_{D}\)=Isc／2=100／2=50毫安
二极管承受的最大反向电压为：
U\(_{Df}\)=\(\sqrt{2}\)E2=1.41×6=8.5伏
根据这两个数据来选择整流元件，可采用二极管2CP41（最高反向电压为50伏，整流电流为100毫安)。其他二极管如2CP1～2CP8、2CP10～2CP28、2CP42～2CP50等均可使用，也可用三极管的一个PN结，如3AX21～3AX25、3AX31、3AX41、3AX61～3AX63、3AX81、3DG7、3DG12以及其他各型大中功率管的c、b两极或b、e两极，只要耐压和电流符合要求即可使用。
整流元件也可用硒片，每片硒片的耐压为18伏左右，面积23×23毫米\(^{2}\)的硒片可流过150毫安电流，40×40毫米2的可流过600毫安。有框毛面是负极，无框光面是正极，其外形和连接方法见图4。
3．滤波电路的计算：电阻R\(_{1}\)和电容C1、C\(_{2}\)组成π型RC滤波电路。电容C1、C\(_{2}\)的数值尽可能大一些，一般输出电流50毫安以下时可取200微法，50～100毫安时取200～500微法，100～500毫安时取500微法，0.5～1安培时取1000微法。这里取C1=C\(_{2}\)=500微法，耐压应大于输出电压的二倍，取15伏。电阻R1的数值要统筹考虑。一般取
R\(_{1}\)》1／2ωC2，ω=2πf=2×3.14f
对于市电，f=50赫，电容C\(_{2}\)取500微法，所以
1/2ωC\(_{2}\)＝1／（4π×50×500×10-6)≈3.2欧
R\(_{1}\)的阻值应大于3.2欧，考虑到R1上的压降为1伏，所以
R\(_{1}\)=UR1/I\(_{SC}\)=1伏／100毫安=10欧，
取R\(_{1}\)=10欧。
输出端的电阻R\(_{2}\)有稳定电压的作用。 R2的接入,减小了负载变化对整流电源输出电压的影响。R\(_{2}\)越小，稳定作用越好，但太小了会加重整流器的负担，一般选择R2阻值在200～500欧左右。R\(_{2}\)的功率很小，取1/4瓦就可以了。

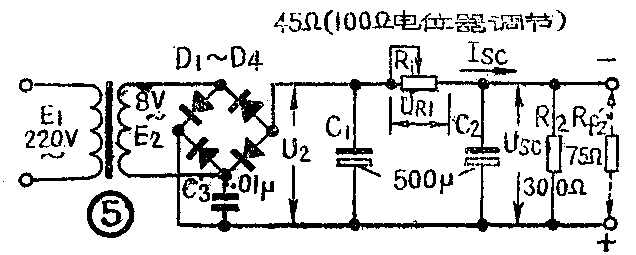

如果电源变压器是现成的，可以用下述方法来设计整流电路。比如有一只变压器，它的次级绕组的交流电压有效值是8伏。这时只须改变R\(_{1}\)的阻值大小，即可调节输出电压到6伏，即加大R1的阻值，使一部分直流电压降在R\(_{1}\)上。如图5，
U\(_{2}\)=1.2E2=1.2×8=9.6伏，
则 U\(_{R1}\)=U2—U\(_{SC}\)＝9.6-6＝3.6伏，
所以 R\(_{1}\)=UR1／I\(_{sc}\)＝3.6／80×10\(^{-}\)3=45欧。
在实际调整时，可以用一只100欧或数百欧的电位器代替固定电阻R\(_{1}\)，在整流器输出端接一个假负载R＇fz代替真实的负载（收音机），R＇\(_{fz}\)的阻值根据收音机的电压和额定输出时所需的电流来决定，这里U=6伏，I=80毫安，所以
R＇\(_{fz}\)=U／I=6／80×10\(^{－3}\)＝75欧，
在输出端接上75欧姆的假负载，调整电位器的阻值，使输出电压在6伏左右即可。
如果使用没有静电屏蔽的变压器，会使收音机出现调制交流声，即在收到电台时出现交流声，这时加强滤波也无济于事。遇到这种情况可按图5电路中的方法增加一个0.001～0.047微法电容器C\(_{3}\)，这相当于加了静电屏蔽。
最后，请注意图3电路中，滤波电阻R\(_{1}\)接在输出的正端，图5中R1接在负端，这两种接法没有本质的不同，效果是一样的。
例2:一台简易四管收音机，末级是甲类放大，电源电压6伏，额定输出时，电流为30毫安。试设计一个整流滤波电路。

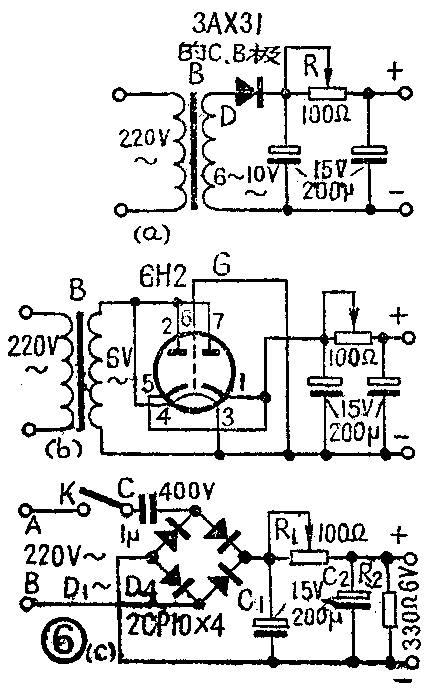

对于这种收音机输出功率不大，负载电流较小，功放级是甲类放大，负载变化也不大，可选用最简单的半波整流、电容滤波或RC滤波电路，如图6(a)。
1．电源变压器：可采用6～10伏输出的各种现成的变压器，如初级220伏、次级6.3伏的灯丝变压器、电铃变压器、泄力变压器等，也可以按第一个例子中的估算方法自行设计、制作。这里是采用2.2厘米\(^{2}\)的硅钢片铁心，每伏匝数为N\(_{0}\)=45／2.2≈20匝，初级绕组用φ0.10漆包线绕4400匝，次级绕组用φ0.16毫米漆包线绕120～200匝。
2．整流二极管选用：按整流二极管所承受的最高电压U\(_{Df}\)和流过的电流ID选择。已知E\(_{2}\)=6～10伏，取10伏计算，从表1可知：
U\(_{Df}\)=2\(\sqrt{2}\)E2=2×1.41×10=28伏
I\(_{D}\)=ISC=30毫安
从手册查出，下列二极管符合上述要求：2CP1～2CP8、2CPll～2CP28、2CP31A～2CP31I、2CP32A～2CP32I、2CP33A～2CP33I、2CP35、2CP41～2CP50、2CP51～2CP60等。也可以用符合上述电压、电流的三极管的PN结，如例1所列举的三极管的b、c极或b、e极。图6（a）是用三极管3AX31B的c、b两极作二极管用。
3．滤波电路：采用RC滤波电路比较灵活些。对于6～10伏的变压器，可以调节电阻R（用一只100欧或数百欧的电位器）使整流电源的输出保证在6伏左右。对于电流小于50毫安的电路，电容可取200微法左右。电容器的耐压应该大于输出电压的两倍值，这里选用耐压15伏的。
电源的调整方法同例1，不再重复。
如果有现成的电子管6H2，也可以用作整流，如图6（b）。输出电流可达40毫安左右。
对于这种甲类功放的收音机，也可用无电源变压器整流电路，如图6（c）。它是利用电容的降压作用，电容的容抗为Z\(_{C}\)＝1／2πfc，电容C上的压降UC= I\(_{C}\)·ZC=I\(_{C}\)／2πfc。选择一定容量的电容器，就可以使得220伏的交流电在电容上降掉一部分电压，从而得到我们所需要的低电压。
电容器C要选用优质的CZM型纸介密封电容或油浸电容。电容器的耐压必须大于电网电压的峰值，即220伏×1.41＝310伏，一般常用400伏或600伏耐压的。
使用这种整流电源时，一定要注意安全，图6（c）中电源插头的A端必须接到火线上。可用试电笔先试出电源线那根是火线，并在插头插座上标上记号，以免插错，最好能使用三脚插头。这种整流电源最好装在木盒或塑料等绝缘材料做成的盒里，使我们不会触及电源的机件。也不要用耳机收听，以防万一电源漏电。
例3：一台输出功率为3瓦的高音质半导体扩音机，电源电压24伏，电流500毫安。试设计适用的整流电源。
这种扩音机要求整流电源提供较大的电流。而且纹波较小。从表1可知采用全波或桥式整流电路都可以。采用桥式整流电路比较方便。另外，对于这种负载电流较大、纹波小的情况应采用LC滤波，如图7。
1．电源变压器：可采用截面积大于4.9厘米\(^{2}\)的各种硅钢片铁心自制。一般三灯电子管收音机的电源变压器铁心就足够了。三灯变压器的铁心截面积是7.5厘米2左右，按例1中的方法可以估算出每伏匝数为8匝。初级220伏绕组用φ0.20毫米漆包线绕1660匝，次级30伏绕组用φ0.56漆包线绕260匝，指示灯6.3伏绕组用φ0.40漆包线绕55匝。
2.整流二极管：二极管承受的最高电压:
U\(_{Df}\)=\(\sqrt{2}\)E2=2×30=42伏
流过二极管的电流为：
I\(_{D}\)=ISC／2=50O／2=250毫安
下列二极管均可作为此电路的整流管用：2CP1～2CP8、2CP21～2CP28、2CP32A～2CP3I、2CP33A～2CP38I，以及其他符合要求的大、中功率三极管的PN结，如3AX61～3AX63、3AD1～3AD6、3ADll～3AD12、3ADl4～3AD15的c、b两极或e、b两极。
3．滤波电路：滤波电容C\(_{1}\)、C2容量尽可能大一些为好，一般在几十到几百微法之间即可，耐压要求为输出电压的二倍，即2×24=48伏，取50伏。
电感L（扼流圈）的电感量一般在几亨到几十亨范围内。可以用旧电子管6P1输出变压器改制，拆去原来的绕组，用φ0.35漆包线绕500～800匝。(唐远炎)
