电子简讯

上海无线电二厂职工，为了实现收音机生产自动化，在收音机装配车间使用波峰焊机的基础上，不断实践，试制成功了晶体管收音机印刷电路板数控半自动插件台。

插件台上放着待装配的印刷电路板，印刷电路板下有一块模板，模板中装有指示插件位置的标记信号——小型电珠信号灯。在插件台内，装有五十六只盛器（盛器数量根据印刷电路板上需要安装的元件数决定），每只盛器各放一种元件，盛器连在链式输送带上，由一只180瓦的三相电机经一减速器来带动。

操作时启动开关，电机带动链式输送带，使装有元件的盛器运转一个位置，同时发出一个脉冲信号送入计数器进行计数，经过译码后分别由驱动电路去点燃对应的信号灯，使印刷电路板待插位置信号灯与装有待插元件的盛器对号同步。操作人员根据信号灯亮的孔位，将盛器中的元件插入灯亮的位置，然后盛器再向前运转一个位置，驱动电路又点燃对应的信号灯。当印刷电路板上的元件插满后，按动“归零”按钮，台内的盛器和信号灯即可自动回到起始位置，为插装下一块印刷电路板做好准备。用半自动插件台每五分钟即可装插一台有五十六个零件的收音机电路板。为了满足开倒、顺车的需要，可通过加法计数器和减法计数器电路按操作要求作正、反两个方向运转。（上海市仪表电讯工业局科技组）

可控硅中频装置，是一种把三相工频电能转变为单相中频电能的可控硅静止变频器。它的基本原理，是通过三相桥式全控整流电路把50赫交流电先变成直流电，在用直流电抗器滤波后，再利用单相桥式逆变器把直流电变成中频交流电，实现了电能与电能之间的直接转换。它与旋转发电机组比较，具有效率高、无噪音、无振动、可自动调频、重量轻、占地少和易于制造等优点，广泛应用于金属的感应加热如熔炼、透热、热处理等方面。

容量为100千瓦的1千赫、2.5千赫和8千赫等规格的可控硅中频装置，已在上海、北京、西安和杭州等地生产。

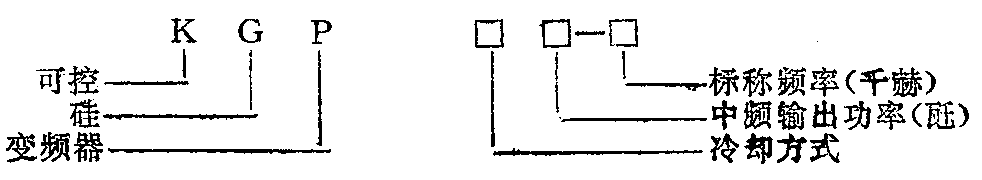

可控硅中频装置的型号及其含义如下图所示，其中冷却方式有风冷、水冷和油冷，分别用字母F、S和J表示。

合肥元件七厂生产的SCR－20A型可控硅充电机，采用了可控硅作单相半波整流；单结晶体管触发电路，与同容量的带变压器式充电机相比，重量减轻到十分之一，体积缩小到五分之一。它的主要技术指标：

1．输入电压：市电单相220伏；

2．充电电压：0～90伏连续可调，充电电流：0～20安连续可调；

3．温度60℃以下可以昼夜连续工作;

4．一次最大充电电瓶数，以汽车、拖拉机电瓶为例，一路串联充电30只2伏电瓶，二路并充共60只2伏电瓶。

它可供汽车、拖拉机、飞机、船舰、电瓶车、柴油机及电信设备等所用的蓄电池充电用。 （安徽省电子工业局）
