问:电视图象中间出现一条垂直亮条,并且此处的图象被压缩,为什么?

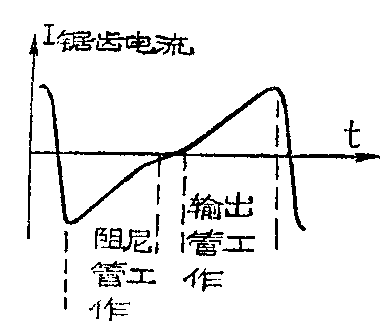

答:这是行扫描输出管和阻尼管的电流相互不配合所造成的。如果输出管开启过晚,就会使合成锯齿电流中间产生非线性(俗称折断现象),即这段时间的锯齿电流变化缓慢(见附图),而这段时间恰好是电子射线的行扫描扫到荧光屏中央的时刻,因而造成荧光屏上扫描行的这一段变亮,形成这部分图象压缩。这样也就在光栅上出现一个垂直亮条。

图1
图1 🔍原图 (381×331)

解决的办法是减小激励行扫描输出管的锯齿电压幅度,使输出管提早开启,以改善与阻尼管的配合。有时输出管使用日久,使输出管与阻尼管的电流幅度均减小过多,也能造成输出锯齿电流的非线性现象。(张家谋答)

问:有一台晶体管收音机,开始使用时电台刻度很准确,用了一段时间后发生了奇怪现象:640千赫电台在频率度盘最低端出现,而在度盘800千赫附近又出现了640千赫电台,其它电台也都依次向高端平移了一段距离,为什么?

答:这种现象多半是可变电容器或传动机构有问题造成的。双连可变电容器的动片是一片片穿在动片轴上,并用螺母锁紧的。有时螺母发生松动后,使振荡连的动片组和动片轴之间发生了“错位”。这时双连顺时针转动时,虽然转动角度仍是180°,但动片和定片的相对位置不是从全部旋出到全部重叠,而是从重叠一个角度经过全部重叠,到旋出一个角度(见附图)。这时可变电容器容量变化曲线也不是单调地从最小上升到最大;而是从一个稍大容量上升到最大容量又降到一个较大的容量(见附图)。从这个容量变化曲线就不难解释上述奇怪现象了。这种动片“错位”的可变电容器,可用小刀将后盖撬开后,进行修复。修复的方法请参看本刊74年第4期21页。

图2
图2 🔍原图 (600×932)

问:我安装了一台晶体管收音机,灵敏度较好,但发现中波段的频率范围特别窄,把振荡槽路的微调电容去掉,仍调不到535~1605千赫。我采用的是270pf双连可变电容、SZZ1振荡线圈和300pf垫整电容。上述故障如何修理?

图3
图3 🔍原图 (236×231)

答:这种故障多半发生在振荡回路。首先应检查可变电容器有没有“错位”现象,如可变电容后盖不透明,可用小刀将后盖撬开后再检查。其次应注意振荡线圈的绕制方法是否正确?实践证明振荡线圈尽管圈数正确,而绕制方法不对,往往造成分布电容过大,以致频率范围特别窄。正确的绕制方法如图所示。其中次级6~4应与初级2~3采用双线排绕。已绕好的振荡线圈是很难检查其绕制方法的,只有换一个好的线圈一试,才能断定原来的振荡线圈有无问题。如果双连可变电容、振荡线圈都没有问题,那就是300pf垫整电容容量偏小,应换一个误差小一些的。(以上严毅答)

问:晶体管收音机中周的初级通过抽头接电源,而电子管收音机中周不用抽头,为什么?

答:这是电子管和晶体管的内阻大小不同所决定的。电子管收音机的中周初级直接连通电源后,中放管的内阻就并联在中周上,因为中放管如6K4等内阻很大,不会影响中周变压器的Q值;而晶体管内阻一般都较小,如中周不抽头而直接连电源后,晶体管的内阻并联在中周上,使中周的Q值降低,选择性变差。用抽头的办法可以解决这个问题。

问:怎样用简单的办法测算收音机输出功率?

答:收音机的输出功率是指失真不超过一定限度时的输出功率。要求失真小些,输出功率便小些;容许失真大一些,输出功率也可能大一些,因此不好单独测量。在业余条件下,可用下列方法测算:在收听音乐节目时,感觉无明显失真的情况下,用交流电压表测量喇叭上的电压。电子管收音机喇叭上电压较高,容易测量,这个电压的平方除以喇叭阻抗(p=U\(^{2}\)/R),就可以估算出输出功率。晶体管收音机也可以用同样方法测量,但由于喇叭上电压低,一般万用表不易把电压测准。(以上方锡答)

问:自装一台单波段超外差式晶体管收音机,初步调整后,全波段收音较正常,用蜡将振荡线圈固定后,发现波段低端原来能收到的电台收不到了,为什么?

答:这是因为有些磁心,稳定性不够好,在用热蜡烫过后,导磁率下降,引起振荡线圈电感量下降,使波段低端接收频率升高,原来低端能收到的电台就收不到了。(金艳培答)
