小型密封可变电容器体积小、重量轻，适合晶体管收音机作为调谐电容用。下面我们对它的种类、构造和使用注意事项作一些简单介绍。
种类和构造

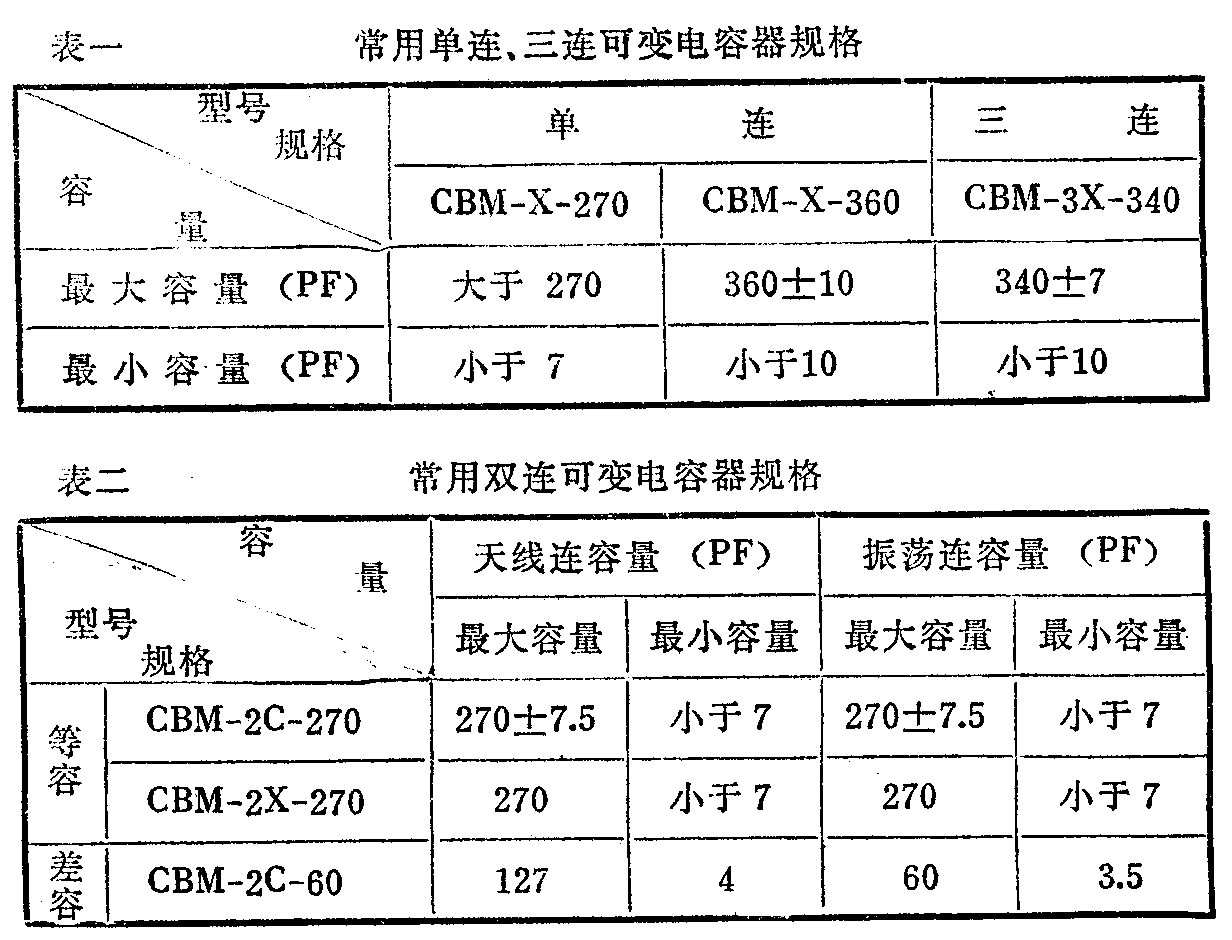

小型密封可变电容器按结构分，有单连、双连和多连几种。单连可变电容器旋进时，最大容量通常为270微微法或360微微法，旋出时最小容量大约7微微法。双连可变电容器又分两种，常见的一种是等容双连，双连的两组片子最大容量一样。另一种是差容双连，两组片子最大容量不一样。常用的单连、双连和三连可变电容器的规格见表一、表二。

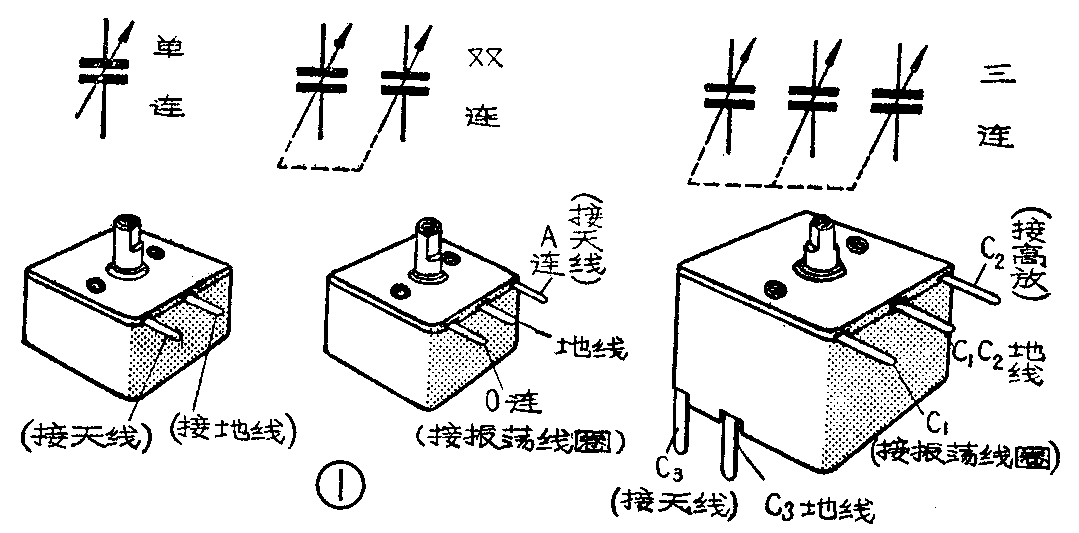

小型密封可变电容器装在一个塑料小盒内，盒上标有型号，如CBM—X—270， CBM—2X—270或CBM—3X—340。这些型号中字母和数字的含义是：第一组字母CBM中，“C”表示电容器，“B”表示可变，“M”表示薄膜介质；第二组字母中，“2”表示双连，“3”表示三连，“X”表示小型，“C”表示超小型；第三组数字270、360、340等，表示最大容量，单位为微微法。单连、双连、三连电容器的外型和在电路图中的符号见图①。

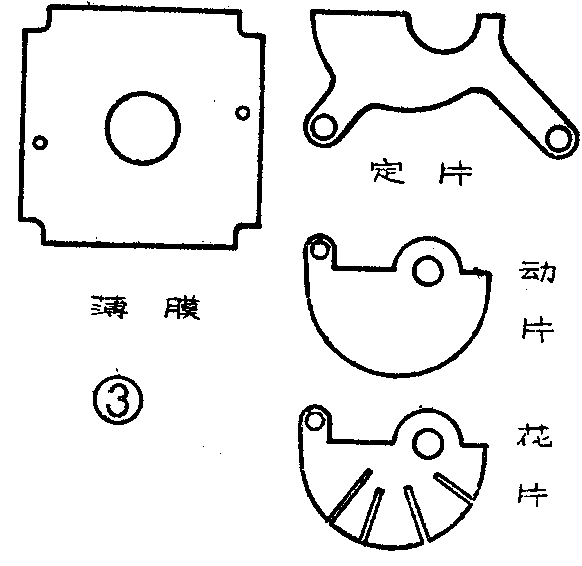

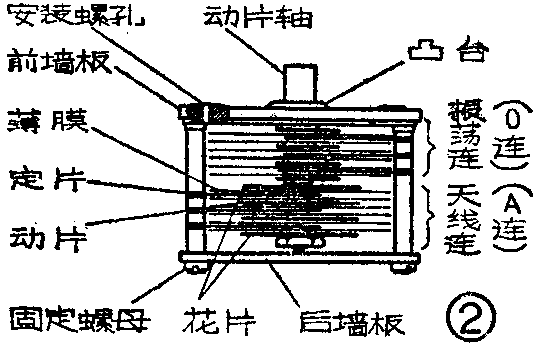

小型密封薄膜介质可变电容器是多平行板式电容器结构。撬开CBM—2X—270可变电容器的塑料盒就能看到，象图②所示那样，它是由很多定片和动片组成，动片固定在动片轴上，定片固定在身架上，动片与定片之间用聚苯乙烯薄膜作为介质。动片组可以绕轴相对于定片组旋转0—180°，从而改变容量的大小。从图②可见，在每连电容上下两边装有花片，形状如图③所示。花片起什么作用呢？双连可变电容器在生产过程中，装配完后，有时容量不能达到要求，必须经过调测，调测时按动片旋转到45°、90°、120°、140°、180°五个角度来调整花片（有些工厂按六个角度来调整），将花片上小瓣往里或往外拨动，使角度容量符合要求，具体数值见表三（表中所列CBM—2X—270为北京无线电插接元件厂产品）。调测时要求在各个位置上两连的容量都相等。两连容量如有相差，应调在技术指标规定的范围内。
性能和使用
小型密封可变电容器在晶体管收音机中是用来调谐电台的，因此对它的电气性能和机械性能都有一定要求。

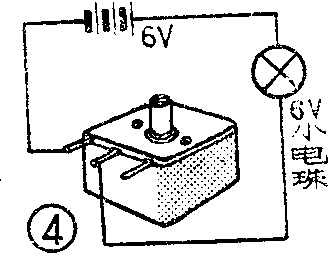

在机械性能方面，要求在旋转动片轴时，转动力矩应比较均匀；在电气性能方面，要求可变电容器的最大、最小容量及各个角度上的容量符合对应的电容曲线；绝缘电阻等技术特性也要符合要求。在测试绝缘电阻时，将高阻表测试端分别接各连的动片与定片。转动动片轴，观察绝缘值应符合要求。在业余条件下，可用下列方法来检验电容是否短路：找一个6V小电珠和四节1.5V电池与电容器串连起来（见图4），转动动片轴，若小电珠发光，即电容器短路，不可使用。当然，用万用表“欧姆”档量也可以。
小型密封单连可变电容器是用在来复再生式收音机上，选用哪种规格，要根据输入回路的线圈而定。在接线时，注意要把动片接地（见图1）。
双连可变电容器用于超外差收音机中。多波段收音机和大部分中波段收音机都用等容双连。不同规格的双连应配用不同型号的振荡线圈（请参看本刊七四年第十一期封三的数据表）。等容双连的两组片子容量是相等的，但为了防止机械振动，两连位置不要任意调换，应按图1所示，A连为天线连，O连为振荡连，中间焊片为公用地线。
少数超外差收音机用差容双连。差容双连中容量大的一组接输入电路，容量小的一组接振荡电路。这种双连在设计时已考虑了中波段的外差跟踪问题，因此振荡回路中可以不加垫整电容，而且可以得到比等容双连更好的跟踪。另外由于振荡连的容量较小，可以减少些片子，缩小体积，特别适宜于小型袖珍机使用。但由于差容双连在设计时只考虑了中波段的跟踪问题，因此它不适合用于短波段。目前常用的差容双连有CBM—2C—60等型，它的振荡连最大容量为60PF，无线连最大容量为127pF。
三连可变电容器用于带高放级的收音机上，例如牡丹941型晶体管收音机。接线时应按图1所示，C\(_{1}\)为振荡连，C2为高放连，中间焊片为这二连的公用地线，C\(_{3}\)为天线连。
使用注意事项
一、在安装小型密封可变电容器时，固定螺钉不宜过长，否则螺钉易碰花片，使容量和同步改变，严重时会使双连不能转动。
二、在焊接时，不宜用较大瓦数的电烙铁，以防止把薄膜烫坏。
三、小型密封可变电容器不要放在潮湿和有腐蚀气体的环境中，小型密封可变电容器受了振动或冲击后，应测量一下角度容量，若有较大变化，则用细长小刀调整花片，使容量符合技术指标的要求。
四、装有拉线盘的收音机，在固定拉线时，不宜过紧，否则双连转轴径向受力过大，全使定片和动片间隙发生变化，引起容量误差。
五、如果可变电容器里进去脏物，不仅收音机会出现噪音，而且会磨破薄膜，造成动片与定片短路。为防止脏物进入，可用橡皮膏将后盖四个孔封住。若已进了脏物，可将后盖撬开，用酒精涮洗，吹干后，再合上后盖，并用万能胶封住。（工人 庞汝彬 张鸿九）
