电子管收音机的故障检修（8）

收音机在使用过程中，由于受温度或气候的影响使调谐回路元件变质损坏，或者经过故障检修更换过了回路元件，都会使调谐回路失谐或工作状态变化，从而降低工作性能。因此对收音机的调整是检修中必不可少的项目。下面列举几项主要性能的调整方法供参考。

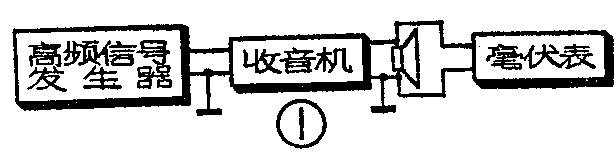

1．仪器调整法：按图1接好测试仪器。高频信号发生器是用以产生各种频率的测试信号的信号源，其中包括465千赫中频信号。它的输出测试线的心线串连一个250～2000微微法的电容器后接到变频管的信号栅极上。毫伏表用以指示收音机终端输出电压值。两台仪器的地端要与收音机的地端连接在一起。高频信号发生器的输出场强可以调在10毫伏／米，调制频率为1000赫，调幅为30％。收音机调到中波段，双连全部旋入。为了避免其他频率的干扰，可将双连的振荡连定片与动片短路。

当高频信号发生器调到465千赫时，即可由后到前反复调节各级中频变压器的调谐元件，使收音机输出最大。调整时要随时关小收音机的音量，使输出表指针始终在满度的一半的地方达到最大值，这样调整时便于观察也易于调准。

2．简易调整法：利用广播电台信号进行调整。选择一个频率在535千赫附近的信号，有时在频率刻度低端如能调到一个噪声信号更便于调整，因为广播电台信号有强弱变化不易听准输出最大点；而噪声强度均匀，调整时输出音量稳定，易于区别音量的增大或减弱。

调整步骤是：①开启收音机电源，音量置于最大位置。此时如果接收电台很少，表明中频变压器已调乱。可试将输入级和输出级中频变压器的调谐螺丝钉（调容式调顶端两孔内半可变电容器螺钉；调感式调侧面孔内线圈的磁罩），旋至不松不紧位置，因为这个位置基本上是中频变压器出厂时465千赫的谐振点。但是对略需调整的收音机则不必如此。②采用半可变式垫整电容器的也应将其调整螺钉旋至不松不紧的位置，使频率保持在535千赫附近，但对原机频率刻度尚准的就不必变动。③旋动调谐钮。选出一个频率刻度低端的电台信号。如果收不到电台或音量极小可以加长收音机天线或用手捏紧天线。④使用无感改锥（非金属改锥，如竹片、骨片等）作调整中频变压器的工具，以免影响调谐的准确性。⑤当收音机收到所需信号后即可调整。如果音量较大，可以缩短收音机天线，直接焊出的拖线天线可以绕成团塞入收音机底板中。如音量还嫌强，可以将音量电位器适当关小。先调中频变压器输出级的次级，后调初级，再调输入级的次级、初级。调整时边调边听，从听觉上听到音量增大到最大就算调准。收音机装有调谐指示管的，还可以根据它的扇形闭合至最小时为调准。按上述顺序调完一次后要再重复调整一次，以达到最佳状态。调整时改锥要缓慢地转动，用力不要过猛，以免损坏磁芯。短波段不再重调中频频率。

频率覆盖是指收音机能够接收的频率范围。中波段是535～1605千赫，短波段普及型机约在6～20兆赫。中波段和短波段由于频率范围不同，必须分别进行调整。频率范围调得过窄，将使电台位置与度盘刻度不符，并使电台拥挤；调得过宽除度盘刻度不符外将使频率统调受到影响，导致低、中、高端灵敏度难于达到一致。因此，中波最好调到535～1605千赫范围；短波则可根据被调机的度盘刻度标志的范围进行调整。

1．仪器调整法：

按图1连接仪器。高频信号发生器调谐到525千赫。收音机调到中波段频率的最低端（双连全部旋入）。此时调整本振回路垫整电容器，或调整具有高频磁心的振荡线圈的磁心，使输出最大。再改变高频输出信号至1630千赫。收音机相应地调到频率最高端（双连全部旋出）。此时调整本振回路上并连的补偿电容器（或拉线式电容器），使输出最大为止。

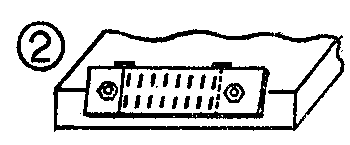

2．简易调整法：可利用收音机已有的刻度盘，使接收的电台频率符合刻度标志，也能大体达到调准频率覆盖的目的。步骤是：①旋动调谐旋钮，检查度盘指针在频率刻度低端和高端两处位置是否合适，即双连完全旋进或完全旋出时指针在度盘两头的位置匀称（见图2）。②在频率低端寻找一个已知频率的电台信号，例如在北京接收，调动双连从频率最低端向频率高处调谐到第一个强信号电台即是640千赫，其他地区可根据情况选一近低端电台。当收到的电台的已知频率与度盘刻度频率不相符时表明已失调，此时可调调谐旋钮使指针指到刻度上640千赫处，再调本振的垫整电容器或本振线圈的磁芯，使收音机声音最大为止。③旋动调谐钮，使指针指到刻度盘高端1300～1500千赫附近的一已知电台频率刻度上，再调整本振回路上并连的补偿电容器，使这个电台出现且声音最大。最后再复调一、二次即可调好。调整时如音量太强听不准，可适当关小音量再调。

短波段也可按此顺序，在短波段两端各找一已知频率的电台调整。调整时如能有一台频率准确的收音机作对照就更方便。

统调的目的就是使振荡回路的频率跟随着输入回路的频率而变化，达到不管双连在什么位置两回路的频率之差永远为一固定的中频465千赫，这样才能达到波段范围内各点灵敏度均匀。但实际上达不到上述要求，一般只能做到在波段内三点统调，例如中波段可在600、1000、1500千赫三点统调。

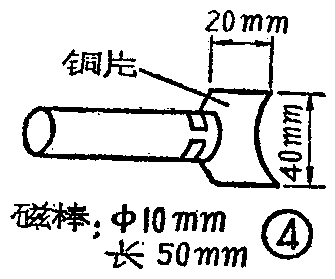

1．仪器调整法：按图1接好仪器及收音机。高频信号发生器调到输出600千赫信号。调动双连使指针指到刻度盘上600千赫处，用铜铁试验棒检验是否失调。如有失调，可扳动调节双连的输入回路连的花片A片与定片间的距离，对调感式输入回路应调整回路线圈的磁心，使不失调为止。确定失调与不失调的办法是：利用φ10毫米的磁棒，在它的一端装上铜片或铝片做成一个试验棒（见图4）；将此试验棒的磁棒一端靠近输入线圈，如收音机输出指示增大，说明是铁失调，应将回路电容量或电感量调大（按上述办法）；如输出指示减小说明不失调。如果将试验棒铜端靠近输入线圈时收音机输出指示增大，说明是铜失调，应将输入回路的电感量减弱或使电容量减少，如铜端靠近线圈时输出指示减小说明不失调。总之，铜端和磁性端靠近输入线圈时，输出指示都应减小，表明回路不失调。

然后将高频信号发生器频率调到1500千赫，将收音机调到指针指在1500千赫处。用上述铜铁试验棒检验是否失调。如有失调，可改变输入回路上并连的补偿电容器容量使铜、铁都不失调。

最后调整1000千赫。高频信号发生器调到1000千赫，收音机指针也指到刻度1000千赫处，用试验棒试验，如有失调，可改变双连的输入连花片C片的片距，使达到铜铁均不失调为止。

2. 简易调整法：波段频率的三点统调也可以分别用三个频率不同的电台信号来调整，其顺序如下：①中波段在度盘刻度500～600千赫范围内寻找一个弱电台（一般在傍晚电波场强大，电台增多时比较容易选择）。②将音量控制在适合辨听大小的位置。用铜铁试验棒分别以铜端或铁端缓慢地靠近输入线圈，如扬声器音量增大时表明失调，可调整输入线圈的磁心，空心式输入线圈无磁心可调则可调整输入回路连的花片A。铜失调可使花片与定片间距加大，铁失调应使花片靠近定片，使音量达到最大为止。③旋动双连至频率高端，在1500千赫邻近寻找出一个弱信号电台，用铜铁试验棒测试出失调后，调整双连补偿电容器（与输入回路连并连的），使音量达到最大为止。④最后再对1000千赫进行统调。将收音机调谐到刻度1000千赫邻近寻找一个弱信号电台，以同样的方法测出是铜失调还是铁失调。然后拨动双连输入连的花片C，使输出音量达到最大。

以上三点统调完毕后最好再重复调整一次，以减小调整中相互的影响。

短波段可依据收音机短波覆盖频率，在高、低两端附近各定一个电台，按上述方法进行短波段统调。短波段中点不必调整。调整中，中波和短波的各补偿电容器不能搞错。

有些超外差式收音机，在天线输入回路中还装有如图5的中频陷波器。由于它是一组对中频阻抗很小的串连谐振回路，因而使接近中频频率的干扰信号能大量被通地衰减，达到提高选择性的目的。

简单的调整方法：在低频端535～550千赫邻近寻找出一个干扰音（仪器调整采用465千赫），将音量控制到适当位置，调整陷波线圈磁心，使音量减弱到最小时为准。（工人技术员 毛瑞年）
