这里向大家介绍一个简单的过压保护装置，将它装在广播设备上，经使用检验，灵敏度高，效果很好。适合在农村、山区供电不稳的广播站使用。

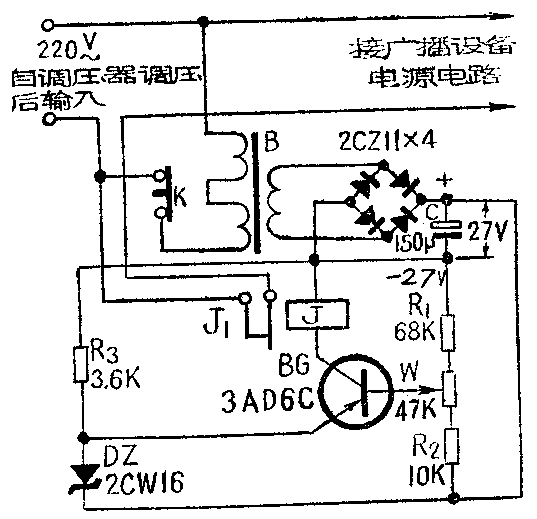

保护装置的电路如图所示。当广播设备电源电压为220伏时，把电路设计在基极电位略高于发射极电位，使BG管截止，这可由调整W取得。电阻R\(_{3}\)的作用是使稳压管DZ得到合适的电流。当电源电压增高，超过220伏时，通过降压变压器B和桥式整流和滤波后加到BG管的电源电压也相应增高，加到BG管基极的负电压也增高，基极的电位降低；但稳压管两端电压由于稳压管的稳压作用而基本不变，所以基极电位就比发射极的电位低。当电源电压升高到一定数值（这里设计在230伏），使基极电位比发射极电位低到一定数值时，BG管便导通，它的集电极电流通过继电器J，继电器动作，簧片接点J1断开，把电源线切断，达到过电压时保护广播设备的目的。这时广播人员可随即调整电压。不过BG管导通后，基极电压等于发射极电压（忽略管压降），所以当电压降到220伏时，继电器不能立即释放。为此，在保护电路的电源里装了个按钮开关K，把电压降到220伏后，要揿一下按钮开关，继电器因断电而释放，电路才能恢复正常。
这个电路是利用一些现成零件代用制成的。电源降压变压器B利用30瓦线间变压器代用。在每次广播不超过四个小时的情况下，采用一个线间变压器就行。初级两组120伏线圈串联后接到220伏电源上，次级由30伏和0两个端子引出接到整流电路。如广播时间很长，为了使变压器温升不致过高，最好把两只30瓦线间变压器串联起来使用，按法是把两变压器初级四组120伏线圈全串联起来接到220伏电源，次级由一个变压器的60伏和0两个端子引出接到整流电路。
晶体管BG要求用β值高和穿透电流小的管子。稳压管DZ要求稳压作用好一些，不然会引起误动作，或不起保护作用。这里采用2CW16型稳压管，稳定电流为 5毫安，稳定电压为8～9.5伏。也可用2CW2或2CW7F直接代替；或者用2CW1、2CW3、2CW15、2CW17等型代替，但要适当调整电位器W的阻值，使电源电压在220伏时BG管基极电压等于稳压管的稳定电压。
整个电路的电流消耗，静态不大于10毫安，动态不大于20毫安。
继电器是利用522型220伏交流继电器旧品代用，直流电阻是2K，使用效果还好。如用产品直流继电器，工作电压在24伏以下，工作电流在10毫安以下的都可以选用，但在保证继电器触点能通过足够大的触点电流（按广播设备耗电量考虑）的情况下，要按所选继电器的工作电流、电压重新设计计算各元件的数值。（工农兵学员 胡平贤）
