同步电路
同步电路由同步分离级、脉冲整形、倒相及自动频率控制电路组成。从视频检波器输出的1伏（峰峰值）左右视频信号，经射极跟随器，送到同步分离输入电路，再经电容C\(_{1}\)、电阻R2和电容C\(_{2}\)并联组成的抗干扰电路，送到BG1管进行幅度分离，C\(_{1}\)、R3组成箝位电路。BG\(_{1}\)管平时处于截止状态，视频信号顶部（同步脉冲）使三极管饱和导通，在它的集电极上便得到放大了的正同步脉冲。由于是负向同步脉冲，所以分离管BG1是用的PNP型三极管。BG\(_{1}\)管发射极直接接到+12伏电源，集电极通过负载电阻R15接地。分离出来的同步脉冲，经电容C5、电阻R\(_{8}\)并联组成的抗干扰网络加到BG2管，进行整形、放大。在BG\(_{2}\)管发射极和集电极上，得到幅度相同、极性相反的两个同步脉冲，加到由电容 C8、C\(_{9}\)、二极管D1、D\(_{2}\)和电阻R13、R\(_{1}\)4组成的双脉冲平衡型自动频率控制电路（鉴相器），控制行扫描的同步。同时，BG2管集电极还送一同步脉冲，经电阻R\(_{9}\)电容 C6和电阻R\(_{1}\)0电容C7组成的两节积分网络，得到帧同步信号，去同步帧振荡器。由于帧同步比较简单，这里不多说了。仅介绍双脉冲平衡自动频率控制电路工作过程。由于晶体管行扫描电路各级都工作在开关状态，饱和、截止都有惰性，使行扫描电流相对于行振荡脉冲有一个较长的延时，如不加以校正，就不能与摄象管的行扫描同步，不能正确重显图象。所以采用自动频率控制电路加以校正。将行同步脉冲送到这个自动频率控制电路（鉴相器）。同时，在行扫描逆程期间，由行输出变压器，取出一个几十伏正脉冲，这个正脉冲经过隔直流电容C\(_{11}\)耦合到由电阻R12和电容C\(_{12}\)组成的积分网络上，积分后形成对地对称的（即零电位点在对称锯齿波中央的）锯齿波电压，这个电压加到鉴相器二极管D1、D\(_{2}\)交点。当行振荡频率变高或变低或行扫描时间延后时，同步脉冲到来时刻和比较锯齿波比较，结果相位就会不一致，自动频率控制电路就会输出一个控制电压。这个控制电压加到单结管BG4的“b\(_{2}\)”极上，控制行振荡频率，使它与发出端的行扫描同步。由于加了行自动频率控制电路，使得同步稳定性大大提高，在图象对比度适当以及振荡频率变化±500赫左右的情况下，均能自动保持同步。
由电阻R\(_{18}\)、R19和电位器W\(_{1}\)组成的分压电路，可以改变二极管D1、D\(_{2}\)相接点的直流电位，调整电位器W1，就可以改变比较点（即两二极管D\(_{1}\)、D2相接点）和BG\(_{4}\)管b2极的电压。因此，为了简化电路，电位器W\(_{1}\)就做为行同步调整。由于加了电容C13、C\(_{14}\)和电阻R16组成的两个平滑滤波器，提高了行振荡器的抗干扰性，减少了帧同步脉冲对行振荡的影响。
单结管基极阻抗比较低，为了减轻同步电路的负担，提高振荡电路的稳定性和同步的可靠性，在单结管与同步电路之间加了射极跟随器。
显象管电路
为了简化显象管电路，聚焦极和第一阳极的电压均由行输出级的提升电压560伏取得。九时显象管的加速阳极电压为8～9千伏，控制极电压为-20～-60伏左右（控制极对阴极而言）。改变控制极和阴极间相对电压，便可以改变亮度。由于我国采用负极性调制，因此在阴极加上负极性图象信号。控制极加消隐信号。W\(_{6}\)是亮度控制电位器，W7是聚焦电位器。R\(_{5}\)0是隔离电阻，使阴极上的图象信号不被电源吸收。
电源部分
由于采用6P14电子管做行输出管，并且采取一些措施尽量减少电源消耗，因此整个电视机（包括通道及伴音部分）耗电不到25瓦。整机共有两路电源，一路是+250伏高压，另一路是+12伏低压，＋250伏电压供给6P14屏极和帘栅极用。由于电流只有30～40毫安，因此简单的“π”型滤波器就可以满足需要。由于没用稳压电路，电压要随电网电压变化。当+250伏电压低到220伏时，行输出级仍能正常工作，太低则会使亮度弱，行幅度变小。因此在电网电压变化比较大的地区，可以在电源变压器初级抽一个头，如果电压过低时，可用一只单刀双掷开关，将市电电源接到抽头上，这样可以使+250伏电压的变化不超过-10％左右。因行输出级是单独供电，所以+12伏低压电源的最大电流只需300毫安左右，使得+12伏稳压电路简化,调整管用一只3DD1硅大功率管就可以满足需要。
元件选择与制作

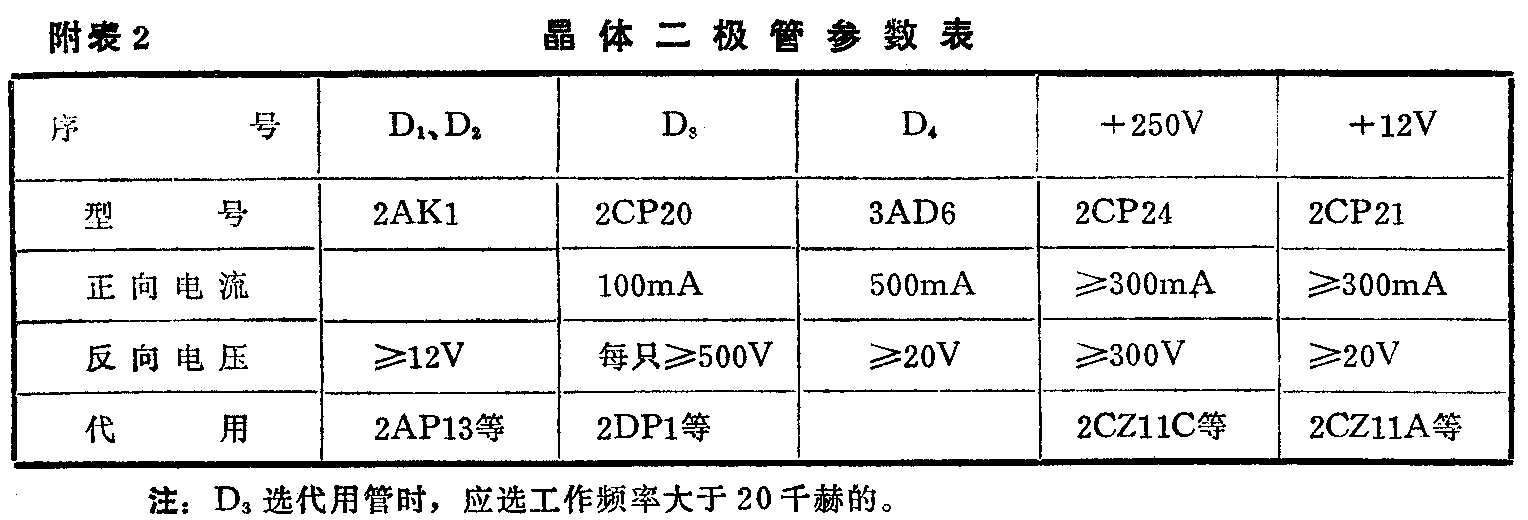

全机共用了15支晶体三极管、2支电子管。为了便于自制，因此元件全部选用业余品，而且元件的代用也比较方便。电阻除了图中标明要求一定功率的以外，均用\(\frac{1}{8}\)瓦炭膜电阻。电容器除了图中标明要求一定耐压的以外，均可用低压电容。对电解电容器的要求已在图中标明。二极管D\(_{1}\)、D2尽量选择正向电阻一样的锗检波二极管或错开关二极管。为了减少电源功率，降低行输出级损耗，阻尼管采用面结型硅二极整流管代替。由于阻尼管两端有几千伏电压，因此用8只2CP20（或反向电压大于600伏，最大整流电流为100毫安左右的参数相同的二极管）串联组成。对三极管的要求也不高。如BG\(_{2}\)管（3DG6）等可以用任何型号高频小功率三极管如3DG4、3DG8等代替，也可以用小功率开关三极管3DK1、3DK\(_{2}\)、3DK7等代替。单结晶体管可以用任何型号的代替。BG\(_{1}\)0（3AX31）可用其它型号小功率或中功率PNP型三极管代替。BG11、BG\(_{12}\)（3AD6）可以用3AX63、3AD1～5、3AD30等型号的ICM＞500毫安P\(_{CM}\)＞500毫瓦的中、大功率低频三极管代替。也可以用硅NPN型三极管代替，但同时要将BG10管也换成NPN型的三极管，并且改从BG\(_{9}\)管发射极取出锯齿波。这三只管所连接的电阻、电容同时跟随调换位置即接12伏的改接地，原接地的改接12伏，二极管D4与电容极性也要调换，R\(_{35}\)改作帧幅调节，BG9C极接12伏。
一、元件测试：本电路所用单结管（双基极二极管）、阻尼二极管和帧输出三极管，在接入电路以前应进行测试挑选，以符合电路的要求。在没有专用仪器的情况下，可用下述简单方法进行测试：
1.单结管分压比（η值）：

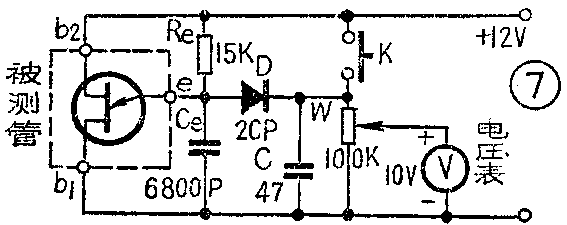

按图⑦所示电路做一个简单的分压比测试器。图中电阻R\(_{e}\)、电容Ce与被测单结管组成张弛振荡器。硅二极管D、电容C、电位器W和10伏电压表V（或万用表10伏电压档）组成峰值电压表。将被测管插入测试器，按下开关K，调节电位器W使表针指示满刻度（10伏），放开K则在表上可直接读出分压比值。
2．阻尼二极管反向击穿电压：

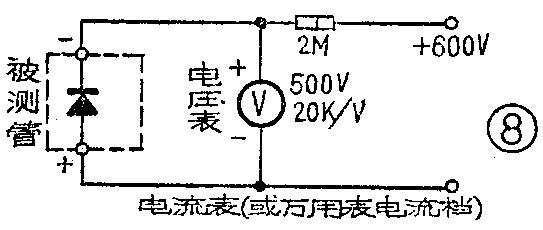

可用图⑧所示电路进行测试，图中2兆欧1瓦电阻为限流电阻，测试用电压表可用500型万用表直流电压档，也可以用每伏20千欧的500伏满度的电压表进行测量。只要反向击穿电压在500伏以上的都可以用于本扫描电路。
3．测量帧输出三极管在不同集电极电流下的β值：

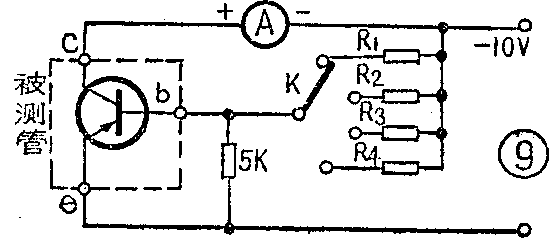

因为大功率三极管β值，随集电极电流不同有不同值。因此，需要测量两只三极管在不同集电极电流下的β值，使得两管β值在不同集电极电流下相差不多，才能很好地进行线性放大。测试电路如图⑨，选择电阻R\(_{1}\)、R2、R\(_{3}\)、R4使基电极电流I\(_{C}\)分别在5毫安、20毫安、50毫安、200毫安四点测试β值。若两管β值在各点相差不大即符合要求。在200毫安集电极电流下测β值时，要加散热装置或快速测量以免烧坏晶体管。
二、整机需要自制的元件只有三个；行输出变压器、帧与行偏转线圈和行线性调整器。这三个元件在电磁偏转电视机中都比较重要，而且前两种也比较难做。但是实践证明，自己动手，完全可以做得很好。
行输出变压器：由于它直接影响行输出级的效率，并且要产生9千伏左右高压，因此结构要细心考虑，绕制时要仔细操作，特别是变压器骨架，线圈层间绝缘更要慎重，以免使用中出现故障或经常烧毁。由于行输出变压器工作在15625赫频率，因此采用锰锌铁氧体磁心，这里用的是MXO－600U\(_{14}\)型磁心（14寸电视机用的），若用MXO—1000U12型和MXO－2000U\(_{16}\)型磁心更好。如果没有U型磁心，也可以用环型或E型磁心，或用本刊1974年第3期介绍的方法，用磁棒作行输出变压器磁心也成。绕制时，先用有机玻璃做成线包骨架，低压包与高压包放在U型磁心同一侧。高压包骨架用有机玻璃粘成圆轴形，在槽中绕线。为使线圈层间不被击穿，中间绕线槽宽不能大于5毫米。最好绕成蜂房式线圈（若用蜂房线圈，则线圈骨架不用外侧挡板），也可以用手排线乱绕，尽量使层间圈数相等。用手排线时要戴上手套，或垫上干布，以免手上的汗水使丝包线绝缘变差。线圈用直径φ0.1毫米单丝漆包线，绕1000圈。绕线中间最好不要有接头（若有断头，应该用高绝缘材料将接头与其它线隔开）。高压包引出头也应用塑料套管套好。高压包绕好后，最好用较好的绝缘材料（如环氧树脂）密封起来，也可以用三氯乙烯或氯钫把有机玻璃屑溶成胶状，将线包在火炉周围烤一会儿，把胶分几层抹上，使线包外面形成一层1毫米厚的有机玻璃层，在绝缘层外面，最好再封上一层较厚的石蜡。板固定在一起。高压整流管DG2灯丝电压，用绝缘导线在行输出变压器磁心上穿绕一圈取得。
偏转线圈：帧偏转线圈用直径φ0.23毫米漆包线在磁环上绕700圈，分10～12层，绕成对称式梯形，后一层比前一层相应少几圈，采用分布式绕法（即每层绕完最后一圈马上折回到起始端，再绕下一层），这样可以提高效率。行偏转线圈，用直径φ0.35毫米漆包线（最好用高强度的）绕180圈。具体绕法和要求，在本刊1974年第7、8期上有介绍。两只帧偏转线圈并联使用，圈数应一样，直流电阻都应为20欧左右，电感为45毫亨左右。行偏转线圈也串联使用，两只线圈圈数也应相同，直流电阻每只都约为8欧，电感量约为3毫亨。

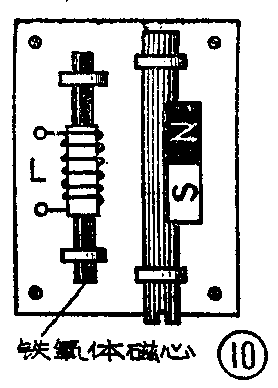

行线性校正器：在直径φ4毫米，长约45毫米的锰锌铁氧体软磁心上，用直径φ0.35毫米漆包线绕180圈，分三层绕，每层60圈，电感量为0.5毫亨左右，把坏表头或耳机中的磁铁（也可将恒磁喇叭的磁铁锯成相应形状）卡在塑料棒或有机玻璃棒上，做成如图⑩的结构，旋转带磁铁的塑料棒,可以改变磁铁与线圈磁棒相对位置。
电源变压器:可以直接使用一般电子管收音机用的四灯电源变压器，把两组6.3伏绕组串联起来，做为低压绕组；250伏绕组做高压绕组。也可以用截面积为8厘米\(^{2}\)左右的EI或GE、GI型铁心，自己绕制。初级抽一个200伏电压轴头，次级为240伏、14伏和6.3伏三组，初次级绕组间加静电隔离层。
焊接与组装
整机实物图见上一期封四。整个扫描电路，焊在扫描印刷板与行输出印刷板上（见图②③）。其中同步部分，帧、行振荡，帧输出与行激励级都焊在扫描板上，元件立式安装。行输出级元件焊在输出印刷板有铜筒的一面。由于6P14电子管工作时比较热，为了防止对晶体管的热辐射，6P14管放在行输出变压器上端，管座用铁支架固定在行输出板上。为了防止高压包对其它元件放电，烧毁三极管等，在行输出变压器与其它元件间加上一个铁隔离权，隔离板固定在扫描板上，在高压包与隔离板相近的地方，加装一块2毫米左右厚的有机玻璃。隔离板下端接地。隔离板还可以对行输出变压器漏磁起屏蔽作用。显象管（在屏幕端）用铁卡子固定在整机铁底板上。电视机通道及伴音部分放在显象管下面。整机共有九个电位器（包括音量、对比）和一个行线性调整器。其中音量、亮度、对比度、帧与行同步放在面板下侧。帧幅、帧线性、行线性、聚焦放在整机后板下侧。行幅放在行输出板上。BG\(_{11}\)、BG12、BG\(_{14}\)和D4晶体管装在用两块约3毫米厚的铝板叠起来做成的散热片上，立在扫描板后端。高压整流管DG\(_{2}\)放在高压包与显象管第三阳极附近，在扫描板上用有机玻璃做一个架子将DG2灯丝及显象管第三阳极高压引线焊在上面，屏极直接焊在高压包引线上。(工人 林永恩)
